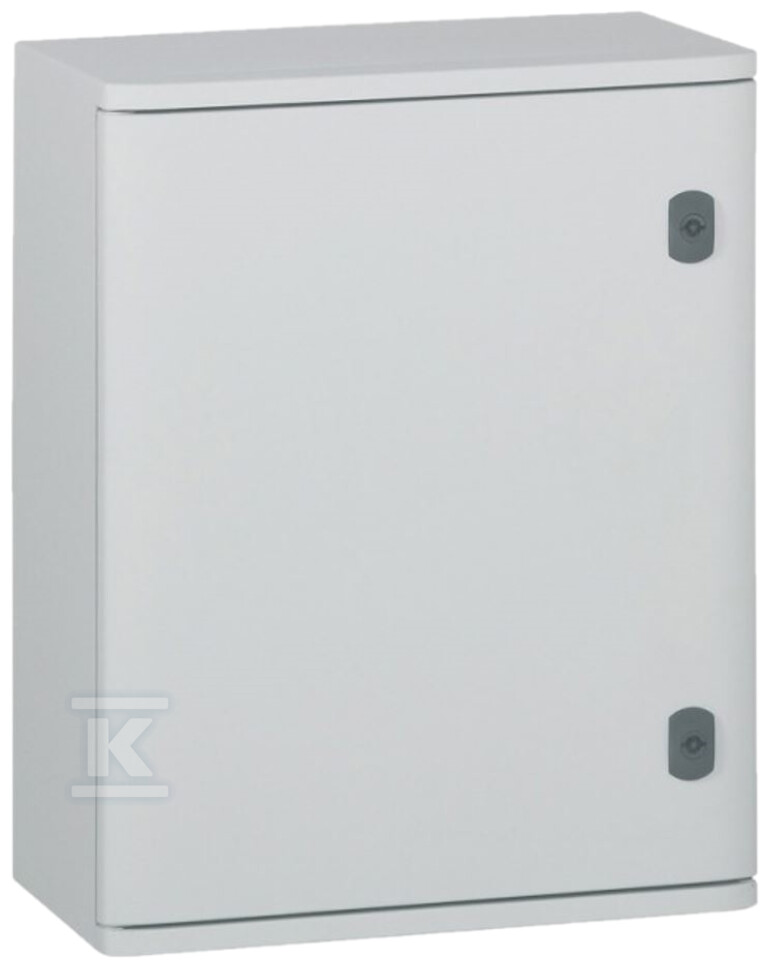

Ormar Marina 500 x 400 x 200 036252

Poliesterski ormar Marina IP66 IK10

Poliesterski ormar Marina dimenzija 500 × 400 × 200 mm obezbeđuje efikasnu zaštitu električnih i elektronskih komponenti. Izrađen od poliestera ojačanog staklenim vlaknima, pruža visoku otpornost na koroziju, kao i na uticaj klimatskih faktora i korozivnih sredina.

Konstrukcija i parametri zaštite

Kućište ormara je izrađeno od poliestera RAL 7035 debljine 2,5 mm, dok vrata debljine 2,8 mm obezbeđuju dodatnu mehaničku izdržljivost. Konstrukcija ispunjava najviše standarde zaštite - stepen IP66 garantuje potpunu hermetičnost od prašine i zaštitu od mlaza vode sličnih morskim talasima. Otpornost na mehaničke udarce IK10 (20 džula) štiti od oštećenja pri intenzivnim udarima.

Ormar poseduje klasu izolacije II, što omogućava kreiranje setova sa potpunom izolacijom u skladu sa normama IEC EN 60439-1, kao i fotonaponskih aplikacija prema UTE C15-712-1. Napon izolacije iznosi 1000V (testni napon: 5250V), a materijal je samogasiajući na temperaturi od 960°C prema EN/IEC 60695-2-11.

Funkcionalnost i oprema

Jednokrilna vrata su reverzibilna sa otvaranjem od 180°, opremljena sa dve dvopolugovska okova sa mogućnošću zamene cilindra. Unutrašnji korisni prostor dimenzija 400 × 280 × 178 mm omogućava direktno montiranje uređaja na zadnji zid, kao i instalaciju montažnih ploča tipa puna, Lina 12,5 ili Lina 25. Regulacija dubine montirane opreme dostupna je putem seta br. ref. 036242.

Ormar je prilagođen za rad na temperaturama od -40°C do +85°C (+100°C vrhunskih), sa dodatnim VERITAS sertifikatima koji potvrđuju otpornost na slanu maglu (1500 sati prema ISO 9227) i uticaj sumpor-dioksida (500 sati). Materijal sadrži visok indeks kiseonika LOI od 22% i bezhalogen je.

Primena i kompatibilnost

Konstrukcija predviđena za montažu na površinu posebno se dobro pokazala u korozivnim okruženjima zahvaljujući VERITAS sertifikatima koji potvrđuju otpornost na slanu maglu i uticaj sumpor-dioksida. Ormar je kompatibilan sa celom gamom Atlantic/Marina dodataka: montažnim pločama različitih tipova, LINA25 profilima, unutrašnjim vratima, postoljima, krovovima i sistemima za upravljanje kablovima.

Mogućnost horizontalnog i vertikalnog povezivanja ormara pomoću seta br. ref. 036244 omogućava kreiranje multimodularnih konfiguracija koje zadržavaju IP66 parametre i klasu II. Maksimalno statičko opterećenje iznosi 500 kg/m³, a opterećenje vrata ne sme preći 2,5 kg na svakih 100 mm visine.
