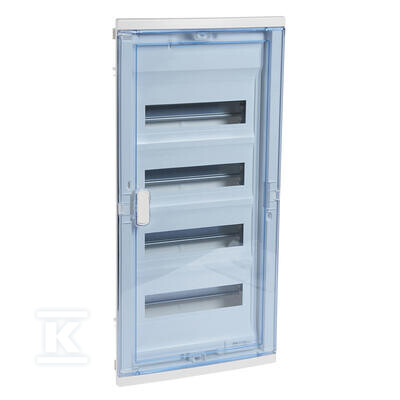

Razvodno postrojenje ugradno RWN sa providnim vratima i N+PE šinom 4x12 modularno (48 modularno) 602424

Konstrukcija i dimenzije

Ugradno razvodno kućište RWN dimenzija 330 × 680 × 86,5 mm (širina × visina × dubina) sadrži 48 modula raspoređenih u 4 reda - po 12 modula po redu. Kućište je izrađeno od plastike u beloj boji RAL 9010, što osigurava estetski izgled i otpornost na koroziju.

Dubina ugradnje iznosi 82,5 mm, a širina ugradnje 326 mm - ove dimenzije omogućavaju montažu čak i u tanke pregradne zidove. Unutrašnji radni prostor ima dubinu od 87 mm, što pruža komfor prilikom polaganja provodnika i montaže modularnih aparata.

U setu se nalaze DIN šine koje omogućavaju pričvršćivanje prekidača, odvajaca i drugih modularnih elemenata.

Sistem ožičavanja

Model je opremljen N+PE terminalskim šinama - odvojenim šinama za neutralni i zaštitni provodnik, što pojednostavljuje instalaciju i osigurava pravilnu organizaciju veza. Šine se montiraju na bilo koje mesto na unutrašnjem obodu razvodnog kućišta, tako da je konfiguracija radnog prostora fleksibilna.

Za lakši unos provodnika služe uklonjive ploče postavljene na vrhu i dnu kućišta - dovoljno ih je pritisnuti ili skinuti, prilagođavajući otvore prečniku kablova.

Transparentna vrata i pristup

Prozirna vrata omogućavaju tekuću kontrolu stanja instalacije bez potrebe za otvaranjem razvodnog kućišta - što štedi vreme prilikom pregleda i omogućava brzu dijagnostiku. Vrata se dodatno mogu opremiti cilindričnom bravom, što osigurava pristup aparatima od neovlašćenih lica - posebno korisno u javnim ili poluindustrijskim prostorima.

Stepen zaštite kućišta je IP40 (zaštita od čvrstih tela >1 mm), a mehanička otpornost iznosi IK07. Druga klasa zaštite označava osnovnu izolaciju bez potrebe za uzemljenjem kućišta.

Primena i proširivanje

Razvodno kućište se odlično pokazalo kako u stambenoj gradnji (porodične kuće, stanovi), tako i u komercijalnom i industrijskom sektoru. Proizvođač je predvideo mogućnost proširenja i nudi namensku opremu za montažu kako u pune zidove, tako i u skeletne konstrukcije od šupljih blokova ili gips-kartonskih ploča. Razvodna kućišta se takođe mogu povezivati u setove, stvarajući veće tačke distribucije.
