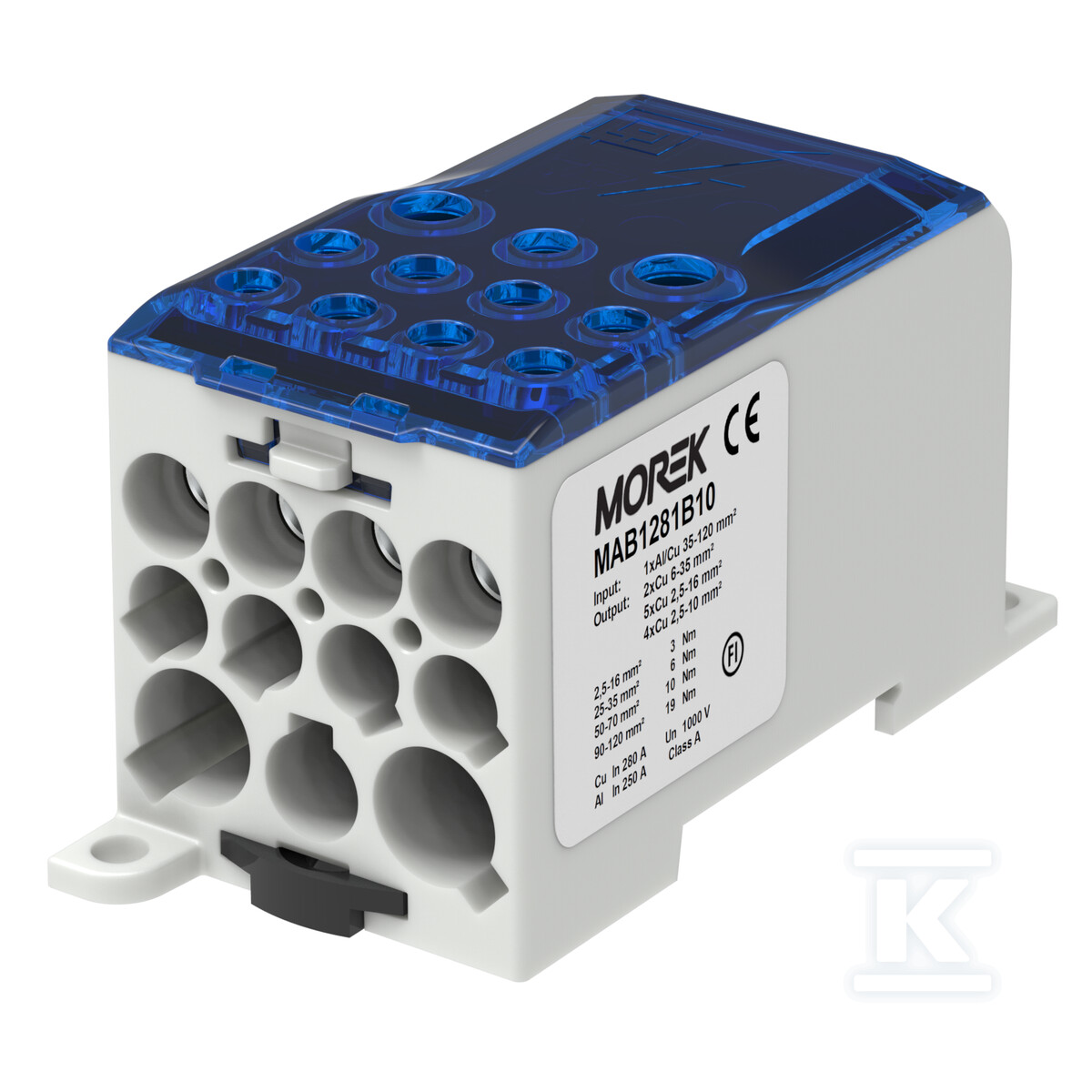

Raspodelni blok OJL280A plavi, ulaz 1xAl/Cu120, izlaz 2x35/5x16/4x10mm² 1000VAC/DC MAB1281B10

Distribucijski razvodni blok OJL280A za bezbedno razdvajanje provodnika

Distribucijski razvodni blok OJL280A je napredno uređaj dizajniran za bezbedno i efikasno razdvajanje provodnika većeg preseka na više manjih izlaza. Zahvaljujući materijalima visokog kvaliteta i čvrstoj konstrukciji, garantuje pouzdane spojeve i potpunu funkcionalnost u zahtevnim uslovima instalacije.

Konstrukcija i materijali

Klemne blokova OJL izrađene su od pocinkovanog aluminijuma, što obezbeđuje izvrsnu otpornost na atmosferske uslove i dug vek trajanja čak i u teškim uslovima eksploatacije. Konstrukcija omogućava rukovanje aluminijumskim i bakarnim provodnicima preseka od 35 do 120 mm² na ulazu, nudeći fleksibilnost u izboru tipa provodnika.

Uređaj poseduje izolacionu zaštitu od dodira (IP20), što obezbeđuje bezbednost tokom montaže i eksploatacije. Kompaktna dimenzija (44.4 × 51 × 97 mm) omogućava uštedu prostora u razvodnim ormarićima uz očuvanje pune funkcionalnosti.

Radni parametri i mogućnosti povezivanja

Model OJL280A radi pri nominalnom naponu do 1000V AC/DC i struji 280A, što ga čini idealnim rešenjem za instalacije niskog i srednjeg napona. Jednopolna konstrukcija pojednostavljuje instalaciju u standardnim energetskim sistemima.

Sistem povezivanja nudi ukupno 12 priključaka različitih preseka:

• 3 priključka za provodnike >25 mm² (glavni izlazi)
• 5 priključaka za provodnike 16 mm²
• 4 priključka za provodnike 10 mm²

Ovakva konfiguracija omogućava precizno prilagođavanje specifičnim potrebama instalacije bez potrebe za dodatnim međuelementima.

Montaža i kompatibilnost

Blokovima OJL se lako montiraju na standardnu DIN šinu ili na čvrstu površinu pomoću šrafova. Šrafovi se zatežu imbus ključem, što obezbeđuje čvrst mehanički i električni spoj. Fleksibilnost montaže omogućava brzo i pogodno uvođenje u postojeće električne instalacije.

Konstrukcija je kompatibilna sa sabirnicama MOFLEX (modeli AF i AFS), omogućavajući stvaranje složenih spojeva uz potpunu stabilnost i bezbednost sistema razdvoje energije.

Primena u praksi

Univerzalnost primene obuhvata industrijske, komercijalne i stambene objekte gde je potrebno precizno grananje glavnih kola na manje ogranke sa različitim presecima provodnika.

Zahvaljujući visokim tehničkim parametrima i klasi A, kao i usaglašenosti sa normama EN 61238-1 i EN 60947-7-1, garantuje se najviši nivo bezbednosti tokom eksploatacije. Šrafni spoj obezbeđuje trajne i pouzdane električne spojeve otporne na vibracije i promene temperature.

Model je dostupan u plavoj boji (oznaka B10), što olakšava identifikaciju u višemodulnim instalacijama i zadovoljava estetske zahteve modernih razvodnih ormarića.
