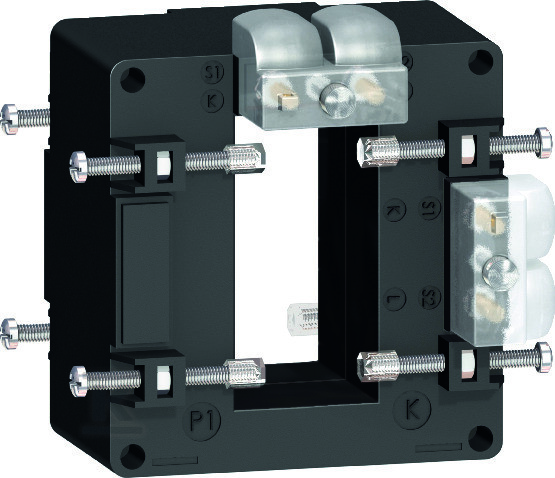

Strujni transformator PowerLogic 1000/5 sa dvostrukim priključcima sabirnice 32x65 METSECT5DA100

Profesionalno merenje velikih struja u razvodnim ormarima

Transformator struje je dizajniran specijalno za montažu na sabirnice dimenzija 32×65 mm, omogućavajući bezbedno merenje jačine struje do 1000A uz zadržavanje standardnog sekundarnog signala od 5A. Uređaj pripada PowerLogic seriji kompanije Schneider Electric i karakteriše ga tropikalizacija.

Transformator struje obezbeđuje galvansku izolaciju između primarnog i sekundarnog kola, štiteći merna sredstva od visokog napona glavnog kola, dok istovremeno omogućava precizno merenje velikih struja instrumentima sa manjim opsezima merenja.

Konstrukcija i tehnički parametri

Uređaj je izrađen kao prolazni transformator sa jednim primarnim ulazom, bez bakarne šine i kliznog nosača. Prolazni otvor dimenzija 65×32 mm omogućava montažu na standardne Cu/Al sabirnice u električnim razvodnim ormarima.

Električni parametri uključuju nominalnu sekundarnu aparentnu snagu od 20 VA i faktor preopterećenja FS 5, što garantuje odgovarajuću tačnost merenja pri različitim sekundarnim opterećenjima. Klasa tačnosti je 0,5 pri snazi od 15 VA, kao i klasa 1 pri snazi od 20 VA, obezbeđujući visoku preciznost merenja za zahtevne industrijske aplikacije.

Spoljašnje dimenzije uređaja su 90×94×40 mm, a unutrašnje dimenzije montažnog otvora su 65×32×87 mm, što omogućava kompaktnu montažu u standardne modularne razvodne ormare.

Primena i kompatibilnost

Transformator se primenjuje u električnim razvodnim ormarima gde je neophodno merenje velikih struja bez direktnog kontakta sa glavnim krugom. Posebno se preporučuje za industrijske instalacije i energetske sisteme koji zahtevaju precizno praćenje električnih parametara.

Uređaj je kompatibilan sa standardnim uređajima za merenje struje do 5A, brojilima električne energije i analizatorima mrežnih parametara. Dvostruki sekundarni izlazi omogućavaju istovremeno povezivanje nekoliko mernih uređaja ili rezervno povezivanje.

Tropikalizacija osigurava pouzdanost rada u teškim uslovima okruženja.

Prednosti i sertifikati kvaliteta

Konstrukcija tipa solid core prema IEC normama garantuje stabilnost mernih parametara tokom vremena i otpornost na spoljna magnetna polja. Kompaktne dimenzije omogućavaju uštedu prostora u razvodnom ormaru, uz zadržavanje pune mjerne funkcionalnosti.

Uređaj ispunjava zahteve međunarodnih normi IEC 61869-2 i VDE 0414, potvrđujući najviše standarde bezbednosti i kvaliteta izrade. Fabrička kalibracija eliminiše potrebu za dodatnim podešavanjem pre instalacije.

Saradnja sa Schneider Electric ekosistemom omogućava integraciju sa PowerLogic rešenjima za upravljanje energijom, nudeći sveobuhvatna rešenja za monitoring električnih parametara.
