Strujni transformator PowerLogic DIN 200/5 kabl śr21 METSECT5CC020

Tropsikalizovani strujni transformator za merenje visokih intenziteta

Strujni transformator PowerLogic DIN 200/5 je merni transformator namenjen bezbednom merenju velikih intenziteta struje u električnim instalacijama. Uređaj omogućava merenje struje intenziteta do 200A uz zadržavanje standardne sekundarne struje od 5A, što omogućava upotrebu merača sa manjim opsezima merenja.

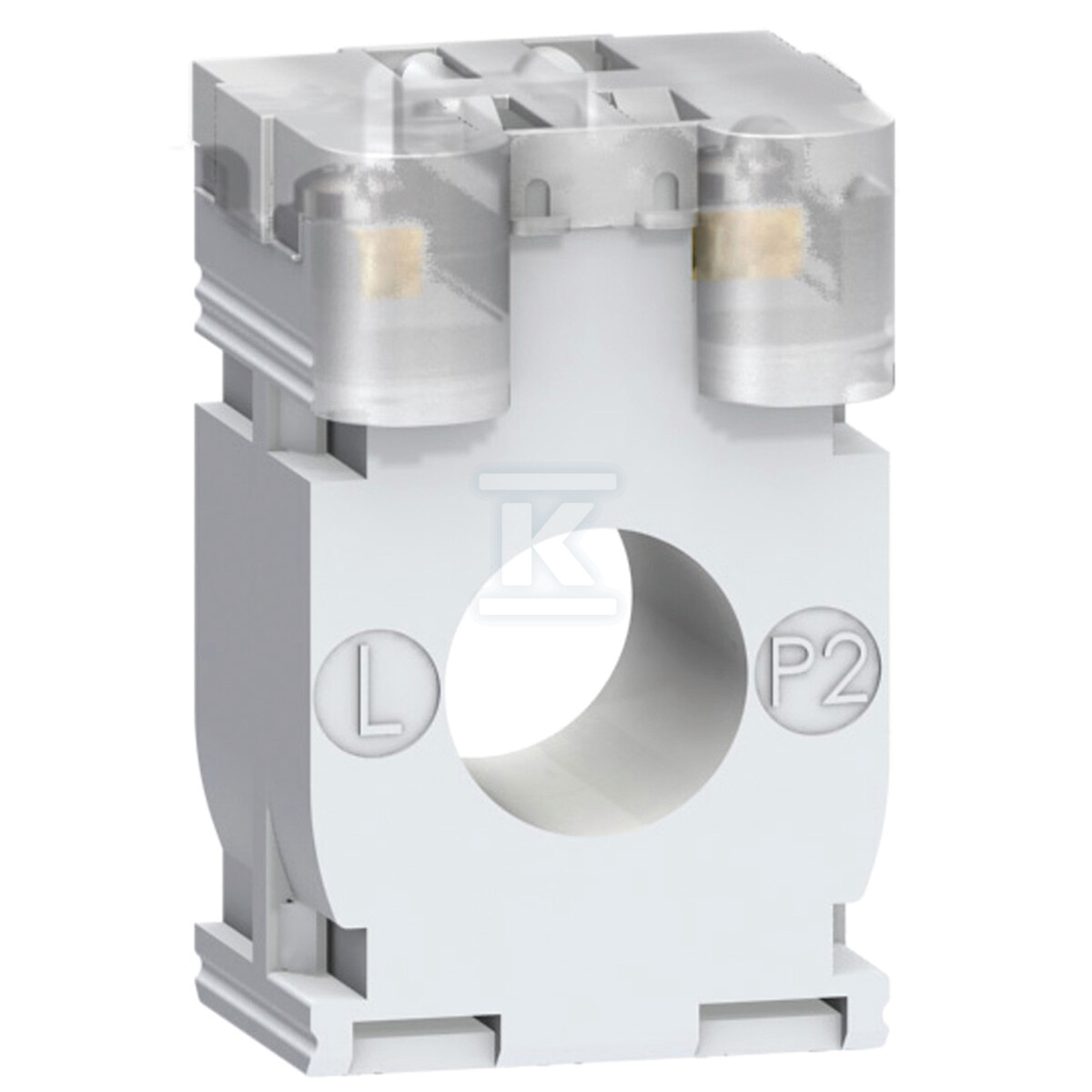

Transformator obezbeđuje galvansku izolaciju ispitivanog kola od glavnog kola, koje može biti pod veoma visokim naponom, garantujući potpunu bezbednost tokom merenja. Zahvaljujući kompaktnoj konstrukciji dimenzija 44×65×37mm i prečniku otvora od 21mm, uređaj se odlično snalazi u razvodnim ormarima i upravljačkim kabinetima.

Konstrukcija i tehnički parametri

Transformator je izrađen kao prolazni model sa jednim primarnim ulazom, bez bakarne šine i stezne spojnice. Konstrukcija tipa C karakteriše visoka klasa električne izolacije B i nominalni napon izolacije od 3kV. Uređaj radi pri radnom naponu do 720V AC pri frekvenciji 50/60Hz.

Parametri tačnosti variraju u zavisnosti od opterećenja:

• Klasa tačnosti 0.5 pri snazi 4VA
• Klasa tačnosti 1 pri snazi 5,5VA
• Klasa tačnosti 3 pri maksimalnoj snazi 6VA

Faktor preopterećenja iznosi FS 5, što označava bezbedan opseg merenja do petostruke nominalne struje. Odnos transformacije transformatora je standardni 200/5, a struja kratkog spoja (toplotna) u slobodnom vazduhu iznosi 12kA.

Primena i bezbednost pri eksploataciji

Uređaj ispunjava tri ključne funkcije u električnim instalacijama: omogućava merenja pomoću merača sa malim opsezima, odvaja merna sredstva od glavnog kola i omogućava postavljanje uređaja daleko od kola, suprotstavljajući se negativnom uticaju magnetnih polja.

Montaža je moguća kako na DIN šinu, tako i na montažnu ploču pomoću vijaka ili spojnica. Kućište poseduje zaptivanje i poklopac koji se može plombirati radi dodatne zaštite sekundarnih veza izvršenih metodom vijaka.

Usklađenost sa standardima i uslovi rada

Transformator ispunjava zahteve međunarodnih standarda IEC 61869-2 i nemačkih standarda VDE 0414, posedujući CE i EAC sertifikate koji potvrđuju usklađenost sa evropskim propisima. Stepen zaštite IP20 štiti od dodira delova pod naponom.

Uređaj radi u širokom opsegu temperatura od -25°C do +60°C pri relativnoj vlažnosti do 95%, što ga čini otpornim na teške uslove okruženja karakteristične za tropikalizovane aplikacije. Maksimalna dinamička otpornost na kratak spoj iznosi 2,5 Ith, a faktor bezbednosti ne prelazi vrednost 5.
