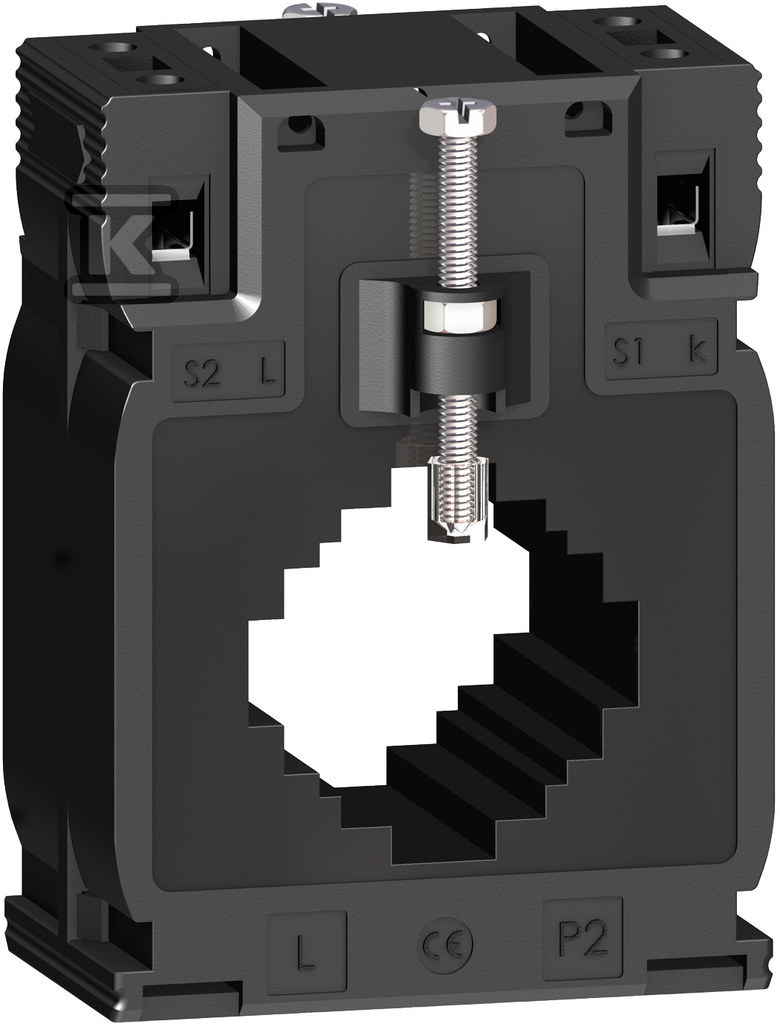

Strujni transformator PowerLogic DIN 800/5 ili sabirnica (šinovod) METSECT5MC080

Profesionalni strujni transformator za zahtevne aplikacije

Ovaj tropikalizovani strujni transformator iz serije PowerLogic dizajniran je posebno za merenje velikih struja u energetskim instalacijama. Zahvaljujući robusnoj konstrukciji i kompaktnim dimenzijama, odlično se snalazi kako u industrijskim razvodnim ormarima, tako i u aplikacijama gde je montažni prostor ograničen.

Konstrukcija i električni parametri

Transformator koristi puno jezgro (solid core) u skladu sa normom IEC, što obezbeđuje visoku stabilnost merenja u širokom opsegu opterećenja. Strujni transformator sa nominalnom primarnom strujom od 800A i sekundarnom strujom od 5A nudi klasu tačnosti 0.5 pri aparentnoj snazi od 10 VA, dok pri punoj snazi od 12 VA dostiže klasu tačnosti 1.

Faktor preopterećenja FS 5 garantuje otpornost na kratkotrajna preopterećenja do 48 kA, a dinamička otpornost na kratak spoj iznosi 2,5 Ith. Uređaj radi bezbedno na temperaturama od -25°C do +60°C pri relativnoj vlažnosti od 0-95%, što ga čini idealnim za teške uslove okruženja.

Dimenzije i kompatibilnost montaže

Transformator ima otvor dimenzija 41 x 41 mm i prečnik prolaza od 32 mm, što omogućava montažu na sabirnice različitih dimenzija. Kompatibilan je sa trostrukim izlazom za sabirnice: 40,5 x 10,5 mm, 32,5 x 20,5 mm ili 25,5 x 25,5 mm.

Kompaktna konstrukcija ima spoljne dimenzije 70 x 95 x 45 mm (okvir) uz ukupnu dubinu od 65 mm, a masa uređaja iznosi svega 0,499 kg. Montaža je moguća na DIN šinu pomoću vijaka ili sistemom na klik (clip-on mounting), kao i direktno na montažnu ploču ili sabirnicu.

Usklađenost sa normama i uslovi eksploatacije

Transformator ispunjava zahteve međunarodnih normi IEC 61869-2 i nemačke VDE 0414, posedujući CE sertifikat i klasu električne izolacije B. Obezbeđuje zaštitu od dodira prema standardu IP20 i izdržava napon izolacije do 3 kV.

Uređaj može raditi pri radnom naponu do 720 V AC pri frekvenciji 50/60 Hz. Maksimalni faktor sigurnosti iznosi 5, što garantuje pouzdan rad čak i u slučaju nepredviđenih stanja preopterećenja u instalaciji.
