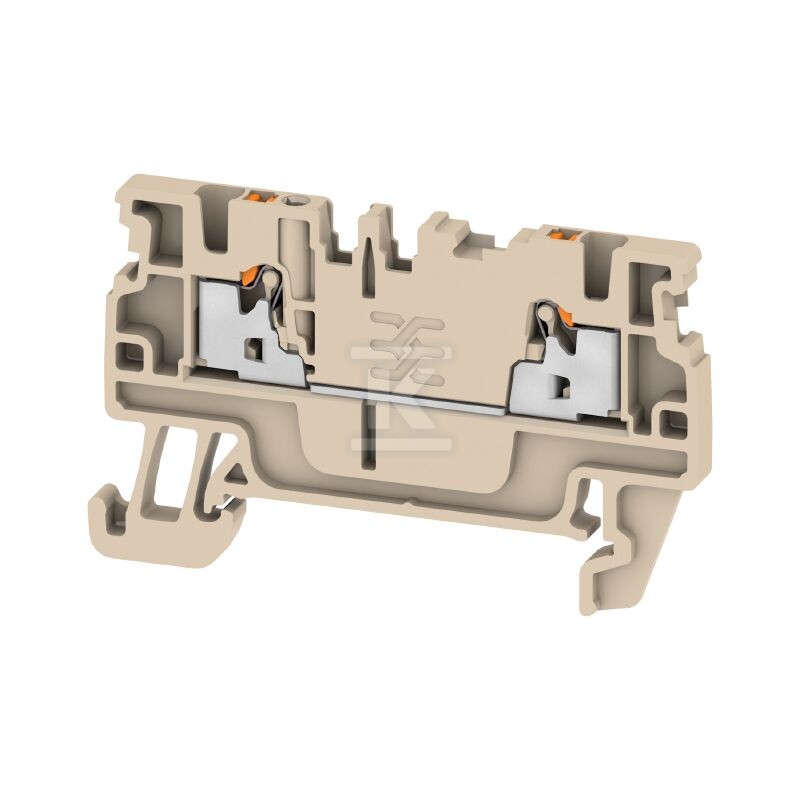

Blok prolazne kleme, PUSH IN, tamno bež, 1.5 mm², 17.5 A, 500 V, broj priključaka: 2, A2C 1.5 1552790000

Brza montaža provoda u kompaktnom kućištu

Prolazna stezna blokica A2C 1.5 koristi PUSH IN tehnologiju koja omogućava povezivanje provoda bez upotrebe alata - dovoljno je samo umetnuti ogoljeni kraj provoda u steznik i to je to. Konstantna sila pritiska koju generiše opruga ne zavisi od operatera, što znači sigurno povezivanje od prvog povezivanja, kao i otpornost na vibracije i potrese koji se javljaju u industrijskim okruženjima.

Kućište širine svega 3,5 mm sadrži dve tačke povezivanja na istom nivou - što je tipično za kompaktne prolazne spojnice serije A, gde je bitna ušteda prostora na DIN TS35 šini.

Materijali i trajnost kontakta

Kaljen čelik u mehanizmu stezanja prenosi mehanička opterećenja bez deformacija - čak i pri višestrukom umetanju i vađenju provoda, opruga zadržava parametre elastičnosti.

Bakar obložen kalajom u provodnom kontaktu obezbeđuje nizak otpor prelaza (1,83 mΩ prema IEC 60947-7-x) i otpornost na koroziju u industrijskim uslovima.

Izolator izrađen od Wemid (poliamid) ispunjava klasu zapaljivosti UL 94 V-0, što znači samogasište materijala nakon uklanjanja izvora vatre - što je važno u aplikacijama koje zahtevaju sertifikaciju protiv požara.

Radni opseg i kompatibilnost provoda

Nominalni poprečni presek povezivanja od 1,5 mm² podržava kako žične provode (0,5-1,5 mm²), tako i višežične kablove, kao i višežične provode sa ferulama DIN 46228/1 i DIN 46228/4 (od 0,14 mm² do 1,5 mm²). Za ferule H1/10 i H1.5/10 proizvođač preporučuje dužinu izolacije od 10 mm, dok je za ostale slučajeve standardno 8 mm.

Opseg temperature kontinuiranog rada iznosi od -50°C do +130°C, što omogućava primenu kako u industrijskim hladnjačama, tako i u blizini izvora toplote - u upravljačkim razvodnim ormanima ili ormanima sa elektronomijom snage.

Nominalni napon od 500 V AC pri struji od 17,5 A pokriva tipične zahteve kontrolnih i signalnih kola u instalacijama industrijske automatizacije.

Norme i odobrenja

Proizvod ispunjava normu IEC 60947-7-1 za stezne letve i poseduje sledeća odobrenja:

• cURus - američko i kanadsko tržište,
• ATEX / IECEx - zone opasne od eksplozije,
• RoHS - ograničenje opasnih supstanci,
• CSA sertifikat za kanadsko tržište.

Udarni napon od 6 kV i stepen zagađenja 3 potvrđuju sposobnost rada u okruženjima sa povećanim rizikom od prenapona.

AWG presek od AWG 26 do AWG 14 osigurava kompatibilnost između američkih i evropskih sistema - instalater koji radi na uvezenim mašinama ne mora da menja ožičenje na svakom segmentu veze.

Blok zahteva montažu poklopne pločice kao završetka niza steznih letvi - informacija koja je važna pri projektovanju razvodnih ormana i odabiru montažnog pribora serije A Weidmüller.
