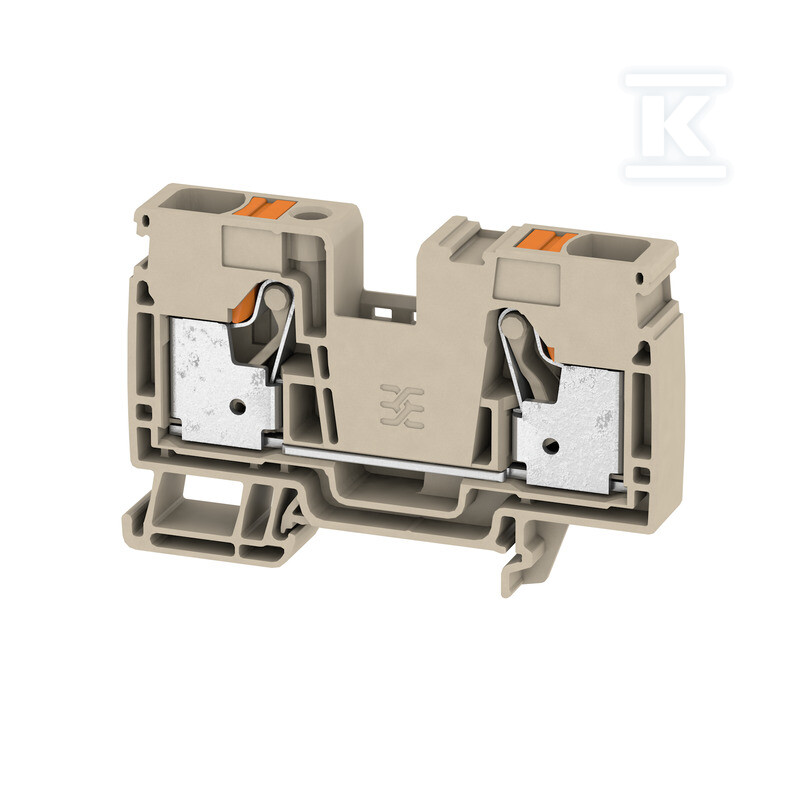

Blok prolazne stezaljke, PUSH IN, Tamno bež, 16 mm², 76 A, 1000 V, broj priključaka: 2, A2C 16 2494000000

Brza i bezalatobna povezivanja u industrijskim instalacijama

Prolazna stezna blok jedinica PUSH IN sa nominalnim poprečnim presekom od 16 mm² i strujom od 76 A predstavlja kompaktno rešenje za povezivanje i spajanje provodnika u električnim razvodnim ormarima. PUSH IN tehnologija eliminiše potrebu za korišćenjem alata - dovoljno je samo umetnuti provodnik u steznik, a opružni mehanizam samostalno obezbeđuje trajan i stabilan kontakt. Ovo značajno ubrzava montažne radove, posebno kod velikog broja veza.

Kućište izrađeno od termoplastične Wemid plastike karakteriše klasa zapaljivosti V-0 prema UL 94, što označava visoku otpornost na širenje požara. Bakreni kontaktni elementi obloženi kalajom garantuju minimalni otpor prelaza na nivou od 0,42 mΩ, dok termički obrađena čelična konstrukcija steznika izdržava mehanička opterećenja koja se javljaju tokom eksploatacije.

Opseg primenjenih provodnika i fleksibilnost povezivanja

Steznik podržava širok spektar tipova provodnika:

• Jedrotični provodnici: od 0,5 do 16 mm²
• Višežilni provodnici sa bužirnim završetkom: od 0,5 do 16 mm²
• Višežilni provodnici bez bužirnog završetka: od 0,5 do 25 mm²
• Višežilni provodnici: od 10 do 25 mm²

Dve priključne tačke na istom nivou omogućavaju brzo kreiranje prolaznih veza ili proširenje instalacije. Dužina izolacije iznosi 18 mm, a dimenzije utora za odvijač su 1,0 × 5,5 mm - standardni alati odgovaraju bez problema.

Dimenzije i uslovi rada

Kompaktno kućište širine svega 12 mm omogućava gustu smestivost elemenata u razvodnom ormaru. Ukupna visina iznosi 80,5 mm, a dubina sa montiranom DIN šinom je 52,5 mm. Opseg radnih temperatura od −60 °C do +130 °C čini ovu blok jedinicu pogodnom kako za industrijske hladnjače, tako i za okruženja sa povišenom temperaturom.

Nominalni napon 1000 V AC/DC i udarna otpornost od 8 kV omogućavaju primenu u instalacijama niskog i srednjeg napona. Gubitak snage pri punom opterećenju iznosi oko 2,43 W, što je tipično za ovaj segment proizvoda.

Sertifikati i odobrenja za zahtevna okruženja

Proizvod poseduje kompletan set međunarodnih sertifikata:

Sertifikat	Maksimalni napon	Maksimalna struja
ATEX	550 V	64 A
IECEx	550 V	64 A
cURus	600 V	62 A
CSA	600 V	62 A

ATEX i IECEx odobrenja potvrđuju mogućnost primene u zonama opasnim od eksplozije (Ex e - povećana nepropusnost). Proizvod takođe ispunjava standard IEC 60947-7-1, koji definiše zahteve za stezne šine za industrijske instalacije.

Montaža se vrši na standardnu DIN šinu TH-35 mm. Potrebna je poklopna pločica - koju treba naručiti zasebno kao završnu opremu.

Blok je namenjen za električne instalacije zasnovane na bakarnim provodnicima. Zahvaljujući PUSH IN tehnologiji, pogodan je kako za električare koji izvode stacionarne instalacije, tako i za servisere koji rade na prenosivim uređajima ili upravljačkim tablama koje zahtevaju brzo demontiranje kablovske mreže.
