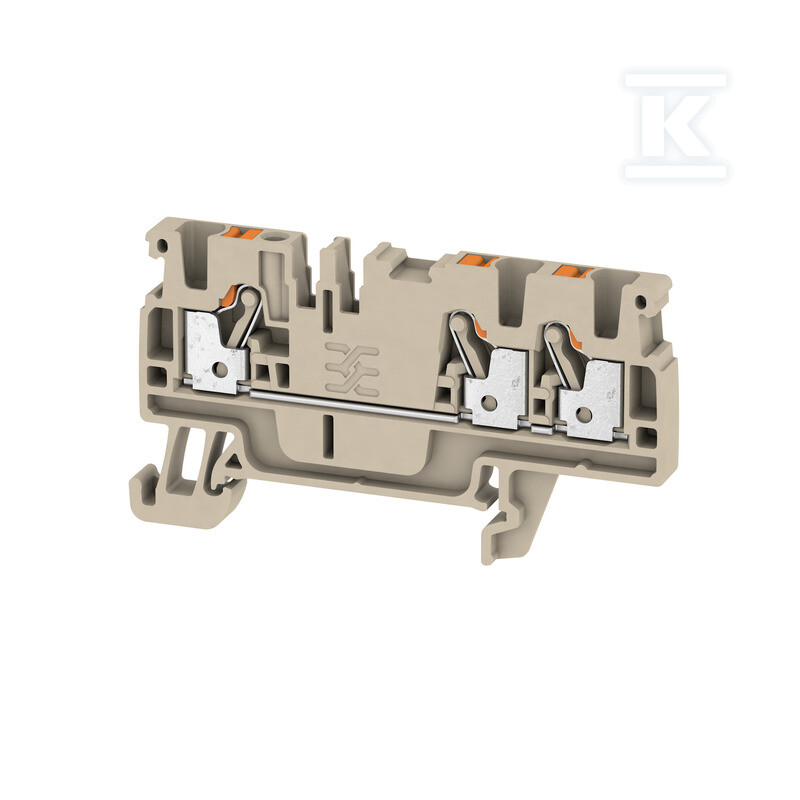

Blok prolazne stezaljke, PUSH IN, Tamno bež, 2.5 mm², 24 A, 800 V, broj priključaka: 3, A3C 2.5 1521740000

Brzi spojevi bez alata u industrijskim instalacijama

Tehnologija PUSH IN pojednostavnjuje povezivanje provoda u upravljačkim ormarima i razvodnim ormarima - dovoljno je umetnuti pripremljeni provod u steznik, a opruga ga automatski pritiska i osigurava trajan kontakt. Izbegava se dugotrajno zatezanje odvijačem.

Prolazni blok A3C 2.5 podržava jednopolne provode poprečnog preseka od 0,14 do 2,5 mm², kao i višežilne i savitljive provode (sa ferulom ili bez) - opseg doseže čak do 4 mm². Odličan je kako za standardne kablovske instalacije, tako i za fleksibilne provode pripremljene pomoću DIN 46228/1 i DIN 46228/4 završetaka.

Kaljeni čelik izdržava mehanička opterećenja koja proizlaze iz pritiska i zatezanja provoda, dok bakar obložen kalajom garantuje minimalni otpor prelaza - samo 1,33 mΩ prema IEC 60947-7-x.

Nominalni parametri i radni uslovi

Nominalna struja 24 A pri naponu 800 V AC/DC omogućava primenu u tipičnim kolima za upravljanje i napajanje uređaja u industrijskim razvodnim ormarima. Kategorija prenapona III i stepen zagađenja 3 obezbeđuju usklađenost sa standardom IEC 60947-7-1.

Kućište od materijala Wemid (poliamid) karakteriše klasa zapaljivosti UL 94 V-0, što označava visoku otpornost na širenje plamena. Opseg temperature kontinuiranog rada od -60°C do +130°C omogućava terminalu da funkcioniše kako u industrijskim hladnjačama, tako i u blizini izvora toplote.

Za instalacije u zonama opasnosti od eksplozije, proizvođač nudi sertifikate ATEX (TUEV16ATEX7909U) i IECEx (IECEXTUR16.0036U) - oznaka Ex eb II C Gb potvrđuje dozvolu za upotrebu u eksplozivnoj atmosferi gasova i prašine.

Montaža na DIN šinu i kompatibilnost sa aksesoarima

Širina od 5,1 mm omogućava gusto pakovanje terminala na šini TS 35. Tri tačke povezivanja na istom nivou omogućavaju raspodelu jednog potencijala na tri kola ili njihovo paralelno povezivanje.

Za terminal su pogodni:

• Poprečne spojnice ZQV 2.5N - brzo stvaranje potencijala između susednih blokova,
• Testni adapteri ATPG - merenje parametara kola bez odvajanja provoda,
• Završne ploče AEB 35 SC/1 - stabilizacija krajnjih terminala u nizu,
• Obeleživači DEK i WS - trajno označavanje terminala za laku identifikaciju kola.

Dužina skidanja izolacije iznosi standardno 10 mm, a dimenzije testnog otvora su 0,6 × 3,5 mm. Tamno bež boja kućišta sa narandžastim operativnim elementima olakšava vizuelnu identifikaciju bloka u nizu mešovitih terminala.

Proizvod pripada seriji A kompanije Weidmüller koja nudi komponente za izgradnju upravljačkih ormara.
