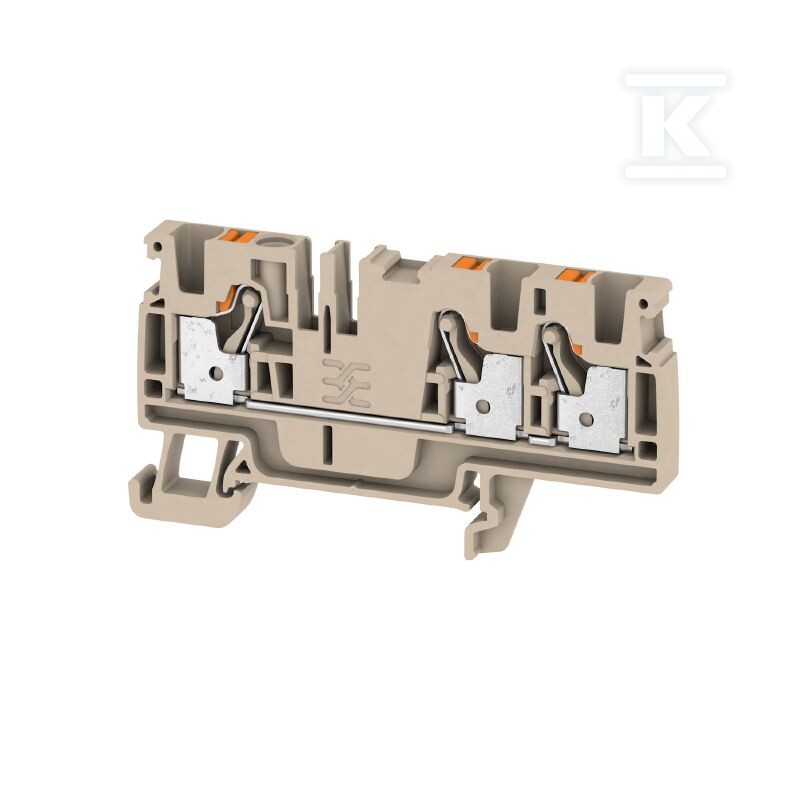

Blok prolazne stezne šine, PUSH IN, tamno bež, 4 mm², 32 A, 800 V, broj priključaka: 3, A3C 4 2051240000

Push-In tehnologija i brza montaža

Prolazna stezna blok serije A koristi inovativnu Push-In tehnologiju koja omogućava povezivanje provodnika bez upotrebe alata. Potrebno je samo skinuti izolaciju na 12 mm, umetnuti provodnik u otvor i to je to - opružni stezni mehanizam osigurava sigurno povezivanje. Ovo značajno skraćuje vreme ožičavanja u poređenju sa tradicionalnim steznicima sa vijcima.

Push-In tehnologija garantuje visoku silu izvlačenja provodnika i jednostavnu obsługu bez obzira na tip žice - jednokračne ili višežilne. Zahvaljujući tome, instalateri mogu raditi brže, a veze ostaju stabilne tokom celog perioda eksploatacije.

Konstrukcija i materijali

Kućište je izrađeno od plastike Wemid - poliamida ojačanog staklenim vlaknima, otpornog na visoke temperature i samogasićeg. Opseg radnih temperatura od -60°C do +130°C čini ovaj blok pogodnim kako za industrijske hladnjače, tako i za zone visokih temperatura.

Kontakti su izrađeni od tvrđenog čelika - ova konstrukcija izdržava mehanička preopterećenja bez deformacija. Površina kontakata je prekrivena kalajom, što osigurava nizak prelazni otpor i dugotrajnu električnu provodljivost.

Blok je jednoslojni (1-tier), prolazni - ima 3 tačke za povezivanje koje omogućavaju povezivanje provodnika odozgo ili odozdo sa DIN šine. Dimenzije kućišta su 74 × 6,1 × 39,5 mm, a montaža se vrši na standardnu DIN šinu TH35.

Dodatne funkcije i mogućnosti proširenja

Proizvođač je opremio blok nizom funkcija koje olakšavaju rad:

• Integrisane kratkospojnice - omogućavaju brzo kreiranje veza između susednih blokova bez dodatnih elemenata.
• Tačke za merenje i testiranje - omogućavaju bezbednu proveru parametara kola bez intervencije u instalaciju.
• Kompenzaciona nožica - olakšava poravnanje bloka na DIN šini u slučaju neravnina podloge.
• Ugrađeni pusheri - pomažu u rukovanju Push-In mehanizmom prilikom povezivanja višezilnih provodnika.

Blok je kompatibilan sa markerima i dodatkom za DIN šine - razdelnim pločama, krajnjim pločama i oznakama za obeležavanje steznika.

Nominalni parametri i odobrenja

Blok radi pri naponu 800 V (IEC) ili 600 V (UL/CSA) i struji 32 A (IEC) ili 30 A (UL/CSA). Opseg preseka podržanih provodnika je 4 mm² (ekvivalent AWG 26-10). Proizvod ispunjava zahteve IEC i UL/CSA normi, što potvrđuje njegovu sposobnost za rad u industrijskim instalacijama na evropskom i američkom tržištu. Tamno bež kućište omogućava lako razlikovanje bloka u višestrukim konfiguracijama - što je posebno važno kod proširenih razvodnih ormana industrijske automatike.
