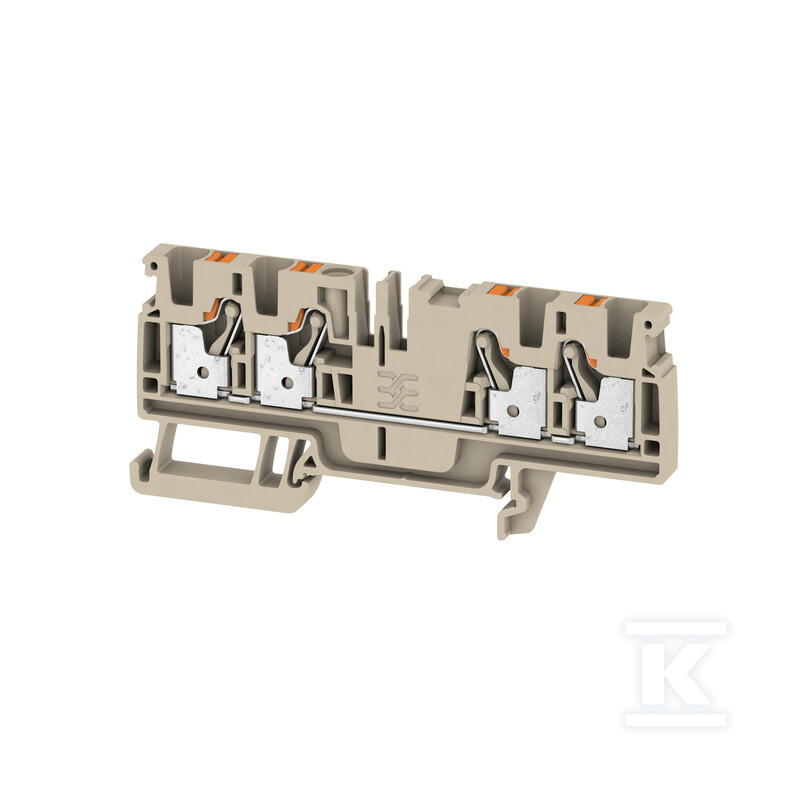

Blok prolaznog steznika, PUSH IN, tamno bež, 4 mm², 32 A, 800 V, broj priključaka: 4, A4C 4 2051500000

PUSH IN tehnologija i rukovanje provodima

A4C blok prolaznog terminala koristi inovativnu PUSH IN tehnologiju koja omogućava povezivanje provoda bez upotrebe alata. Potrebno je samo umetnuti provod u terminal - opruga ga automatski pritiska i obezbeđuje stabilan električni kontakt. Ovo značajno skraćuje vreme ožičavanja u poređenju sa tradicionalnim steznim terminalima sa vijcima.

Konstrukcija podržava širok opseg poprečnika provoda:

• jednostruki od 0,5 do 4 mm²
• višežilni (fleksibilni) sa buksom ili bez nje - od 0,5 do 6 mm²
• višežilni takođe od 0,5 do 6 mm²

Za jednostruke provode nije potrebno koristiti buksne, što pojednostavljuje instalaciju. Višežilne (fleksibilne) provode možete povezivati kako sa buksnama (prema DIN 46228/1 i DIN 46228/4), tako i bez njih - ova fleksibilnost čini da se blok odlično snalazi u različitim uslovima montaže.

Dužina skidanja izolacije iznosi 12 mm, a veličina probnog odvijača je 0,6 × 3,5 mm. Smer povezivanja provoda je - gornji.

Električni i mehanički parametri

Blok radi sa nominalnim naponom do 800 V i strujom do 32 A. Otpornost na udarne napone iznosi 8 kV, što obezbeđuje zaštitu od prenapona u industrijskim instalacijama.

Dimenzije kućišta:

• širina samo 6,1 mm - kompaktna šina omogućava gust raspored na DIN šini
• visina 87,5 mm
• dubina 39,5 mm (sa DIN šinom - oko 40,5 mm)

Neto masa je svega 15,06 g, što minimizira opterećenje montažne šine.

Opseg radnih temperatura od −60 °C do +130 °C omogućava primenu kako u industrijskim hladnjačama, tako i u okruženjima sa povišenom temperaturom.

Kućište izrađeno od termoplastične plastike Wemid ispunjava klasu zapaljivosti UL94 V-0 - samogaseći materijal ne širi plamen.

Sertifikati i usklađenost sa normama

Blok je usklađen sa normom IEC 60947-7-1, koja definiše zahteve za terminalne blokove za industrijske instalacije.

Izrada poseduje sertifikate:

• ATEX (TUEV16ATEX7909U) - odobrenje za upotrebu u zonama opasnim od eksplozije
• IECEx (IECEXTUR16.0036U) - međunarodna sertifikacija za Ex uređaje

ATEX oznaka: Ex eb II C Gb i II 2 G D prema direktivi 2014/34/EU. U kontekstu Ex, maksimalni parametri iznose 550 V / max. poprečni presek žice do Ø4mm².

Dodatno, blok poseduje homologacije:

• cURus - američko tržište instalacija
• CSA - kanadsko tržište

Stepen zagađenja instalacije prema IEC je 3, kategorija prenapona - III.

Montaža i kompatibilnost

Blok se montira na DIN šinu TH-35mm (TS35). Neophodna je poklopna pločica - dostupna između ostalih kao AEP 4C4 OR (narandžasta), AEP 4C4 BL (plava) ili AEP 4C4.

Otvorene strane bloka su sa desne strane - uzeti u obzir prilikom projektovanja rasporeda na šini.

Za potpuni sistem dostupni su dodaci:

• preklopne spojnice ZQV
• oznake DEK i WS za opisivanje terminala
• separatori APP
• krajnji držači AEB

Sistem oznaka DEK/WS zasnovan je na proverenom MultiCard formatu - mogu se štampati pomoću laserskih štampača ili plotera (softver M-Print PRO).
