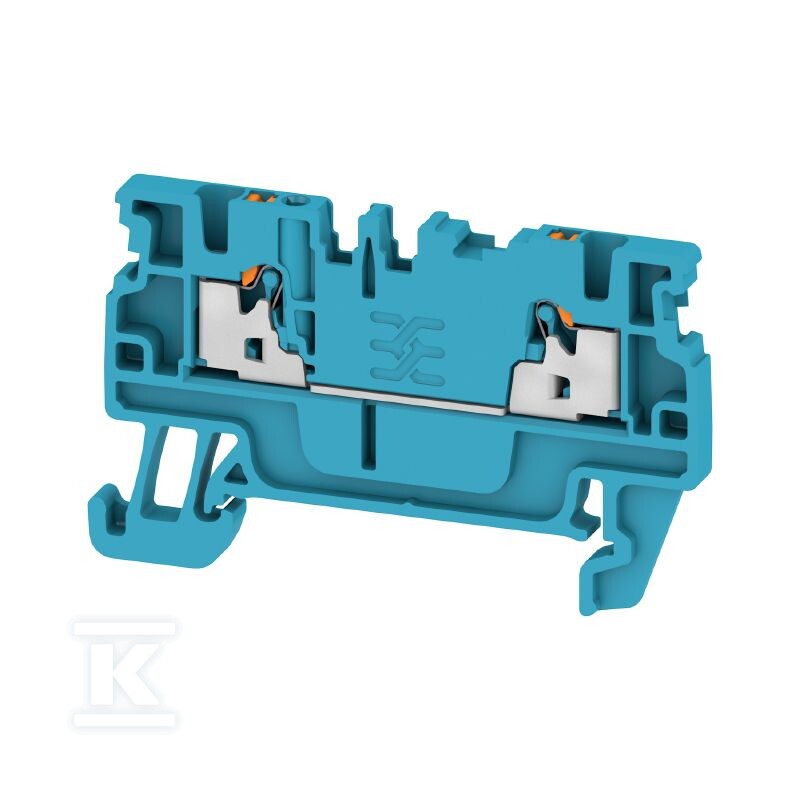

Blok prolaznog steznog terminala, PUSH IN, plavi, 1.5 mm², 17.5 A, 500 V, broj priključaka: 2, A2C 1.5 BL 1552820000

Brza instalacija u industrijskim razvodnim ormarima

Prolazni stezni blok PUSH IN sa poprečnim presekom 1.5 mm² i nosivošću 17.5 A pri naponu 500 V predstavlja kompaktno rešenje za dovođenje energije, signala i podataka u električnim instalacijama i upravljačkim ormarima. Širina od svega 3.5 mm omogućava gustu smestivost elemenata na DIN šinu TS35 - što je značajna prednost pri projektovanju razvodnih ormara sa ograničenim prostorom.

PUSH IN tehnologija eliminiše potrebu za korišćenjem alata prilikom povezivanja jednostruke provodnike - dovoljno je samo umetnuti kabl u otvor, a opružni mehanizam samostalno obezbeđuje stabilan kontakt sa konstantnom silom pritiska. Višežilni i savitljivi provodnici zahtevaju prethodno postavljanje završnih termina/kapica (npr. H1/10 ili H1.5/10) - tada se takođe mogu povezati bez alata, pritiskajući provodnik direktno u steznik.

Kućište je izrađeno od plastike Wemid (klasa zapaljivosti UL 94 V-0) otporne na visoke temperature - blok radi kontinuirano od −60°C do +130°C.

Električni parametri i trajnost veze

Nominalna struja 17.5 A pri preseku 1.5 mm² predstavlja optimalan balans između performansi i veličine - ovakav izbor se često sreće u kontrolnim kolima mašina i pomoćnih uređaja. Otpor prelaza na nivou 1.83 mΩ (mereno prema IEC 60947-7-x) znači minimalne gubitke energije na samom stezniku; pri punom opterećenju blok generiše gubitak snage od oko 0.56 W, što je vrednost koju kućište lako odvodi čak i pri gustoj montaži.

Kontakt je izrađen od kaljenog čelika presvučenog cinkovanim bakrom - ova kombinacija obezbeđuje i mehaničku trajnost kontakta prilikom višestrukog umetanja/vađenja provodnika, kao i nizak električni otpor karakterističan za bakar.

Za aplikacije koje zahtevaju precizno merenje ili minimalne padove napona, bitna je i informacija o udarnom naponu od 6 kV - blok će se nositi sa kratkotrajnim prenaponima karakterističnim za kategoriju III industrijskih instalacija (stepen zagađenja 3).

Sertifikati i odobrenja za Ex zone

Proizvod poseduje homologacije ATEX (TUEV16ATEX7909U) i IECEx (IECEXTUR16.0036U), što omogućava njegovu primenu u zonama ugroženim od eksplozije gasova - oznaka Ex eb II C Gb prema standardu EN 60079-7 svedoči o povećanoj zaptivenosti kućišta koje štiti od iskrenja unutrašnjih kontakata.

Dodatni sertifikati uključuju:

• cURus / cURusEX - američko i kanadsko odobrenje,
• CSA - kanadska homologacija,
• CCC Ex - kineski sertifikat za Ex uređaje,
• DNV GL / DNV - morska akceptacija,
• UKCA Ex / UKEX - britanski zahtevi nakon brexita,
• Potvrda usklađenosti sa železničkim standardom EN 45545-2 (vozila).

Za instalatera koji radi na izvoznim projektima ili specijalističkim aplikacijama (offshore, petrohemija, železnica), činjenica da poseduje tako širok portfolio sertifikata značajno olakšava odabir elemenata - jedan tip bloka pokriva većinu međunarodnih pravnih zahteva.

Montaža i sistemska kompatibilnost

Blok se montira na DIN šinu TS35 umetanjem odozgo - zaklopka automatski blokira položaj bez dodatnih elemenata za pričvršćivanje ili bočnih šrafova ("gerastet"). Desna strana ostaje otvorena (leva se mora zatvoriti završnom pločicom/poklopcem), što omogućava proširenje seta sa narednim blokovima istog tipa.

Na raspolaganju su namenski dodaci koji proširuju funkcionalnost:

• ZQV cross-connectors (poprečne spojnice) - omogućavaju brzo ekvipotencijalno povezivanje između susednih blokova bez dodatnog kablovanja,
• End Plate (završne ploče) - potrebne za zatvaranje niza steznika,
• PS / PS-TEST PLUGS (testni utikači) - omogućavaju merenje parametara kola bez odvajanja provodnika,
• MM/MultiMark (markeri / etikete) - opisivanje funkcije bloka za potrebe dokumentacije ormara.

Proizvod je klas
