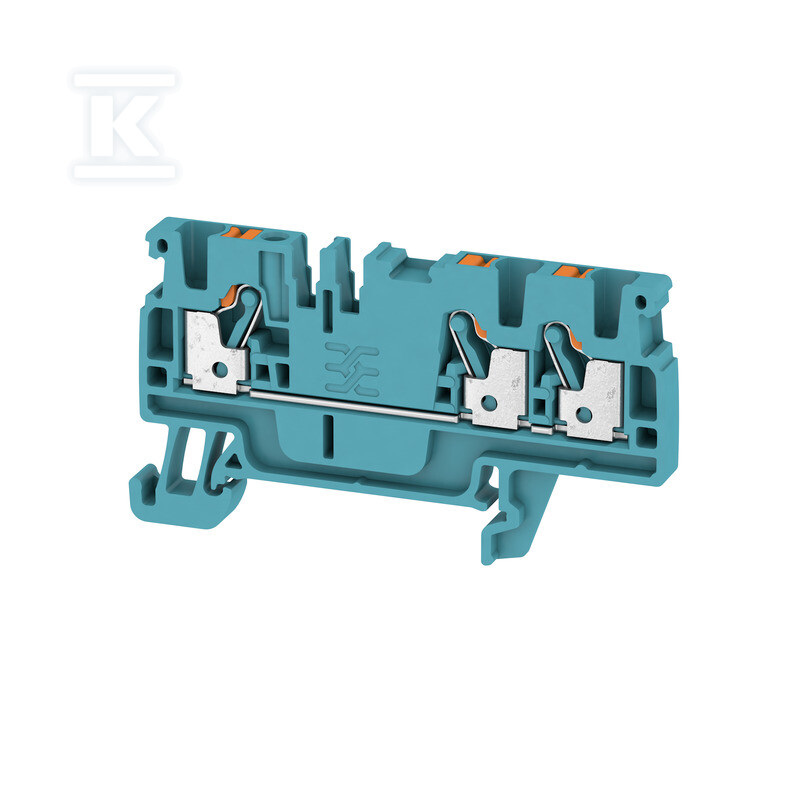

Blok prolaznog steznog terminala, PUSH IN, plavi, 2.5 mm², 24 A, 800 V, broj priključaka: 3, A3C 2.5 BL 1521780000

Rešenje za zahtevne električne instalacije

Prolazna stezna šina sa PUSH IN tehnologijom predstavlja osnovni element u modernoj izradi upravljačkih ormana i industrijskih instalacija. Služi za bezbedno povezivanje jednokraknih i višestruko žičnih provodnika u kolima napajanja, signala i podataka - tam gde su pouzdanost veze i brzina montaže presudni.

Tri tačke priključka na istom nivou omogućavaju proširenje instalacije bez dodatnih posrednih elemenata. Smer priključka od gore olakšava vođenje provodnika i dijagnostiku u razvodnim ormanima.

PUSH IN tehnologija - brza montaža

PUSH IN sistem pojednostavljuje povezivanje jednokraknih i višestruko žičnih provodnika zahvaljujući opružnom steznom mehanizmu. Za višestruko žične provodnike preporučuje se upotreba kablovskih bužira DIN 46228/1 ili DIN 46228/4.

Opseg priključnih poprečnih preseka iznosi 0,14-4 mm² za višestruko žične i savitljive provodnike, kao i 0,14-2,5 mm² za jednokraknu žicu. Dužina izolacije je 10 mm.

Konstrukcija i materijali

Kućište izrađeno od plastike Wemid karakteriše klasa zapaljivosti V-0 prema UL 94.

Kontakti su izrađeni od tvrđene čelika, koji izdržava mehanička opterećenja nastala tokom eksploatacije. Oblaganje sa tinom na bakru obezbeđuje otpor prolaza na nivou 1,33 mΩ i gubitke snage od oko 0,77 W pri punom opterećenju.

Dimenzije:

• Širina: 5,1 mm
• Visina: 66,5 mm
• Dubina: 36,5 mm

Neto masa iznosi 7,98 g.

ATEX/IECEx sertifikati - zaštita u eksplozivnim zonama

Šina poseduje sertifikate ATEX (TUEV16ATEX7909U) i IECEx (IECEXTUR16.0036U), što omogućava njenu primenu u zonama opasnim od eksplozije. ATEX oznaka je II 2 G D, a IECEx oznaka je Ex eb II C Gb. U okviru ovih sertifikata dozvoljen je napon do 550 V uz struju do 21 A.

Odobrenja uključuju i sertifikate UL/cURus i CSA, koji potvrđuju usklađenost sa američkim i kanadskim standardima bezbednosti za industrijske instalacije.

Radni parametri i uslovi okruženja

Nominalni radni napon iznosi 800 V AC/DC, a nominalna struja 24 A. Impulsni napon iznosi 8 kV, što obezbeđuje otpornost na prenapone u kategorijama III (fiksne instalacije). Stepen zagađenja je 3.

Opseg temperature kontinuiranog rada kreće se između −60°C i +130°C. Temperatura skladištenja je u rasponu od −25°C do +55°C.

Montaža na DIN šinu tipa TS 35 / TH35 vrši se klizanjem šine na šinu bez dodatnih alata za pričvršćivanje - desna strana ostaje otvorena za proširenje niza šina; potrebna je završna ploča za zatvaranje niza.

Proizvod je usklađen sa RoHS direktivom i ne sadrži SVHC supstance iznad težinske granice - pogodan je za aplikacije koje zahtevaju usklađenost sa propisima o ograničenju opasnih supstanci u električnoj i elektronskoj opremi.
