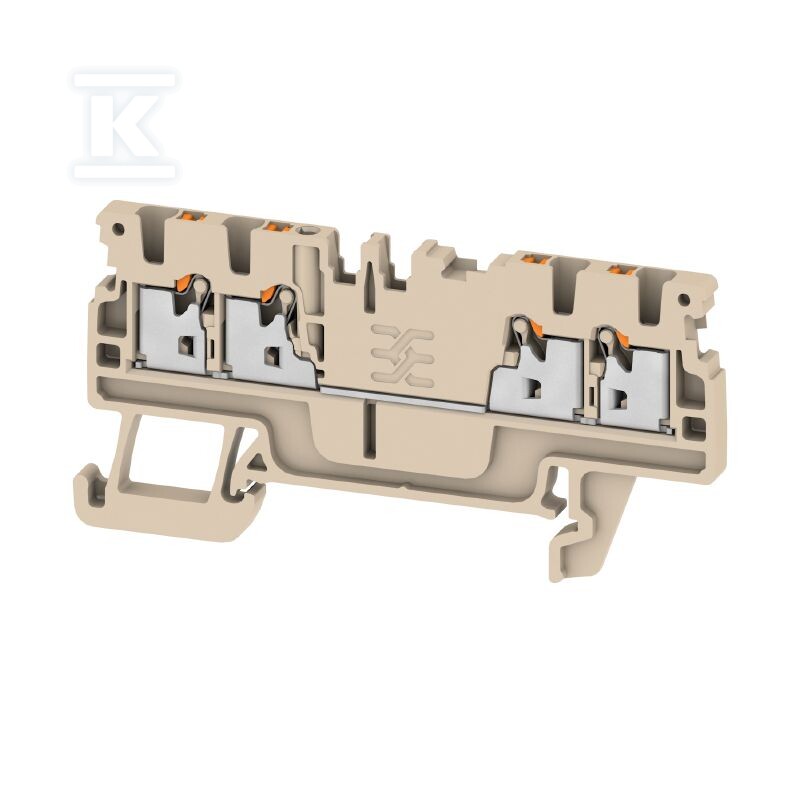

Blok prolaznog steznog terminala, PUSH IN, tamno bež, 1.5 mm², 17.5 A, 500 V, broj priključaka: 4, A4C 1.5 1552690000

PUSH IN tehnologija - brzo povezivanje provoda

Prolazni terminal koristi PUSH IN tehnologiju koja omogućava umetanje provoda direktno u terminal - bez alata i bez potrebe za rukovanjem polugom. Mehanički sistem sa oprugom automatski pritiska provod, obezbeđujući stabilan električni kontakt i visoku silu izvlačenja kabla.

Jednoložna konstrukcija nudi četiri tačke povezivanja (po dve sa svake strane), što omogućava razdvajanje kola u jednom modulu. Uz širinu od 3,5 mm, terminal zauzima minimalan prostor na DIN šini TS35.

Materijali i trajnost veze

Kaljeni čelik u terminalima izdržava mehanička opterećenja koja se javljaju tokom eksploatacije - provodi zadržavaju stabilnost čak i pri vibracijama ili promenama uslova okruženja. Bakar obložen kalajom garantuje nizak otpor prelaza (1,83 mΩ) i minimalne gubitke snage (0,56 W pri punom opterećenju).

Kućište izrađeno od plastike Wemid je bez halogena - ispunjava zahteve standarda protivpožarne bezbednosti i ne oslobađa toksične gasove halogene tokom sagorevanja.

Radni parametri i otpornost na spoljne uticaje

Opseg radnih temperatura od -60°C do +130°C omogućava primenu terminala kako u industrijskim hladnjačama, tako i u okruženjima sa povišenom temperaturom - npr. kod električnih motora ili grejnih elemenata.

Klasa zapaljivosti UL94 V-0 označava da se materijal samogasi nakon uklanjanja izvora vatre - što je važno kod sertifikacija protivpožarne bezbednosti.

Terminal radi pri nominalnom naponu od 500 V AC i struji od 17,5 A, podržavajući provode poprečnog preseka od 0,14 mm² do 1,5 mm². Dužina izolacije iznosi 8 mm.

ATEX i IECEx sertifikati

Proizvod poseduje sertifikate za upotrebu u zonama opasnim od eksplozije:

• ATEX: II 2 G D (Ex eb II C Gb), broj TUEV16ATEX7909U
• IECEx: broj IECEXTUR16.0036U

Za Ex aplikacije maksimalni parametri iznose 440 V / 15 A, što uzima u obzir dodatne koeficijente bezbednosti koji su zahtevani u okruženjima opasnim od eksplozije.

Osnovni standard je IEC 60947-7-1, koji definiše zahteve za terminalne blokove za industrijske instalacije - što osigurava kompatibilnost sa većinom razvodnih tableta/ormara i sistema automatizacije na globalnom tržištu.

Za terminal su dostupni dodaci koji proširuju funkcionalnost: krajnje ploče (AEP 4C 1.5), poprečni mostići ZQV (2-50 kom.), markeri DEK/WS za označavanje i separator APP za razdvajanje potencijala između susednih terminala.
