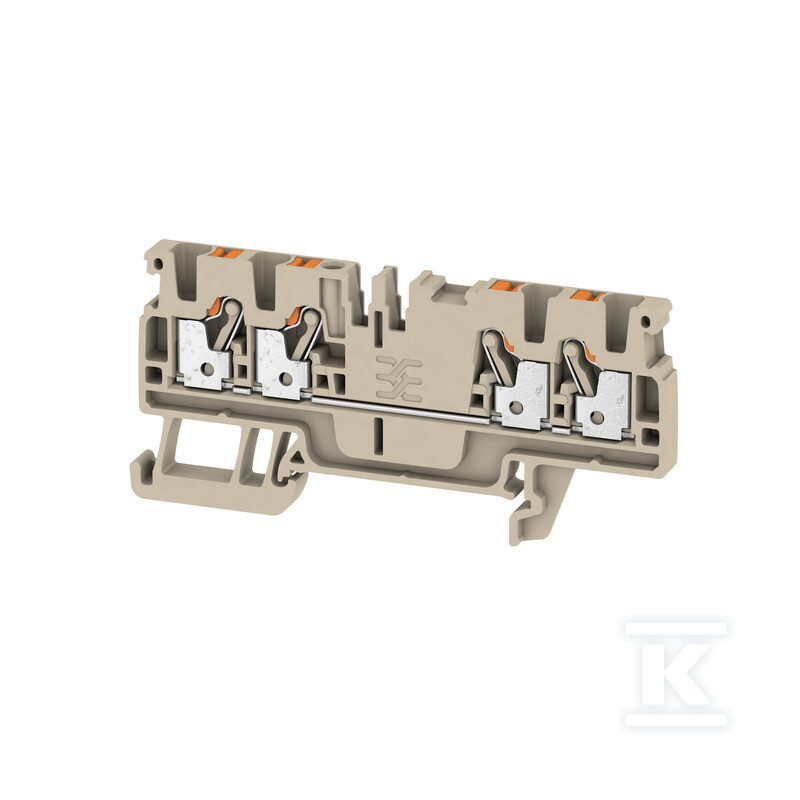

Blok prolaznog steznog terminala, PUSH IN, tamno bež, 2.5 mm², 24 A, 800 V, broj priključaka: 4, A4C 2.5 1521690000

PUSH IN tehnologija u kompaktnom kućištu

Terminal prolazni A4C 2.5 koristi PUSH IN tehnologiju koja omogućava brzo i bez alata povezivanje žica jednokrakih i višežilnih - dovoljno je umetnuti žicu u terminal, a opružni mehanizam automatski obezbeđuje sigurno povezivanje. Zahvaljujući konstantnoj sili pritiska nezavisnoj od korisnika, spojevi su otporni na vibracije i potrese.

Kućište izrađeno od termoplastične plastike Wemid karakteriše klasa zapaljivosti UL94 V-0, što označava visoku otpornost na širenje plamena - važan parametar u električnim razvodnim ormarima i upravljačkim ormarima.

Konstrukcija i materijali kontakata

Kontakti su izrađeni od kaljene čelika, koji izdržava mehanička opterećenja koja proizlaze iz višestrukog umetanja i vađenja žica. Bakar obložen kalajom garantuje niski prelazni otpor i stabilnu električnu provodljivost - otpor kontakta iznosi 1,33 mΩ prema normi IEC 60947-7-x.

Terminal ima širinu od 5,1 mm, visinu od 77,5 mm i dubinu od 36,5 mm. Jedan nivo sa četiri tačke povezivanja omogućava povezivanje dve ulazne i dve izlazne žice - tipična konfiguracija za prolazne razvodne ormare.

Električni parametri i radni opseg

Nominalni radni napon iznosi 800 V AC/DC, a nominalna struja 24 A. Radni temperaturni opseg od −60 °C do +130 °C čini ovaj terminal pogodnim kako za industrijske hladnjače, tako i za okruženja sa povišenom temperaturom.

Podržani presečnici žica:

• jednokrake: 0,5-2,5 mm²
• višežilne (sa krutim završetkom ili bez) i fleksibilne: 0,5-4 mm²

Dužina izolacije žice je 10 mm.

Sertifikati i norme

Terminal ispunjava zahteve norme IEC 60947-7-1 i poseduje sertifikate za upotrebu u zonama opasnim od eksplozije - ATEX (II 2 G D) i IECEx. ATEX/IECEx verzija radi pri naponu do 550 V i struji do 21 A.

Proizvod takođe poseduje homologacije:

• CE i UKCA (Evropa)
• CSA i cURus (Severna Amerika)
• CCC Ex (Kina)

Montaža na DIN šinu TH-35 mm (TS35) je standardna za većinu industrijskih razvodnih ormara - dovoljno je navući terminal na šinu bez dodatnih elemenata za pričvršćivanje.
