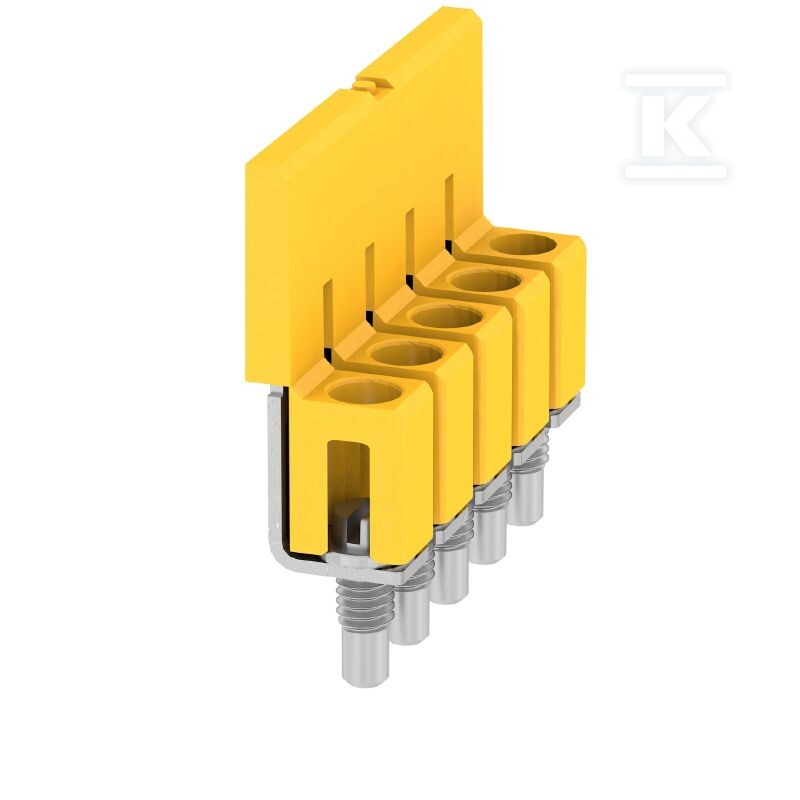

Krosni konektor (terminal), vijčani, žuti, 32 A, Broj polova: 5, Razmak u mm: 5.10, Izolovano: Da, Širina: 7 mm, WQV 2.5/5 1053960000

Konstrukcija i namena spojnice (jumpera)

Spojnica (jumper) WQV 2.5/5 služi za premošćavanje peti terminala u prolaznim stezaljkama. Njena glavna uloga je distribucija potencijala i prenos signala između susednih terminala - bez potrebe za vođenjem dodatnih provodnika. Dovoljno je ušrafati spojnicu u žlebove na stezaljkama kako bi se povezali izabrani polovi u jedan zajednički potencijalni krug.

Kućište je potpuno izolovano, što znači zaštitu od slučajnog dodira provodnih delova - što je važno kako tokom svakodnevnog rukovanja upravljačkim ormanom, tako i tokom radova na održavanju. Žuta boja nije slučajna - u industriji ona predstavlja standard za elemente distribucije potencijala, što olakšava brzu identifikaciju na panelu.

Raster od 5,1 mm odgovara standardnom razmaku stezaljki iz serije Weidmüller WQV 2.5 - spojnica se stoga uklapa u popularne šinene vijčane stezaljke koje se koriste u industrijskim aplikacijama.

Elektrijski i mehanički parametri

Nominalna kontinuirana struja od 32 A omogućava prenos značajnih opterećenja preko mosta bez gubitaka na posrednim kontaktima. Širina celog elementa iznosi svega 7 mm, što kod pet premošćenih polova daje kompaktnu profilnu širinu - što je važno posebno u ormanima sa ograničenim prostorom za šine.

Montaža se vrši putem ušrafavanja - ne zahteva specijalne alate niti umetanje pod naponom. Konstrukcija koja se pričvršćuje vijcima obezbeđuje stabilan pritisak i trajan električni kontakt čak i pri vibracijama ili termičkim ciklusima širenja.

Usklađenost i uslovi primene

Proizvod je usklađen sa RoHS direktivom - ne sadrži olovo, kadmium niti druge supstance obuhvaćene ograničenjima. Prema ETIM klasifikaciji, pripada grupi EC000489 (pribor za šinene stezaljke).

Spojnica nema ATEX izvedbu, tako da nije namenjena za zone opasne od eksplozije - to treba uzeti u obzir prilikom odabira za aplikacije u industrijskim okruženjima sa Ex sertifikacijom.

Namenjena je za upotrebu u standardnim industrijskim uslovima - temperatura kontinuiranog rada nalazi se u tipičnom opsegu za elektrotehničke komponente ovog proizvođača.
