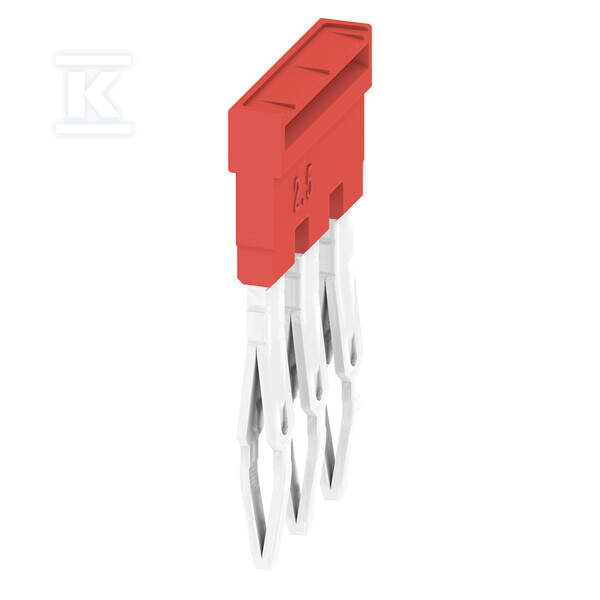

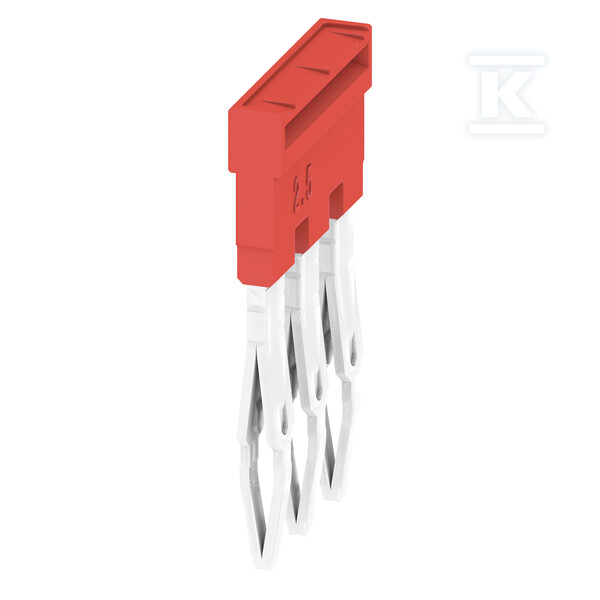

Krosni spojnica (terminal), priključiva, crvena, 24 A, Broj polova: 3, Razmak u mm: 5.10, Izolovano: Da, Širina: 13 mm, ZQV 2.5N/3 RD 2108690000

Konstrukcija i izrada

Preklopni most ZQV 2.5N/3 RD služi za stvaranje električnih veza između susednih terminala u upravljačkim ormarima i razvodnim ormarima - omogućava podelu potencijala ili prenos signala preko terminalskih blokova bez potrebe za korišćenjem dodatnih provodnika. Postavlja se putem priključka (plug-in) na terminale, što omogućava brzu montažu i demontažu bez alata - u poređenju sa vijčanim rešenjima, štedi dosta vremena tokom instalacije.

Izrađena je od plastike Wemid u crvenoj boji - ovaj materijal obezbeđuje visoku dielektričku otpornost i ispunjava standard protivpožarnosti UL 94 V-0, što znači samogasića svojstva i ograničeno širenje plamena. Kućište je izolovano i opremljeno zaštitom od dodira, tako da je čak i tokom servisnih radova rizik od slučajnog kontakta sa provodnim elementima minimizovan.

Dimenzije su kompaktne - širina 13 mm, visina 2,8 mm, dubina 24,7 mm. Razmak kontakata iznosi 5,1 mm, što odgovara standardnom razmaku terminala serije A (PUSH IN) i W (vijčanih) kod ovog proizvođača.

Parametri električnog rada

Nominalna kontinuirana struja je 24 A, a nominalni napon 400 V. Proizvod je potvrđen kao eksplozivno sigurna verzija Ex-e (zaštita od paljenja u zonama opasnim od eksplozije), što proširuje opseg primene na industrijske instalacije.

Temperatura kontinuiranog rada kreće se u opsegu od -60°C do +130°C, a temperatura okoline tokom rada iznosi od -5°C do +40°C. Skladištenje je dozvoljeno između -25°C i +55°C.

Ograničenja pri modifikaciji spojnice

Iz razloga stabilnosti i termike, može se razdvojiti maksimalno 60% kontaktnih elemenata spojnice - nije moguće preseći je na proizvoljan broj segmenata. Svaka upotreba preklopnog mosta smanjuje dozvoljeni nominalni napon na 400 V. Ako se spojnica preseče i koristi kao segment sa neizolovanim ivicama sečenja, napon opada na 25 V.

Primena i kompatibilnost

Spojnica odgovara terminalima serije A (PUSH IN) i W (vijčanim) sa poprečnim presekom žice do 2,5 mm². Tročlana konfiguracija omogućava povezivanje tri susedna terminala istovremeno - korisno kod izgradnje napojnih šina, grupisanja mase ili kreiranja zajedničkih potencijala za više kola.

Proizvod se standardno isporučuje u pakovanjima od po 60 kom. - što olakšava upravljanje zalihama na većim instalacijama.

Ispunjava zahteve direktive RoHS (bez SVHC supstanci iznad 0,1% težine) i poseduje potvrdu usklađenosti sa standardom EN 45545-2 za železnički saobraćaj.
