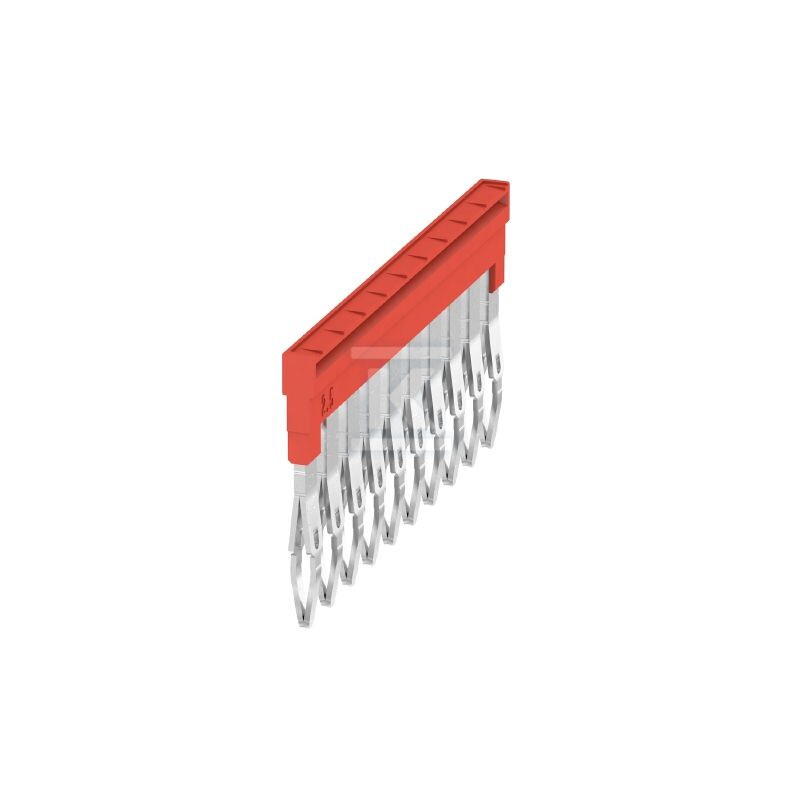

Krosni spojnica (terminal), utaknut, crvena, 17.5 A, Broj polova: 10, Razmak u mm: 3.50, Izolovano: Da, Širina: 33.5 mm, ZQV 1.5N/10 RD 1985800000

Konstrukcija i izrada spojnice

Spojnica tipa ZQV namenjena je za rad sa terminal blokovima serije Z brenda Weidmüller sa poprečnim presekom 1,5 mm². Izrađena je od Wemid plastike - materijala koji obezbeđuje visoku dielektričnu čvrstoću i klasu zapaljivosti UL 94 V0 (samogasi se, ne širi plamen).

Korak od 3,50 mm i konstrukcija tipa plugged (uklapa se) omogućavaju montažu bez alata - dovoljno je pritisnuti spojnicu u žlebove terminala. Demontaža takođe ne zahteva specijalizovani alat - dovoljno je nežno odvojiti element.

Ukupna širina je 33,5 mm, a deset polova omogućava istovremeno povezivanje deset terminala u jednom redu.

Izolacija i zaštita od dodira

Spojnica je potpuno izolovana - svaki kontakt ima sopstveni štit koji štiti od slučajnog električnog kontakta. Ugrađena shock protection ispunjava bezbednosne zahteve pri montaži i eksploataciji čak i u uskim prostorima razvodnih ormana.

Zahvaljujući izolaciji, nema potrebe za korišćenjem dodatnih pregrada između premostenih terminala - instalacija je brža i kompaktnija.

Primena i kompatibilnost

Osnovna primena je distribucija potencijala - napajanje više kola iz jednog izvora bez potrebe za vođenjem zasebnih provodnika kroz svaki terminal. Druga tipična upotreba je prenos signala između terminal blokova (npr. kontrolni signali sa PLC-a ka više izvršnih uređaja).

Crvena boja tradicionalno označava kontrolna kola ili fazu u Weidmüller sistemima - što olakšava organizaciju kablovanja i kasniju dijagnostiku.

Proizvođač nudi pun spektar varijanti boja (narandžasta za pomoćna kola, plava za masu/uzemljenje) i različit broj polova - od 2 do čak 50 - što omogućava odabir odgovarajućeg modela za konkretnu aplikaciju.

Radni parametri i odobrenja

Nominalna kontinuirana struja iznosi 17,5 A, što pri standardnom opterećenju razvodnog ormana obezbeđuje marginu bezbednosti dovoljnu za većinu industrijskih aplikacija - od jednostavnih kontrolnih kola do složenijih sistema automatizacije.

Nominalni napon od 400 V AC/DC pokriva tipične zahteve industrijskih mreža niskog napona.

Spojnica poseduje ATEX / Ex e sertifikaciju koja omogućava upotrebu u zonama opasnim od eksplozije (gas i prašina). Proizvod je u skladu sa RoHS direktivom i ne sadrži SVHC supstance sa posebne REACH liste.
