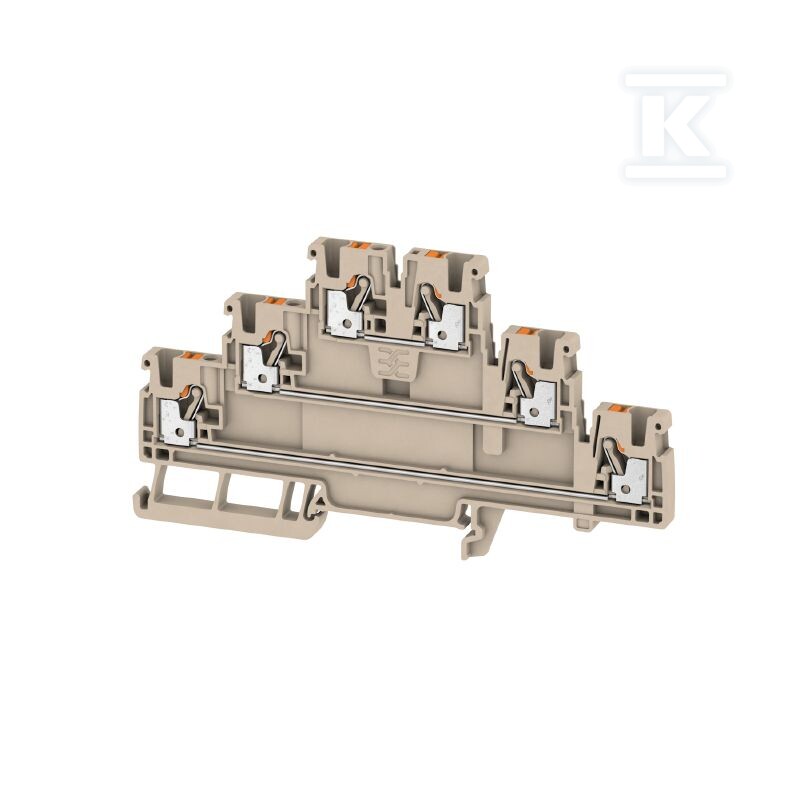

Modularna višeredna stezna, PUSH IN, tamno bež, 2.5 mm², 800 V, broj priključaka: 6, broj nivoa: 3, TS 35, V-0, A3T 2.5 2428510000

Tri nivoa u jednoj stezaljci - kompaktno rešenje za industrijske razvodne table

Trostrukna konstrukcija ovog terminalnog bloka omogućava povezivanje čak šest provodnika na veoma malom prostoru - širina kućišta je svega 5,1 mm, a visina 64,5 mm. Takva gustina konekcija omogućava da u upravljačkim ormarima i razvodnim tablama industrijske automatike ostane više mesta za ostale komponente. Montaža na DIN šinu TS 35 je standardna i ne zahteva dodatne adaptere.

Tehnologija PUSH IN omogućava uvlačenje jednokrakih, višestrukih i savitljivih provodnika bez upotrebe alata - dovoljno je gurnuti pripremljeni kraj žice u otvor, a opružni stezni mehanizam sam obezbeđuje sigurno povezivanje. Za savitljive provodnike sa krutim završecima (DIN 46228/1 i DIN 46228/4) podržavaju se i duži i kraći buksni. Maksimalni radni poprečni presek je 2,5 mm², što odgovara opsegu AWG 28-12.

Konstrukcija i materijali

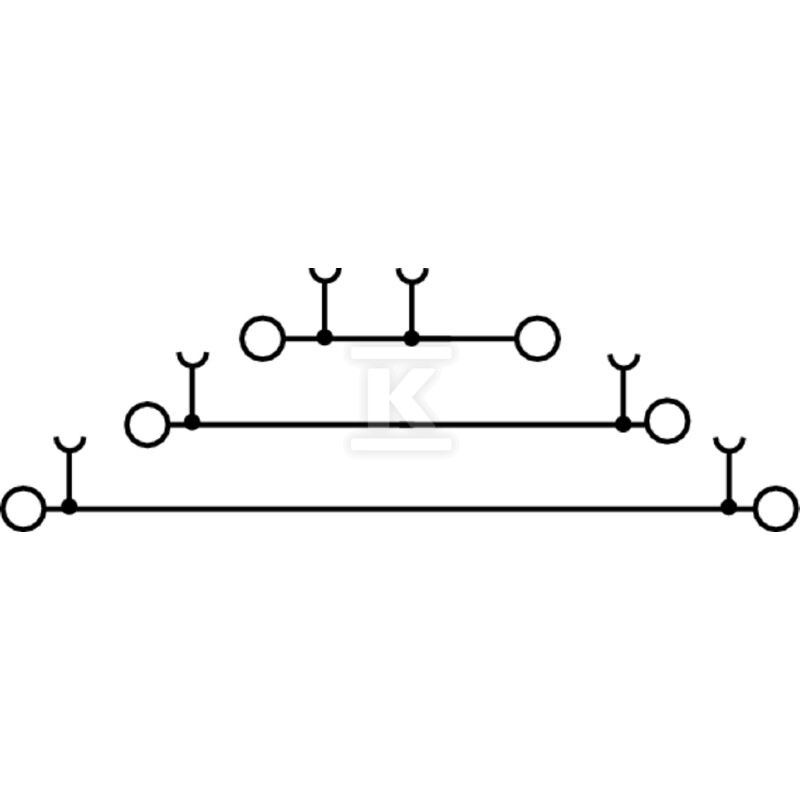

Kućište je izrađeno od plastike Wemid - termoplastičnog poliamida otpornog na visoke radne temperature (do 130°C) i klasifikovanog kao UL94 V-0, što znači samogasića svojstva čak i u slučaju kontakta sa plamenom. Provodni elementi su izrađeni od bakra obloženog kalajom - ovakva kombinacija garantuje nizak kontaktni otpor i električnu stabilnost tokom eksploatacije. Unutrašnji nivoi su električno povezani putem poprečnih spojnica (mostova).

Opseg radnih temperatura od -60°C do +130°C omogućava primenu ove stezaljke kako u industrijskim hladnjačama, tako i u okruženjima sa povišenom temperaturom.

Električni parametri i odobrenja

Nominalni radni napon iznosi 800 V AC, a nominalna struja 22 A. Proizvod ispunjava normu IEC 60947-7-x za terminale i poseduje ATEX i IECEx sertifikate za upotrebu u zonama opasnim od eksplozije - što potvrđuje oznaka EN 60079-7 Ex. Takođe ispunjava zahteve RoHS direktive i slobodan je od ftalata.

Za instalacije koje zahtevaju proširenje dostupni su namenski dodaci - poprečne spojnice ZQV serije N (izolovane, u narandžastoj, plavoj i crvenoj boji), krajnje pločice AEP 3T 2.5 i ZST držače za TS 35 šine.

Višeslojni blok A3T dokazuje svoju efikasnost tamo gde je potrebno uštedeti prostor uz očuvanje pune funkcionalnosti razvodne table - u PLC aplikacijama, sistemima za upravljanje mašinama i procesnim instalacijama.
