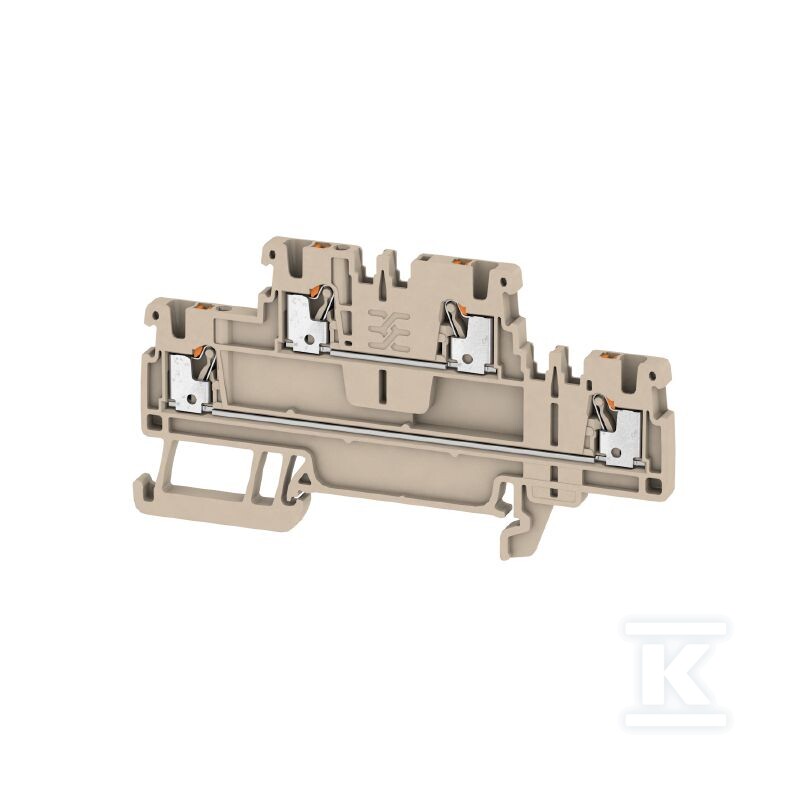

Modularna višeredna stezna klema, PUSH IN, tamno bež, 1.5 mm², 500 V, broj priključaka: 4, broj nivoa: 2, TS 35, V-0, A2T 1.5 2469370000

Dvoslojni stezni terminal za industrijske instalacije

Predviđen za brzo i sigurno povezivanje provodnika u razvodnim ormarima i upravljačkim ormarima - dvoslojni Push-in stezni terminal omogućava uštedu prostora na DIN šini zahvaljujući vertikalnoj konfiguraciji dva nezavisna nivoa. Push-in tehnologija eliminiše potrebu za zatezanjem vijčanih steznika - dovoljno je umetnuti provodnik pripremljen na standardan način ili sa buksom, dok opružni mehanizam samostalno obezbeđuje trajan električni kontakt.

Konstrukcija i materijali

Kućište izrađeno od termoplastične smole Wemid karakteriše klasa zapaljivosti UL 94 V-0 - ne širi plamen i otporno je na visoku radnu temperaturu koja dostiže 130°C. Provodljivi kontakti su izrađeni od kaljenog čelika (otpornog na mehanička opterećenja) i bakra obloženog kalajom, što garantuje nizak otpor prelaza i dugotrajnu stabilnost veza.

Dimenzije kućišta su 84 mm visine, 45 mm dubine i svega 3,5 mm širine - uska konstrukcija omogućava gusto pakovanje više terminala na TS 35 šinu bez suvišnog razmaka.

Radni parametri i sertifikati

Terminal radi sa nominalnim naponom od 500 V i strujom od 16 A, podržavajući provodnike poprečnog preseka od 0,14 mm² do 1,5 mm² - kako žicu, tako i višežilne provodnike i savitljive provodnike sa buksom. Opseg radnih temperatura iznosi od −60°C do +130°C, što omogućava primenu u teškim uslovima okruženja.

Proizvod poseduje sertifikate ATEX (TUEV16ATEX7909U) i IECEx (IECEXTUR16.0036U), što znači odobrenje za upotrebu u zonama opasnim od eksplozije - u sistemima II 2 G D pri naponu do 440 V i struji od 13,5 A. Takođe ispunjava standard IEC 60947-7-1 i zahteve RoHS direktive.

Primena i kompatibilnost

Dvoslojna konstrukcija omogućava razdvajanje kola na dva nezavisna potencijala - svaki nivo ima dve tačke stezanja (ukupno četiri priključka). Odsustvo unutrašnjeg povezivanja između nivoa pruža potpunu fleksibilnost u projektovanju signalnih i napojnih instalacija.

Terminalu odgovaraju dodaci iz ponude proizvođača: kratkospojni mostići serije ZQV 1.5N (dostupne u različitim konfiguracijama), ATPG adapteri za testiranje i ZEW bočni graničnici za fiksiranje krajnjih elemenata u setu.
