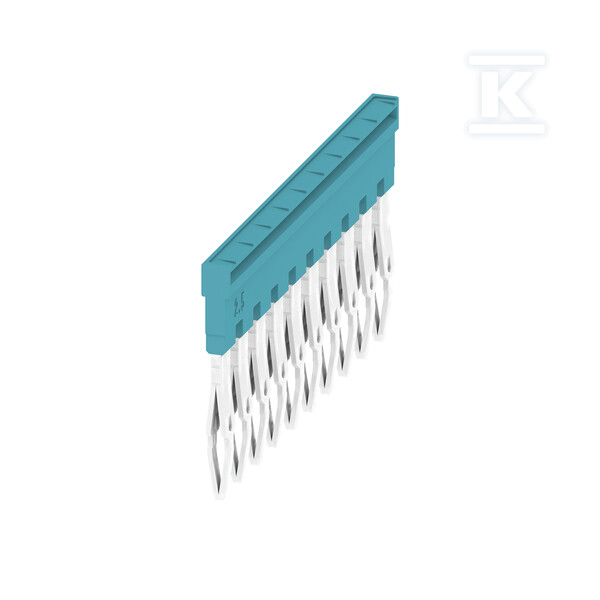

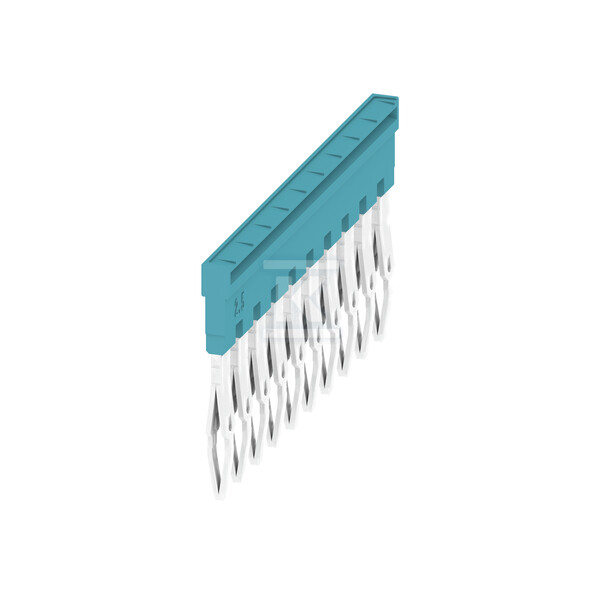

Mostičasti spojnik (terminal), utična, plava, 24 A, Broj polova: 10, Razmak u mm: 5.10, Izolovano: Da, Širina: 48.7 mm, ZQV 2.5N/10 BL 1527880000

Efikasna distribucija potencijala u modularnim stezama

Preklopna spojnica ZQV 2.5N/10 BL služi za realizaciju ukrštenih veza između susednih blokova terminala - omogućavajući raspodelu ili prenos signala bez potrebe za individualnim ožičavanjem svakog terminala. Dovoljno je umetnuti modul u odgovarajuće utore kako bi se istovremeno povezalo do deset polova.

Konstrukcija tipa plugged označava montažu na pritisak - bez alata i lemljenja. Korak 5,10 mm i ukupna širina 48,7 mm odgovaraju standardnim terminalima serije Z kompanije Weidmüller.

Električni i termički parametri

Nominalna struja 24 A omogućava prenos signala i potencijala u kontrolnim kolima i u distribuciji niskonaponskog napajanja. Nominalni napon iznosi 400 V, pri čemu proizvođač zadržava pravo na njegovu redukciju na 25 V u slučaju sečenja spojnice na manje segmente sa golim ivicama.

Osnovni materijal Wemid (poliamid) obezbeđuje kontinuiran rad u opsegu od -60 °C do +130 °C, što se dokazuje kako u industrijskim hladnjačama, tako i kod izvora toplote generisane opterećenim elementima instalacije.

Bezbednost upotrebe i zaštita od dodira

Izolovano kućište od plastike koja ispunjava klasu zapaljivosti UL 94 V‑0 štiti od slučajnog kontakta sa provodnim elementima - što je posebno važno kod razdvojenih segmenata spojnice. Verzija Ex‑e potvrđuje sposobnost rada u zonama opasnim od eksplozije (gasne i prašne eksplozivne atmosfere).

Prilikom planiranja instalacije treba uzeti u obzir ograničenje koje proizilazi iz mehaničke i termičke stabilnosti - dozvoljeno je razbijanje maksimalno 60% kontaktnih elemenata. To znači da se kod punog desetopolnog modula realno može polomiti šest kontakata.

Radni i ekološki uslovi

Temperatura skladištenja se kreće u opsegu od -25 °C do +55 °C, dok dozvoljena temperatura okoline tokom kontinuiranog rada iznosi od -5 °C do +40 °C. Proizvod je u skladu sa RoHS direktivom - ne sadrži SVHC supstance iznad 0,1% mase - i ispunjava zahteve klasifikacije ETIM EC000489 kao spojnica za premošćavanje.
