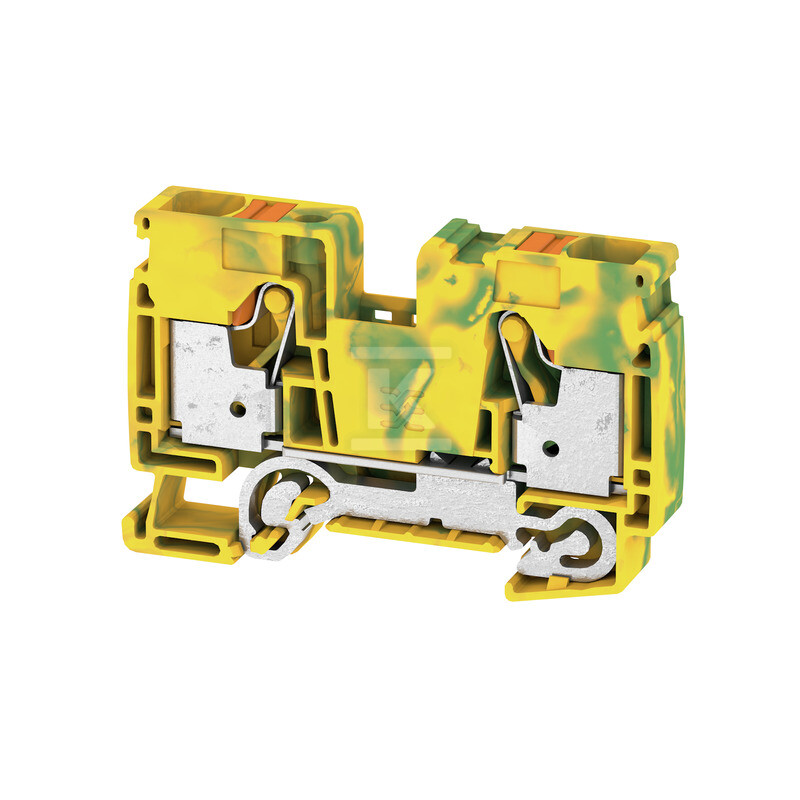

PE klema, PUSH IN, zelena / žuta, 16 mm², 1000 V, broj priključaka: 2, broj nivoa: 1, TS 35, V-0, Wemid, A2C 16 PE 2494010000

Push-In uzemljivačka za šine TH35

PE terminalni blok namenjen je brzom i pouzdanom povezivanju zaštitnih (uzemljujućih) provodnika u razvodnim tablama i upravljačkim ormarima koji se montiraju na DIN šinu TH35. Jednodelna konstrukcija sa dve tačke povezivanja omogućava kreiranje kontinuiranih uzemljujućih mostova – dovoljno je primeniti odgovarajuće koordinisane mostove između uzastopnih terminala.

Kućište izrađeno od termoplastične Wemid plastike obezbeđuje visoku termičku otpornost u opsegu od -60°C do +130°C, što je prikladno kako za hladne skladišne hale, tako i za rad uređaja koji generišu toplotu. Klasifikacija zapaljivosti V-0 prema UL94 označava samogasički materijal – čak i pri kontaktu sa izvorom vatre, plamen se ne širi po površini kućišta.

Push-In povezivanje i kompatibilnost provodnika

Push-In tehnologija omogućava umetanje žičanih i višežilnih provodnika bez upotrebe alata – dovoljno je otvoriti otvor pritiskom poluge ili gurnuti kraj žice u priključni otvor (u slučaju žičanih žica). Za višežilne ili savitljive provodnike preporučuje se upotreba bužirnih završetaka, što stabilizuje kontakt i olakšava višestruko prebacivanje.

Opseg podržanih poprečnih preseka je širok:

Tip provodnika	Minimalni presek	Maksimalni presek
Žičani	0,5 mm²	16 mm²
Višežilni sa bužirnim završetkom	0,5 mm²	16 mm²
Višežilni bez bužirnog završetka	0,5 mm²	25 mm²
Višežilni (multi-core)	10 mm²	25 mm²

Za instalacije koje zahtevaju PEN funkciju (zaštitno-neutralni spoj), terminal podržava i ovu konfiguraciju – što je važno u građevinskim i industrijskim razvodnim tablama, gde pojednostavljena kablovska infrastruktura smanjuje broj vođenih žica.

Konstrukcija kontakata i mehanička izdržljivost

Provodljivi delovi su izrađeni od bakra obloženog kalajom – kalajni sloj štiti od korozije i oksidacije kontakta, istovremeno održavajući nizak otpor prelaza na nivou od 0,42 mΩ. Mehanički nosivi elementi (opruge za pritisak) izrađeni su od kaljene čelične vrste, koja izdržava višestruke cikluse umetanja i vađenja provodnika bez gubitka sile pritiska.

Nominalno opterećenje kratkim spojem pri preseku od 16 mm² iznosi 1920 A, što garantuje bezbedno odvođenje struje kratkog spoja tokom vremena dovoljnog za aktivaciju viših stepena zaštite (osigurači, prekidači). Gubitak snage od 2,43 W pri punom opterećenju nalazi se u okviru IEC standarda za uređaje ovog tipa.

Norme i odobrenja

Terminal ispunjava zahteve norme IEC 60947-7-2, koja definiše detaljne parametre za šinske zaštitne terminale – uključujući geometrijske dimenzije provodnih delova (kalibar A6), ispitni napon od 8 kV i prenaponsku kategoriju III pri stepenu zagađenja 3.

Proizvod takođe poseduje ATEX i IECEx sertifikate za primenu u zonama opasnim od eksplozije (broj ATEX sertifikata: TUEV16ATEX7909U), što proširuje njegovu upotrebu na petrohemijske i rudarske instalacije. cURus odobrenje potvrđuje usklađenost sa zahtevima američkog i kanadskog tržišta.

Dimenzije su 12 × 80,5 × 51,5 mm – kompaktna širina omogućava gustu smestivost više terminala u razvodnoj tabli, dok visina uzima u obzir rezervu za slobodno rukovanje provodnicima tokom montaže. Masa od oko 48 g ne opterećuje prekomerno DIN šinu niti konstrukciju razvodne table.

Za montažu je potrebna poklopna pločica (dostupna zasebno kao End Plate AEP 2C) – ona predstavlja izolacionu barijeru između poslednjeg terminala u nizu i susednih elemenata razvodne table, te štiti od slučajnog kontakta sa delovima pod naponom.
