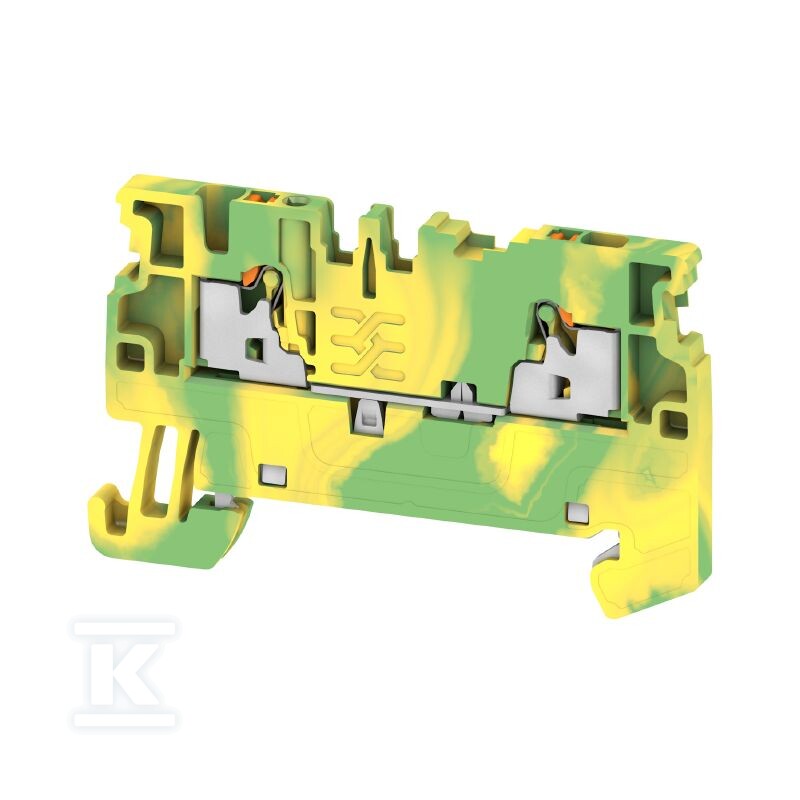

PE stezna klema, PUSH IN, zelena / žuta, 1.5 mm², 500 V, broj priključaka: 2, broj nivoa: 1, TS 35, V-0, Wemid, A2C 1.5 PE 1552680000

Brza montaža uzemljujućih provoda pomoću tehnologije PUSH IN

PE zaštitna stezaljka namenjena je za povezivanje i razdvajanje uzemljujućih provoda u električnim instalacijama na DIN TH35 šini. Tehnologija PUSH IN eliminiše potrebu za korišćenjem alata prilikom povezivanja žičnih i žilnih provoda - dovoljno je samo umetnuti provod u stezaljku, a opružni mehanizam automatski obezbeđuje sigurno povezivanje. Za žilne provode preporučuje se upotreba bužirnih završetaka usklađenih sa DIN 46228/4.

Dvostruka stezaljka omogućava povezivanje dva provoda poprečnog preseka od 0,14 mm² do 1,5 mm², što pokriva tipične opsege koji se koriste u građevinskim i industrijskim instalacijama.

Konstrukcija i materijali kućišta

Kućište je izrađeno od plastike Wemid - termoplastičnog poliamida koji je razvio Weidmüller, a koji se odlikuje visokom mehaničkom otpornošću i dimenzionalnom stabilnošću u širokom opsegu radnih temperatura.

Boja zeleno-žuta je u skladu sa međunarodnom konvencijom za označavanje zaštitnih provoda (PE), što olakšava identifikaciju tokom instalacije i servisiranja razvodnih ormana.

Geometrijske dimenzije:

• Širina: 3,5 mm
• Visina: 55 mm
• Dubina: 33,5 mm
• Neto masa: 6,77 g

Montaža na šinu TS 35 (DIN TH35) vrši se bez dodatnih montažnih elemenata - stezaljka se jednim pokretom zaklapa na šinu.

Električni parametri i otpornost na spoljne uticaje

Nominalni radni napon iznosi 500 V AC/DC, a dozvoljena kratkospojna struja za presek od 1,5 mm² iznosi 180 A. Otpornost na udarni napon dostiže 6 kV, što obezbeđuje marginu sigurnosti u instalacijama izloženim atmosferskim prenaponima i prenaponima pri komutaciji.

Opseg radnih temperatura od −60°C do +130°C omogućava primenu kako u industrijskim hladnjačama, tako i u uslovima povišene temperature - npr. u blizini grejača ili u razvodnim ormanima izloženim sunčevom zračenju.

Klasa zapaljivosti UL94 V-0 označava samogasiću plastiku - u slučaju požara ne održava sagorevanje.

Sertifikati i standardi usklađenosti

Stezaljka ispunjava zahteve standarda IEC 60947-7-2, koji definiše detaljne parametre za zaštitne stezaljke koje se koriste u električnim uređajima.

Dodatno poseduje sertifikate za upotrebu u zonama opasnim od eksplozije:

• ATEX: sertifikat TUEV16ATEX7909U
• IECEx: sertifikat IECEXTUR16.0036U

Oznaka Ex eb II C Gb potvrđuje pogodnost u gasovitim okruženjima grupe II C pri kategoriji zaštite Gb.

Proizvodnja u Nemačkoj - fabrika Weidmüller Interface GmbH & Co. KG u Detmoldu - osigurava ponovljivu kvalitetnu izradu potvrđenu cURus i CSA odobrenjima za američko i kanadsko tržište.
