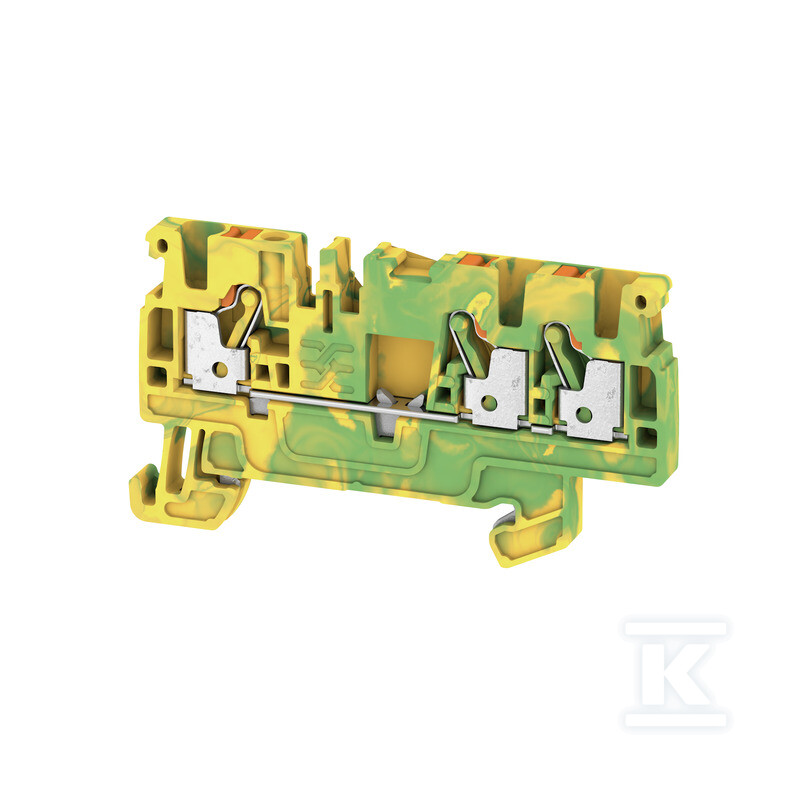

PE stezna klema, PUSH IN, zelena / žuta, 2.5 mm², 800 V, broj priključaka: 3, broj nivoa: 1, TS 35, V-0, Wemid, A3C 2.5 PE 1521670000

Push-in uzemljivačka za DIN šine

Steznik namenjen povezivanju zaštitnih provodnika (PE) direktno na montažnu šinu - služi kao tačka razdeljenja uzemljenja u električnoj instalaciji. Zeleno-žuta boja je standardna oznaka zaštitnih i zaštitnih nultih provodnika širom Evrope; jasno ukazuje na funkciju izjednačavanja potencijala i eliminiše rizik od greške tokom montažnih ili servisnih radova.

Push-in povezivanje i podržani provodnici

Push-in tehnologija omogućava brzo povezivanje žičnih i višežilnih provodnika - dovoljno je umetnuti ogoljeni kraj provodnika u steznik bez upotrebe alata. Za višežilne provodnike bez buksnog završetka ili sa njim, maksimalni poprečni presek iznosi 4 mm², što pruža određenu marginu fleksibilnosti pri odabiru radnih provodnika u odnosu na nominalni presek samog steznika (2.5 mm²). Dužina izolacije provodnika treba da iznosi 10 mm - proizvođač je precizno odredio ovu dimenziju za ispravan kontakt.

Steznik sadrži tri priključka na istom nivou - stoga je moguće razdeliti uzemljenje na nekoliko grana ili povezati segmente zaštitnih šina bez dodatnih elemenata.

Konstrukcija i uslovi rada

Kućište izrađeno od termoplastične plastike Wemid obezbeđuje klasu zapaljivosti UL94V-0 - materijal koji se sam gasi ne održava plamen nakon uklanjanja izvora paljenja; ovo je važno u industrijskim razvodnim ormanima i aplikacijama koje zahtevaju povećanu protivpožarnu sigurnost.

Kontakti su izrađeni od kaljenog čelika (otpornog na mehanička opterećenja) i bakra obloženog kalajom - spoj koji garantuje trajan električni kontakt i otpornost na koroziju u industrijskim uslovima.

Raspon radnih temperatura od -60 °C do +130 °C omogućava da se steznik odlično pokazao kako u industrijskim hladnjačama, tako i u blizini uređaja koji generišu toplotu - tipične outdoor instalacije ili proizvodne hale ovde ne predstavljaju problem.

Nominalni napon 800 V AC i nominalna struja 24 A omogućavaju primenu u tipičnim niskonaponskim razvodnim kolima.

Montaža i dimenzije

Širina kućišta od 5.1 mm označava kompaktnu konstrukciju - na standardnoj DIN šini TH-35 mm može stati preko sto ovakvih steznika jedan pored drugog u konvencionalnom razvodnom ormaru. Visina od 66.5 mm i dubina od 36.5 mm su tipične dimenzije za ovu klasu proizvoda; odgovaraju većini razvodnih kutija i upravljačkih ormana.

Montaža na TS35 šinu je jednostavna - jedan klik i steznik je čvrsto postavljen; demontaža zahteva ravni odvijač za oslobađanje blokirajuće poluge.

Sertifikati i standardi

Proizvod poseduje međunarodnu homologaciju koja potvrđuje usklađenost sa strogim bezbednosnim standardima - između ostalih CE, CSA, cURus, UKCA, IECEx kao i ATEX sertifikate za zone opasne od eksplozije (Ex I). Takođe ispunjava direktivu RoHS o ograničenju opasnih supstanci u električnoj opremi.

Proizvodi nemačke proizvodnje - brend Weidmüller se decenijama povezuje sa preciznošću izrade instalacionih komponenti za industriju i energetiku.
