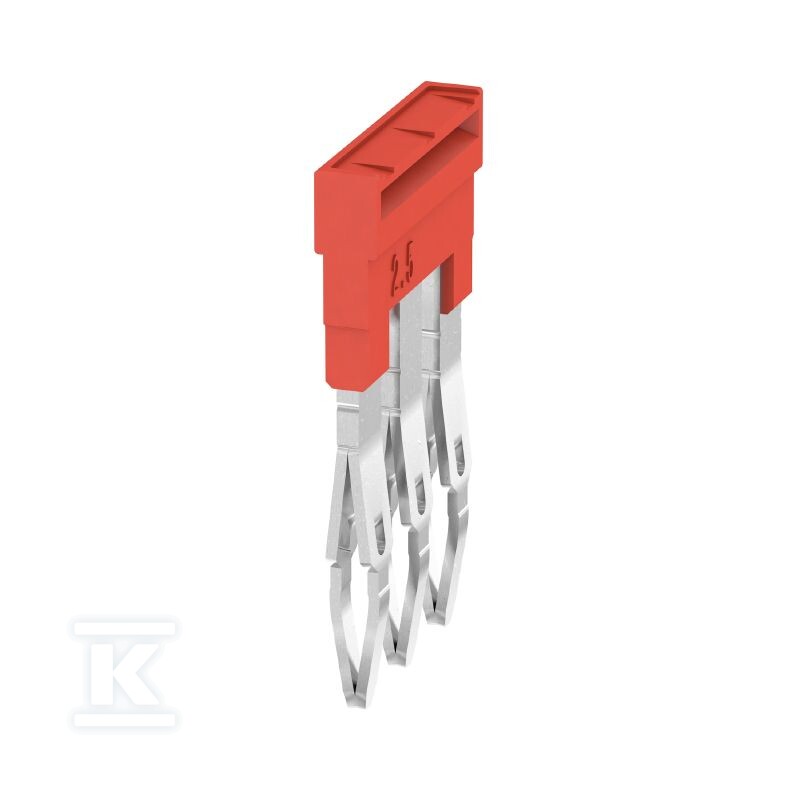

Preklopni konektor (terminal), utični, crveni, 17.5 A, Broj polova: 3, Raster u mm: 3.50, Izolovan: Da, Širina: 9 mm, ZQV 1.5N/3 RD 1985670000

Distribucija potencijala u kompaktnom obliku

Premošćivač ZQV 1.5N/3 RD služi za brzo povezivanje kontakata u steznim blokovima - omogućava prenos istog električnog potencijala kroz nekoliko susednih stezara bez potrebe za korišćenjem dodatnih provodnika. U praksi omogućava izgradnju distribucijskih šina unutar razvodnih ormana, instalaciju zajedničkih signalnih linija i kreiranje funkcionalnih grupa u jednom nizu stezara.

Konstrukcija tipa comb bridge (grebenasti most) zasnovana je na uvlačenju elementa u proreze između stezara - montaža se vrši bez alata i ne zahteva rastavljanje postojećeg ožičenja.

Kompatibilnost sa serijom A i konstrukcija

Proizvod pripada porodici ZQV dizajniranoj za stezare A-series PUSH IN sa poprečnim presekom provodnika do 1,5 mm². Koloristička karakteristika - crvena - olakšava identifikaciju faznih ili signalnih vodova u fazama instalacije i servisiranja.

Korak od 3,50 mm odgovara standardnom razmaku stezara u seriji A - spojnica savršeno pristaje bez zazora ili potrebe za podešavanjem.

Eksploatacijski parametri

Struja do 17,5 A pri koraku od 3,50 mm označava solidnu marginu za tipične aplikacije upravljanja i signalizacije - instalater može bezbedno opteretiti svaki vod bez rizika od pregrevanja spojeva. Ukupna širina je 9 mm, što uz tri polovi obezbeđuje kompaktne dimenzije koje se uklapaju čak i u gusto popunjene automatizacione razvodne ormane. Konstrukcija je potpuno izolovana.

Proizvod je dostupan u verzijama od 2 do čak 50 polova, što omogućava skaliranje rešenja od pojedinačnih funkcionalnih grupa do razvijenih distribucijskih magistrala - izbor broja vodova zavisi od arhitekture konkretne instalacije.
