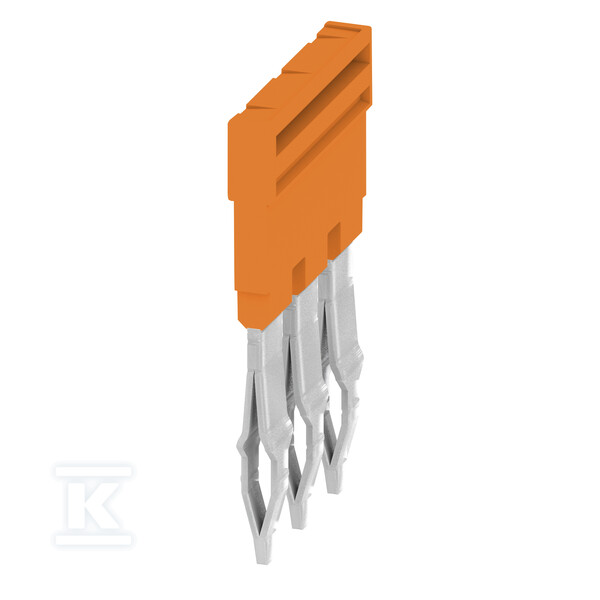

Preklopni konektor (terminal), utični, narandžasti, 32 A, Broj polova: 3, Raster u mm: 6,10, Izolovan: Da, Širina: 16 mm, ZQV 4N/3 1527940000

Poprečna spojnica za brzu distribuciju potencijala između terminala

Preklopni spoj ZQV 4N/3 omogućava kreiranje električnih veza između susednih terminalskih blokova bez potrebe za vođenjem dodatnih provodnika. Služi za distribuciju potencijala i prenos signala u razvodnim tablama i upravljačkim ormarima - dovoljno je umetnuti spojnicu u odgovarajuće žlebove na terminalima.

Ovakvo rešenje ubrzava montažu i smanjuje broj tačaka povezivanja, što se prevodi u manji rizik od kvarova tokom eksploatacije.

Konstrukcija i izrada

Spojnica se sastoji od tri paralelne steze sa rastrom od 6,1 mm, što odgovara standardnom razmaku šinarnih spojnica koji se koriste u industrijskim i fotonaponskim aplikacijama. Kućište je potpuno izolovano, što eliminiše rizik od slučajnog kontakta sa provodnim elementima pod naponom i štiti od kratkih spojeva između susednih staza.

Verzija Ex-e (protiveksplozivna) potvrđuje sposobnost rada u zonama opasnim od eksplozije - tamo gde bi obični instalacioni elementi mogli predstavljati izvor paljenja eksplozivne atmosfere.

Nominalna struja od 32 A omogućava primenu spojnice u kolima sa značajnim opterećenjem - ne samo signalnim, već i napojnim kolima.

Kompatibilnost i montaža

Spojnica odgovara terminalskim blokovima serije Z brenda Weidmüller - jednog od vodećih proizvođača elektroinstalacione opreme na evropskom tržištu. Montaža se vrši umetanjem elementa u fiksirne žlebove na terminalima - bez alata, bez lemljenja ili dodatnih vijčanih veza.

Ukupna širina iznosi 16 mm, tako da spojnica zauzima minimalan prostor na DIN šini. Narandžasta boja olakšava identifikaciju ove vrste veze tokom pregleda i servisiranja razvodne table.

Proizvod se isporučuje kao višestruki element - pakovanje sadrži set komada koji omogućava realizaciju većeg broja preklopnih veza u jednoj instalaciji.
