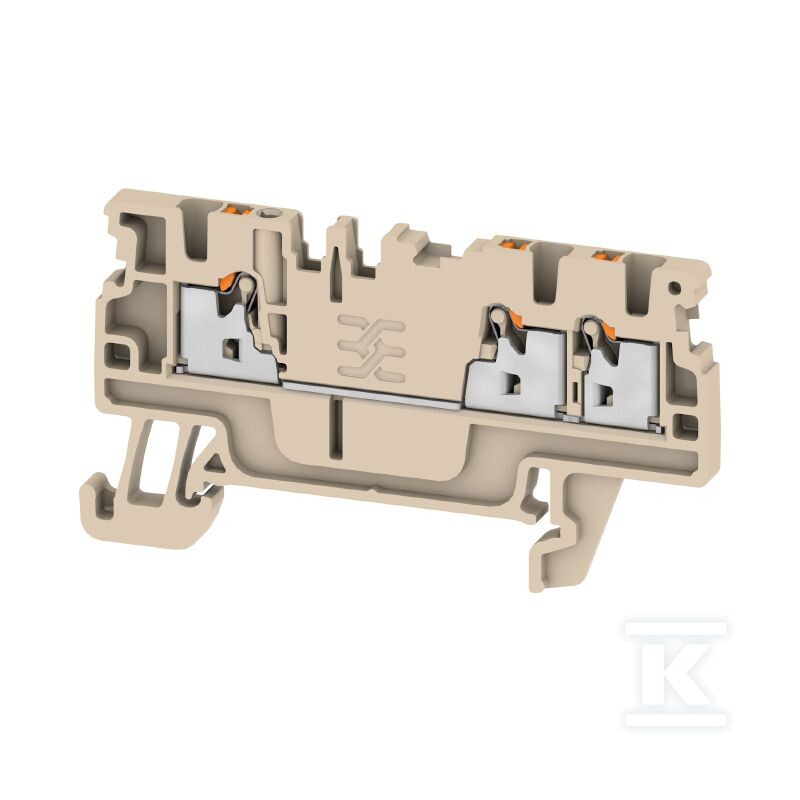

Prolazni stezni blok, PUSH IN, tamno bež, 1.5 mm², 17.5 A, 500 V, broj priključaka: 3, A3C 1.5 1552740000

Prolazna stezna šina PUSH IN za DIN šinu

Tehnologija PUSH IN omogućava brzo povezivanje jedrovodnih i višestrukih provodnika - dovoljno je umetnuti provodnik u priključni otvor, a opružni mehanizam će ga automatski blokirati. Za savitljive provodnike bez završnih čaura potrebno je pritisnuti dugme za otvaranje stezne kleštica; podržani su i završni čaurasti kontakti u skladu sa DIN 46228/4 i DIN 46228/1.

Kućište izrađeno od plastike Wemid u tamno-bež boji obezbeđuje termičku otpornost od -60°C do +130°C, a klasa zapaljivosti V-0 prema UL94 garantuje protivpožarnu sigurnost - što je važno kod instalacija u zatvorenim razvodnim kućištima.

Usklađenost sa standardima i sertifikati

Stezna šina poseduje sertifikate ATEX (TUEV16ATEX7909U) i IECEx (IECEXTUR16.0036U), što omogućava primenu u zonama ugroženim od eksplozije gasova i prašine - oznaka Ex eb II C Gb i II 2 G D. Maksimalni radni parametri u ATEX/IECEx režimu iznose 440 V / 15 A.

Ispunjava zahteve standarda:

• IEC 60947-7-1 - za niskonaponsku aparaturu,
• sertifikati cURus (E60693) i CSA (200039-70089609),
• direktiva RoHS, potvrđena usklađenost sa REACH SVHC.

Dozvoljeni poprečni presek terenskih kablova prema cURus/CSA iznosi od AWG26 do AWG14.

Radni parametri i mehanička konstrukcija

Nominalni priključni presek je 1,5 mm², nominalni napon 500 V AC/DC, nominalna struja 17,5 A. Tri stezne tačke na istom nivou omogućavaju razdvajanje signala ili paralelno povezivanje više provodnika - korisno kod izrade zajedničkih napojnih šina bez dodatnih mostovnih elemenata.

Dimenzije modula: | Parametar | Vrednost | |---|---| | Širina | 3,5 mm | | Visina | 61,5 mm | | Dubina | 33,5 mm | | Masa | 4,79 g |

Desna strana ostaje otvorena - zahteva montažu bočne zaštitne stranice ili završne pločice AEP kod poslednjeg bloka u nizu.

Aksesoari i mogućnosti proširenja

Proizvođač nudi kompatibilne aksesoare:

• Završne pločice AEP 3C 1.5 - zaštita otvorene strane,
• Spojnice ZQV - brzo kreiranje sabirnica,
• Testni priključci ATPG - merenje parametara bez odklanjanja provodnika,
• Obeleživači DEK/WS/MultiMark - trajno označavanje blokova i provodnika,
• Razdelni priključci APP - separacija kola ili izolacija spojnica.

Za pravilnu montažu potrebna je nosiva šina TS35; blok je fabrički opremljen zatrznem koji omogućava brzu montažu na šinu bez dodatnih držača.
