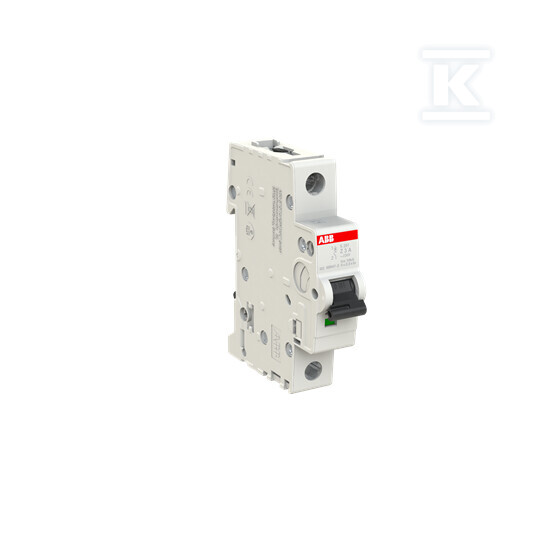

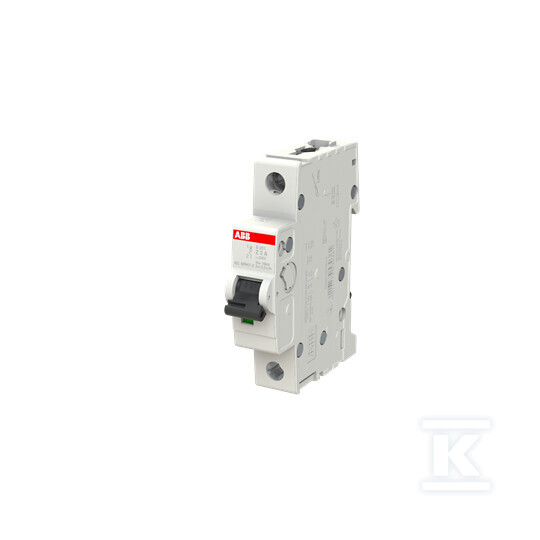

Interruptor automático, 1P, curva Z, 3A, 6kA, AC | S201-Z3 2CDS251001R0318

Protección fiable para instalaciones eléctricas – Interruptor automático ABB serie S201

Este interruptor automático monopolar de la marca ABB de la serie S201 es un elemento clave de cualquier instalación eléctrica segura y fiable. Diseñado para proteger los circuitos contra sobrecargas y cortocircuitos, proporciona tranquilidad tanto a los instaladores como a los usuarios finales. Se caracteriza por sus dimensiones compactas – ocupa solo un módulo en el carril DIN (ancho de 18 mm) – lo que facilita el montaje incluso en cuadros eléctricos estrechos.

Características y aplicación

El interruptor con característica Z se recomienda especialmente para proteger circuitos con altas corrientes de arranque, como los que se encuentran en dispositivos con motores de inducción (por ejemplo, bombas, ventiladores). Gracias a esta característica, el interruptor permite superar brevemente la corriente nominal sin desconectar el circuito innecesariamente, lo que minimiza el riesgo de interrupciones en el funcionamiento de los dispositivos. La corriente nominal de 3A lo hace ideal para proteger la iluminación, los enchufes y otros dispositivos de bajo consumo. La capacidad de corte de hasta 6kA a 230V y 400V garantiza una protección eficaz en caso de cortocircuito.

Construcción y parámetros técnicos

El interruptor está fabricado con materiales de alta calidad, lo que garantiza su durabilidad y fiabilidad. Tiene un grado de protección IP20, lo que significa protección contra el contacto con los dedos y contra la entrada de cuerpos sólidos mayores de 12,5 mm. La sección de los conductores conectados al interruptor varía de 0,75 mm² a 35 mm² para conductores unifilares y de 0,75 mm² a 25 mm² para conductores multifilares, lo que ofrece una gran flexibilidad durante el montaje. La temperatura ambiente en condiciones de funcionamiento se sitúa entre -25°C y +55°C, lo que permite su uso en diversas condiciones ambientales. Además, tiene una clase de limitación de energía 3 y una categoría de sobretensión III, lo que garantiza un alto nivel de seguridad. La tensión de impulso nominal soportada Uimp es de hasta 4kV.

• La característica Z es especialmente útil en circuitos con altas corrientes de arranque – permite superar brevemente la corriente sin desconectar el circuito.
• La capacidad de corte de hasta 6kA a 230V y 400V garantiza una protección eficaz contra los efectos de un cortocircuito.
• Las dimensiones compactas – un ancho de un módulo – facilitan el montaje incluso en cuadros eléctricos abarrotados.
• Un amplio rango de secciones de conductores (de 0,75 mm² a 35 mm² para conductores unifilares y de 0,75 mm² a 25 mm² para conductores multifilares) proporciona flexibilidad durante la instalación.
• El rango de temperatura de funcionamiento de -25°C a +55°C permite su uso en diversas condiciones ambientales.
• El grado de protección IP20 protege contra el contacto y la entrada de cuerpos sólidos.
