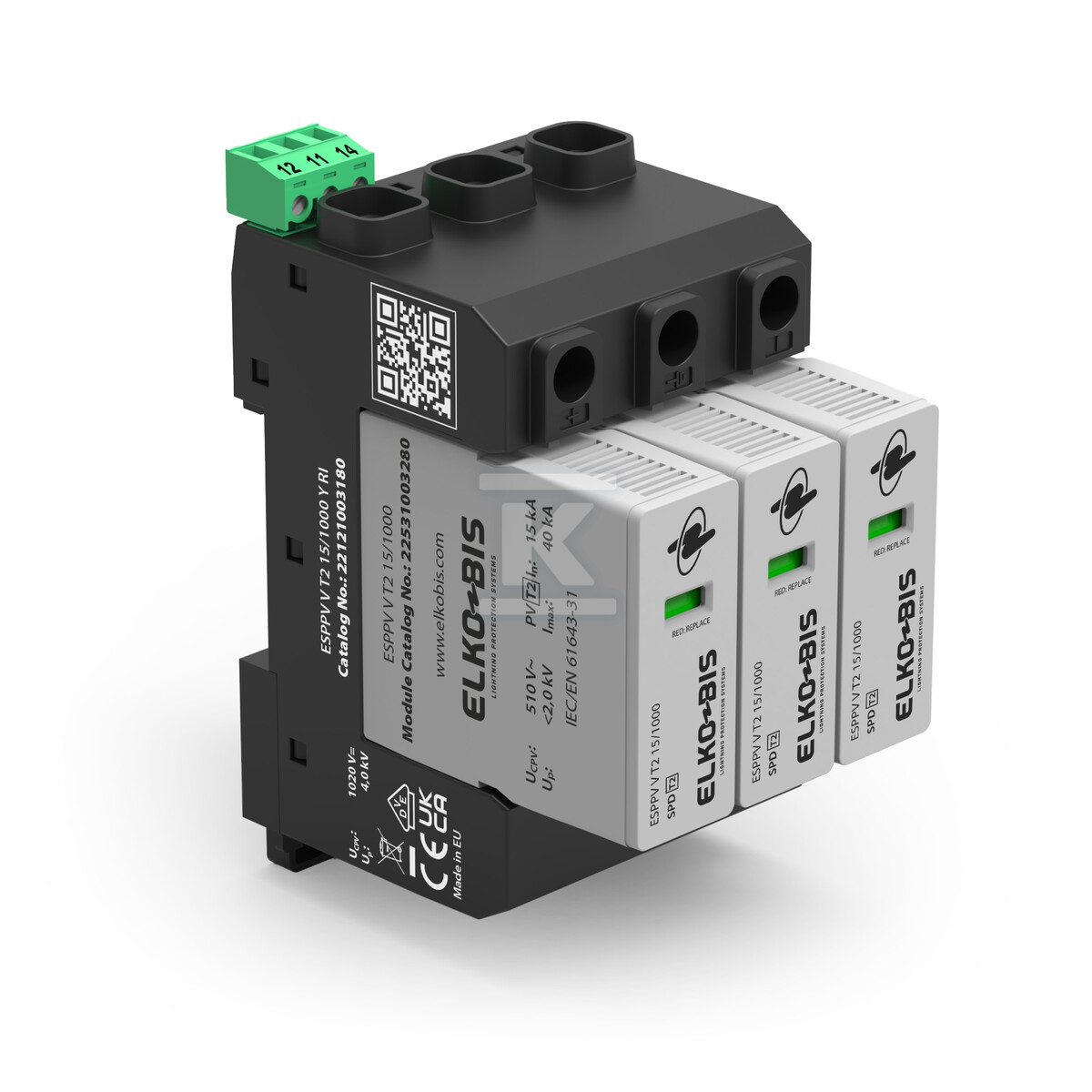

Limitador de sobretensiones ESPPV V T2 15/1000 Y 22121003080

Protección de instalaciones fotovoltaicas contra sobretensiones

Los descargadores de sobretensiones de la serie ESPPV V T2 están diseñados para proteger los circuitos de corriente continua en instalaciones fotovoltaicas. La configuración Y significa una configuración que protege dos líneas de trabajo con respecto a un punto de referencia común, una solución estándar para strings fotovoltaicos que generan tensiones de varios cientos de voltios.

La tensión máxima de la instalación PV de 1020 V DC permite el uso de este descargador en parques fotovoltaicos de mayor tamaño. La corriente nominal de descarga de 15 kA (8/20 µs) determina la capacidad de absorción de energía ante operaciones de conmutación y sobretensiones indirectas causadas, por ejemplo, por el impacto de un rayo en objetos cercanos. El valor pico de 40 kA es el máximo que el dispositivo permitirá pasar sin perder su función.

El dispositivo proporciona un nivel de protección de 4 kV, lo que reduce eficazmente la tensión pico a un nivel seguro para los inversores y los cables de DC. La resistencia a cortocircuitos de 10 kA permite la supervivencia en condiciones de cortocircuito hasta que actúe la protección de sobrecorriente externa, con un máximo de 160 A tanto en conexión en serie como en paralelo.

Construcción modular y señalización

El dispositivo ocupa 3 módulos en el raíl DIN TH-35 mm (ancho de aproximadamente 54 mm), un formato estándar para dispositivos modulares montados en cuadros eléctricos. Los módulos de protección son intercambiables; cada uno contiene un indicador óptico que señala el estado técnico: el color verde significa que está operativo, el rojo indica el desgaste del módulo y la necesidad de sustituirlo antes de reiniciar la instalación.

La instalación es posible en dos posiciones en el raíl DIN, lo que proporciona flexibilidad en la distribución de los cables. El grado de protección de la carcasa IP20 requiere el montaje dentro de un armario o cuadro eléctrico, una solución típica para dispositivos modulares.

Las secciones de los cables de conexión se encuentran en el rango de 4-35 mm² para cables monohilo, multihilo y flexibles, lo cual es suficiente para garantizar una baja resistencia de conexión y una derivación segura de la corriente de cortocircuito a tierra.

Funcionamiento continuo y aplicación

Los descargadores ESPPV V T2 se clasifican como tipo 2, lo que significa la capacidad de absorber repetidamente la energía de sobretensión sin destrucción, algo esencial ante las frecuentes operaciones de conmutación de los inversores o cambios de carga en los strings PV.

La tensión de funcionamiento continuo se selecciona según el principio UCPV ≥ 1,2 × UOC STC, es decir, al menos un 20% superior a la tensión de circuito abierto medida en las condiciones estándar de prueba de los módulos fotovoltaicos. Con una tensión nominal de 1000 V DC, la tensión máxima de funcionamiento continuo es de 1020 V DC.

La ausencia de una protección integrada y de un contacto para señalización remota simplifica la construcción; la decisión de ampliar el sistema de monitorización recae en el instalador, quien puede, por ejemplo, implementar relés externos para monitorizar el estado de los módulos individuales.

La diferencia entre la sección máxima del cable flexible (25 mm²) y la del monohilo/multihilo (35 mm²) se debe a los diferentes requisitos de las normas relativas al terminal de conexión: en secciones multihilo más grandes se utilizan terminales o punteras de cable que reducen la sección de contacto efectiva.

El dispositivo no está destinado a redes AC ni a sistemas TT/TN/TN-S/TN-C/TN-C-S; su ámbito de aplicación son exclusivamente los circuitos de DC, debido a la característica de tensión típica de las instalaciones fotovoltaicas.
