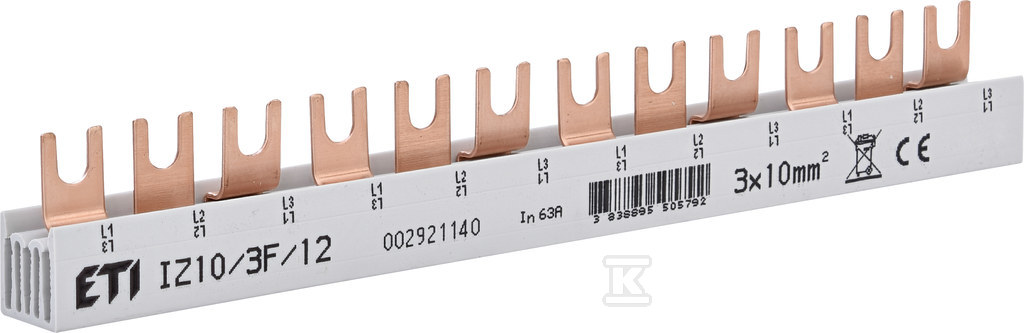

Barra colectora aislada IZ10/3F/12 002921140

Barra colectora aislada para aparatos modulares

La barra colectora aislada IZ10/3F/12 es un elemento clave en los sistemas de instalaciones eléctricas, diseñada para la conexión rápida y segura de aparatos modulares en cuadros eléctricos. El producto con número de catálogo 002921140 pertenece a la familia de barras colectoras aisladas de ETI POLAM y constituye un equipamiento adicional indispensable para interruptores magnetotérmicos, diferenciales y seccionadores.

Construcción y materiales de alta calidad

La barra está fabricada con cobre tipo M1EZ6 de 1,5 mm de espesor, lo que garantiza una excelente conductividad eléctrica y pérdidas de energía mínimas. El núcleo conductor está protegido por un aislamiento de PVC resistente a altas temperaturas y autoextinguible, que garantiza una explotación segura en condiciones industriales. El diseño de horquilla tipo IZ permite un montaje rápido mediante la inserción en los terminales correspondientes de los aparatos eléctricos.

Los parámetros técnicos incluyen una sección transversal de 10mm², una corriente nominal continua de 63A y una tensión nominal máxima de 500V tanto para corriente alterna como continua. La barra tiene una longitud de 210mm (equivalente a 12 módulos) y una separación entre fases de 17,8mm. La rigidez dieléctrica alcanza los 2,5kV y la resistencia de aislamiento supera los 2,5MΩ conforme a la norma PN-EN 53482.

Aplicación y compatibilidad

El producto está destinado al puenteado de alimentación o a las conexiones entre dispositivos individuales en cuadros eléctricos. Gracias al uso de la barra, las conexiones se realizan mucho más rápido que con los métodos tradicionales de cables, obteniendo al mismo tiempo más espacio libre en el cuadro y una apariencia más estética de la instalación. La barra es una parte esencial del sistema de alimentación y es compatible con una amplia gama de aparatos de la marca ETI POLAM.

La compatibilidad incluye las series: ETIMAT, VLDO1, ETITEC, VLC8 y VLC10. El producto está dedicado a aplicaciones trifásicas con cargas de hasta 63A, asegurando un suministro estable para receptores industriales y comerciales.

Conformidad con las normas y condiciones de trabajo

La barra colectora cumple con los requisitos de la norma PN-EN 60947-7-1, lo que confirma su uso seguro en instalaciones eléctricas. La clase de inflamabilidad del material aislante es V-O, y la prueba de hilo incandescente se realizó a una temperatura de 850°C. El rango de temperatura de funcionamiento es de -20°C a +50°C, lo que permite su explotación en diversas condiciones ambientales.

El producto está clasificado bajo ETIM EC000215 como "barra de fase" y se suministra en un embalaje unitario con un peso de 115g. El código EAN del producto es 3838895505792 y la partida arancelaria es 85389099. Las dimensiones logísticas son: ancho 215mm, altura 31mm y profundidad 16mm.
