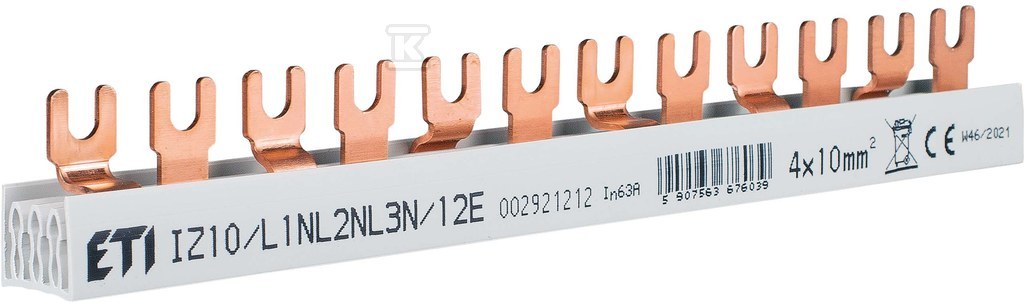

Barra colectora aislada IZ10/L1NL2NL3N/12E 002921212

Barra colectora aislada para cuadros trifásicos

La barra colectora aislada IZ10/L1NL2NL3N/12E es un componente profesional diseñado para la conexión de aparatos modulares en cuadros trifásicos. El producto garantiza una conexión segura y fiable de las tres fases (L1, L2, L3) y el conductor neutro (N) en una estructura única y compacta.

Parámetros de funcionamiento y seguridad

La barra funciona con una corriente nominal de 63A y una tensión máxima de funcionamiento de 690V, lo que la hace adecuada para la mayoría de las instalaciones residenciales y comerciales. El diseño contempla una sección de conductor de 10 mm², que asegura una conductividad óptima manteniendo unas dimensiones compactas.

La distancia de separación de 17.8 mm garantiza una separación segura entre los distintos conductores, eliminando el riesgo de cortocircuitos entre fases. La barra está adaptada para trabajar tanto en sistemas AC con tensión nominal de 500V, como en DC con el mismo nivel de tensión.

Construcción y tipo de conexión

El producto utiliza una conexión de horquilla (FORK), que permite un montaje rápido y seguro de los aparatos modulares. Este tipo de conexión proporciona una gran superficie de contacto y estabilidad mecánica, lo que se traduce en bajas resistencias de contacto y pérdidas de energía mínimas.

La construcción incluye una longitud correspondiente a 12 módulos, lo que permite el montaje de una cantidad estándar de aparatos en un cuadro residencial o de oficina típico. La barra está equipada con aislamiento, que protege contra el contacto accidental con partes bajo tensión y proporciona protección adicional contra las condiciones ambientales.

Aplicación en instalaciones eléctricas

La barra colectora aislada se utiliza en instalaciones trifásicas con conductor neutro, donde se requiere una distribución uniforme de la energía eléctrica a múltiples circuitos. Es especialmente útil en cuadros generales de edificios residenciales, oficinas y locales comerciales.

El producto permite la creación de instalaciones eléctricas ordenadas mediante la distribución central de la alimentación a los distintos grupos de circuitos. Gracias a su diseño que incluye el conductor neutro, la barra es ideal para instalaciones con receptores monofásicos que requieren cable neutro.

La longitud estándar de 12 módulos permite una planificación flexible de la ampliación de la instalación y una fácil adaptación a diferentes configuraciones de aparatos modulares montados en el cuadro.
