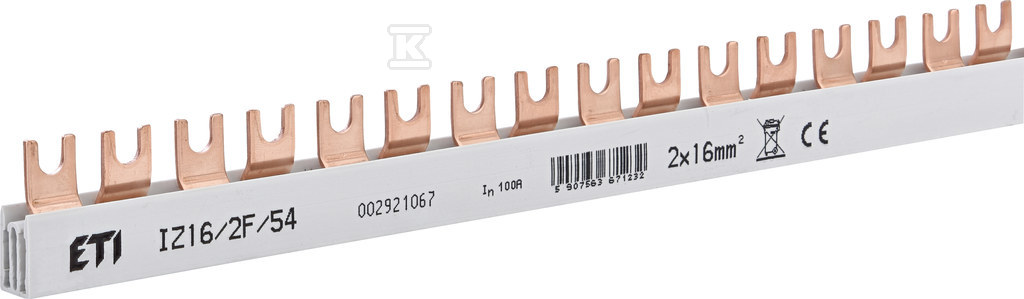

Barra colectora aislada IZ16/2F/54 002921067

Barra colectora aislada para aparatos modulares

La barra colectora aislada IZ16/2F/54 es un elemento clave de los sistemas de alimentación, diseñado para la conexión rápida y segura de aparatos modulares en cuadros eléctricos. Su diseño tipo horquilla permite la conexión eficiente de 22 dispositivos en una longitud de 1000 mm, lo que permite la gestión de cuadros estándar de 54 módulos.

La barra está fabricada con cobre de alta calidad tipo M1EZ6 de 1,5 mm de espesor, lo que garantiza una excelente conductividad eléctrica y pérdidas de energía mínimas. El aislamiento fabricado con PVC resistente a altas temperaturas y autoextinguible garantiza la seguridad de uso y el cumplimiento de los requisitos de la norma PN-EN 60947-7-1.

Parámetros de funcionamiento y seguridad

El dispositivo funciona con una tensión nominal de hasta 500V AC/DC y una corriente continua de 100A, lo que permite alimentar incluso los circuitos más exigentes. La resistencia dieléctrica es de 2,5 kV y la resistencia de aislamiento supera los 2,5 MΩ de acuerdo con la norma PN-EN 53482.

El diseño mantiene su funcionalidad completa en un rango de temperaturas de -20°C a +50°C, y la prueba de hilo incandescente a 850°C confirma su alta resistencia al fuego (clase de inflamabilidad V-O). La barra está adaptada para trabajar tanto en instalaciones monofásicas como multifásicas.

Aplicación y compatibilidad

El producto se utiliza para puentear la alimentación o realizar conexiones entre productos en los cuadros eléctricos. Se monta junto con interruptores magnetotérmicos, interruptores diferenciales y desconectores diferenciales. Gracias al ancho estándar de los módulos de 18 mm, es compatible con la mayoría de los aparatos modulares disponibles.

El uso de la barra permite realizar las conexiones mucho más rápido que el método tradicional de cableado, proporcionando al mismo tiempo más espacio libre en el cuadro y una apariencia más estética de la instalación. Esta solución se aplica tanto en la modernización de cuadros existentes como en la construcción de nuevas instalaciones eléctricas.

Conformidad y certificados de calidad

El producto cumple con los requisitos de las normas europeas de seguridad y posee certificados de calidad de instituciones como BBJ, VDE, NEMKO, FIMKO, DEMKO. La producción se realiza conforme a los estándares ISO 9001 e ISO 14000, lo que garantiza la más alta calidad de fabricación.

Cada unidad se empaqueta individualmente en un embalaje unitario con un peso de 0,567 kg, y el transporte se realiza en embalajes colectivos de 10 unidades. El código arancelario del producto es 85389099 y el código EAN es 5907563671232.
