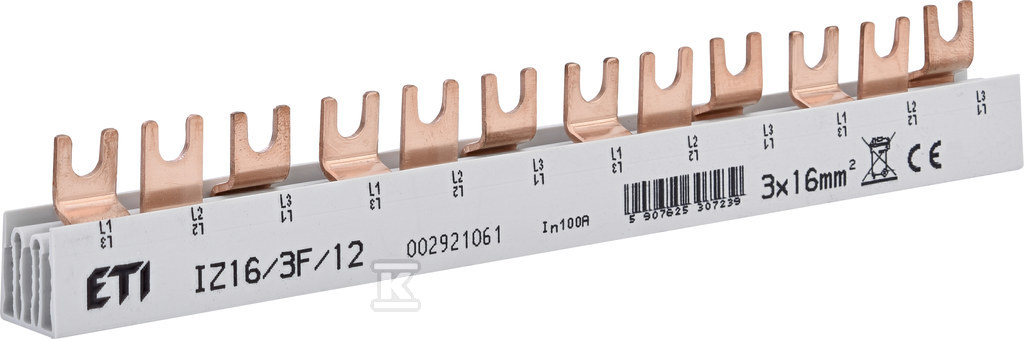

Barra colectora aislada IZ16/3F/12 002921061

Solución profesional para cuadros eléctricos

La barra colectora aislada IZ16/3F/12 es un componente de alta calidad para sistemas de alimentación, diseñado para el montaje profesional en cuadros eléctricos. El producto pertenece a la serie ETIBOX del renombrado fabricante ETI POLAM y constituye un elemento esencial del sistema de alimentación en instalaciones trifásicas.

Construcción y materiales

La barra está fabricada con cobre tipo M1EZ6 de 1,5mm de espesor, lo que garantiza una excelente conductividad eléctrica y resistencia a las cargas de corriente. El núcleo de cobre está recubierto con un aislamiento de PVC resistente a altas temperaturas y autoextinguible, lo que garantiza la seguridad de uso incluso en condiciones de emergencia.

Su diseño de tipo horquilla permite un montaje rápido y seguro en interruptores magnetotérmicos, diferenciales y seccionadores. La construcción está prevista para el puenteado de alimentación o conexiones entre productos, eliminando la necesidad de cableado múltiple.

Parámetros de funcionamiento y seguridad

El dispositivo funciona con una tensión nominal AC/DC de hasta 500V y una corriente continua de 100A, lo que lo hace adecuado para la mayoría de las aplicaciones en cuadros eléctricos. La rigidez dieléctrica es de 2,5kV y la resistencia de aislamiento supera los 2,5 MΩ de acuerdo con la norma PN-EN 53482.

El rango de temperatura de funcionamiento se sitúa entre -20°C y +50°C, asegurando parámetros estables en condiciones operativas típicas. El producto ha superado el test de hilo incandescente a una temperatura de 850°C y posee una clase de inflamabilidad V-O, lo que confirma sus altos estándares de seguridad.

Aplicación y compatibilidad

La barra con una longitud de 210mm (12 módulos) y una sección de 16mm² es compatible con una amplia gama de aparamenta modular de la empresa ETI POLAM. La distancia entre los puntos de conexión es de 17,8mm, lo que cumple con el estándar modular de los dispositivos.

El producto se utiliza en instalaciones residenciales, comerciales e industriales como elemento del sistema de distribución de energía eléctrica. Permite realizar conexiones estéticas y ordenadas en los cuadros eléctricos, ahorrando al mismo tiempo espacio de montaje.
