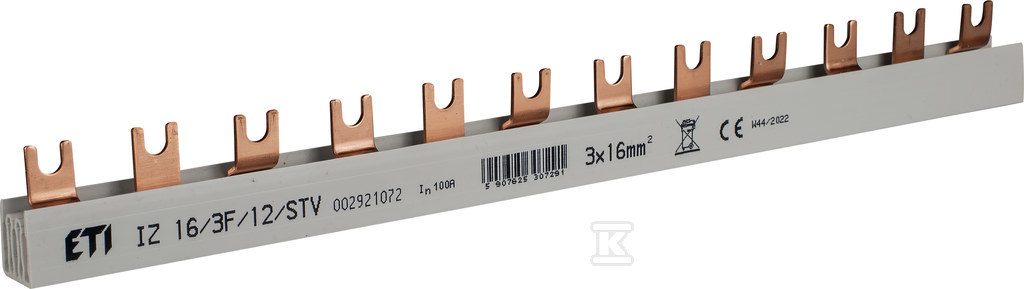

Barra colectora aislada IZ16/3F/12/STV 002921072

Barra colectora aislada para cuadros modulares

La barra colectora aislada IZ16/3F/12/STV es un componente de alta calidad para sistemas de alimentación, diseñado para instalaciones eléctricas profesionales. El producto constituye un equipamiento adicional clave para interruptores magnetotérmicos, diferenciales e interruptores de maniobra, permitiendo conexiones eficientes entre dispositivos y el puenteado de la alimentación en los cuadros eléctricos.

Construcción, materiales y aplicación

La barra está fabricada con cobre tipo M1EZ6 de 1,5mm de espesor, lo que garantiza una excelente conductividad eléctrica y resistencia a las cargas de corriente. Los elementos conductores están protegidos por un aislamiento de PVC resistente a altas temperaturas, que se caracteriza por sus propiedades autoextinguibles. Su diseño de horquilla permite un montaje rápido y seguro en cuadros modulares estándar.

Los parámetros de construcción incluyen una sección transversal de 16mm² y una longitud de 210mm, lo que corresponde a un ancho estándar de 12 módulos. La separación entre elementos es de 27mm, asegurando una ventilación adecuada y la seguridad de la instalación.

El producto se utiliza como elemento de distribución de energía en cuadros modulares ETIBOX y otros sistemas de aparamenta. Permite crear conexiones entre un máximo de 4 dispositivos monofásicos o polifásicos, acelerando significativamente el proceso de montaje en comparación con las conexiones tradicionales mediante cables. Su diseño proporciona más espacio libre dentro del cuadro y una apariencia más estética de las conexiones eléctricas.

Parámetros de funcionamiento y seguridad

El dispositivo funciona con una corriente nominal continua de 100A y una tensión nominal AC/DC de hasta 500V, lo que lo hace adecuado para la mayoría de las aplicaciones residenciales y comerciales. La rigidez dieléctrica es de 2,5kV y la resistencia de aislamiento supera los 2,5MΩ (según PN-EN 53482), garantizando un funcionamiento seguro incluso en condiciones ambientales difíciles.

El producto mantiene la estabilidad de sus parámetros en un rango de temperaturas de -20°C a +50°C, supera el ensayo del hilo incandescente a 850°C y posee una clase de inflamabilidad V-O. Estos parámetros aseguran una fiabilidad operativa durante un largo periodo de explotación.

Conformidad y certificaciones

El componente cumple con los requisitos de la norma PN-EN 60947-7-1 relativa a accesorios eléctricos para aparamenta. Posee la clasificación ETIM EC000215 como barra de fase y está sujeto al código CN85389099 para fines aduaneros.
