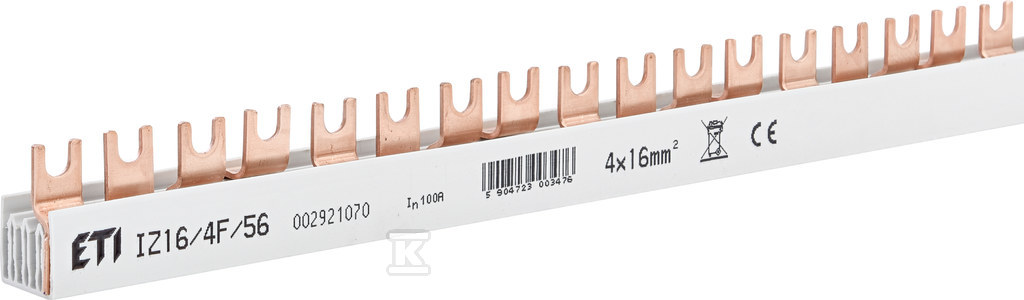

Barra colectora aislada IZ16/4F/56 002921070

Conexiones seguras en instalaciones de 4 fases

La barra colectora aislada IZ16/4F/56 es un componente profesional diseñado para crear conexiones eléctricas seguras y fiables en cuadros eléctricos e instalaciones que requieren la distribución de energía para cuatro fases. El diseño de horquilla tipo FORK permite un montaje rápido en el riel DIN estándar, lo que acelera significativamente los trabajos de instalación y aumenta la eficiencia operativa.

La barra garantiza una distribución de energía óptima en sistemas trifásicos con un conductor neutro adicional, eliminando el riesgo de sobrecalentamiento de los cables y la formación de cortocircuitos peligrosos. Gracias a su sólido aislamiento, protege contra el contacto accidental con elementos bajo tensión, lo cual es especialmente importante durante los trabajos de servicio y mantenimiento.

Su diseño, adaptado para trabajar con dispositivos equipados con el conductor N, permite la creación de sistemas de distribución completos para instalaciones residenciales de mayor potencia, edificios comerciales y aplicaciones industriales que requieren una alimentación estable para múltiples receptores simultáneamente.

Parámetros técnicos y construcción

La barra colectora se caracteriza por una corriente nominal continua de 100A y una sección transversal de 16 mm², lo que garantiza una transmisión de energía segura incluso con cargas cercanas a su capacidad máxima. La tensión máxima de funcionamiento es de 500V tanto para corriente alterna como continua, lo que la convierte en una solución versátil para diversos tipos de instalaciones.

El diseño basado en distancias entre polos de 18mm proporciona el espacio adecuado para un montaje seguro y una posterior expansión del sistema. La longitud de 56 módulos permite la conexión de un número significativo de dispositivos en una sola línea de alimentación.

La conexión de horquilla tipo FORK permite conectar fácilmente cables de diferentes secciones sin necesidad de utilizar elementos intermedios adicionales. El aislamiento, fabricado con materiales de alta calidad, garantiza una protección duradera contra las condiciones ambientales y la estabilidad de los parámetros eléctricos durante su vida útil.

Conformidad, normas y logística

El producto cumple con los requisitos de la clasificación ETIM EC000215 para barras de fases, lo que confirma su conformidad con los estándares europeos de calidad y seguridad. La categoría aduanera 85389099 facilita los procesos logísticos internacionales y la correcta clasificación aduanera durante el transporte.

El peso del producto es de 0,27 kg, mientras que el embalaje básico pesa 0,96 kg. El código EAN 5904723003476 permite una fácil identificación del producto en los sistemas de almacén y en la gestión de pedidos. El embalaje de transporte contiene 10 unidades (peso total de 9,6 kg), y la cantidad por palé es de 830 unidades, lo que optimiza los costes de transporte en pedidos de gran volumen.

Las dimensiones logísticas son 647 × 31 × 22 mm, lo que facilita la planificación del espacio de almacenamiento y transporte. El producto está disponible como parte de la serie ETIBOX, que garantiza la compatibilidad con una amplia gama de accesorios de instalación de la misma marca.
