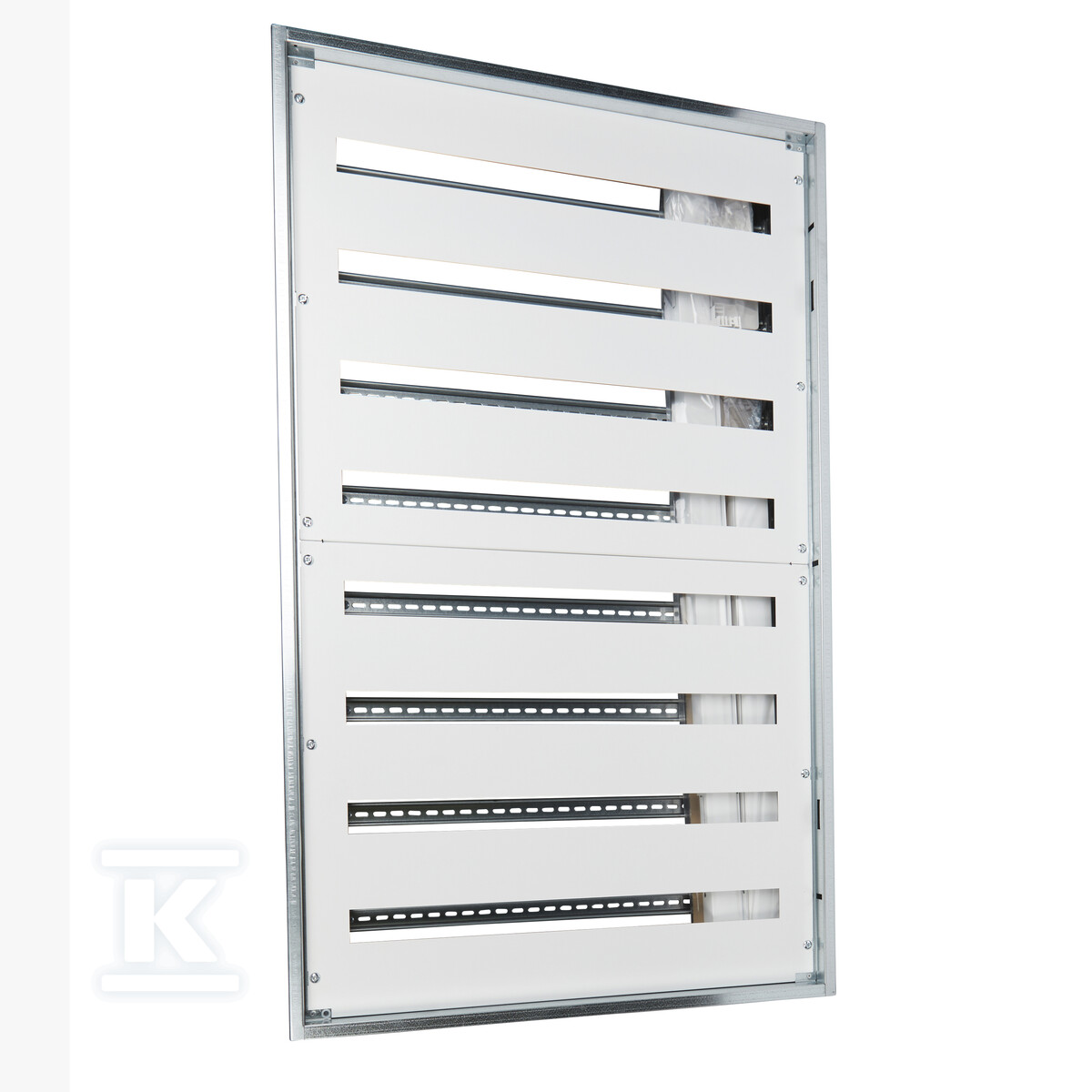

Cuadro eléctrico empotrable XL3 S 160 8X36 módulos (288 modular) - sin puerta 337238

Caja de distribución empotrada para instalaciones eléctricas – fiabilidad y flexibilidad

Esta caja de distribución empotrada XL3 S 160, fabricada en acero y con acabado en blanco (RAL 9003), es una solución sólida para profesionales y usuarios exigentes. Diseñada para montaje en pared, proporciona una apariencia estética y una distribución segura de la energía eléctrica. Su construcción permite la instalación de hasta 288 módulos, lo que la hace ideal para instalaciones domésticas o comerciales más grandes.

Construcción y funcionalidad

La caja de distribución cuenta con 8 filas, ofreciendo un amplio espacio para interruptores, protecciones y otros dispositivos modulares. Fabricada en acero resistente, garantiza durabilidad y resistencia a los daños mecánicos. Se suministra con una placa de montaje y soportes TH35 (a intervalos de 150 mm), lo que facilita un montaje rápido y preciso del material. La posibilidad de ajustar independientemente la profundidad de los soportes TH35 es una ventaja adicional, que permite adaptar la caja de distribución a las necesidades específicas de la instalación. Un orificio en la carcasa facilita la salida de los cables. El grado de protección IP30 protege contra el contacto accidental con piezas conductoras y contra la penetración de cuerpos sólidos mayores de 2,5 mm.

Aplicación y conformidad con las normas

La caja de distribución XL3 S 160 es adecuada para el montaje de interruptores DPX³ 160 y aparatos modulares. Permite crear conjuntos certificados de acuerdo con las normas IEC/EN 61439-2 y -3, lo que garantiza la seguridad y el cumplimiento de las regulaciones vigentes. Las placas superior e inferior tienen debilitamientos que facilitan la introducción de cables mediante prensaestopas. La posibilidad de montar canales de peinado Lina 25 aumenta aún más la flexibilidad de la instalación. Cabe señalar que las puertas y las regletas de conexión están disponibles para su compra por separado – ofrecen la posibilidad de personalizar completamente la caja de distribución y aumentar su clase de estanqueidad a IP40.
