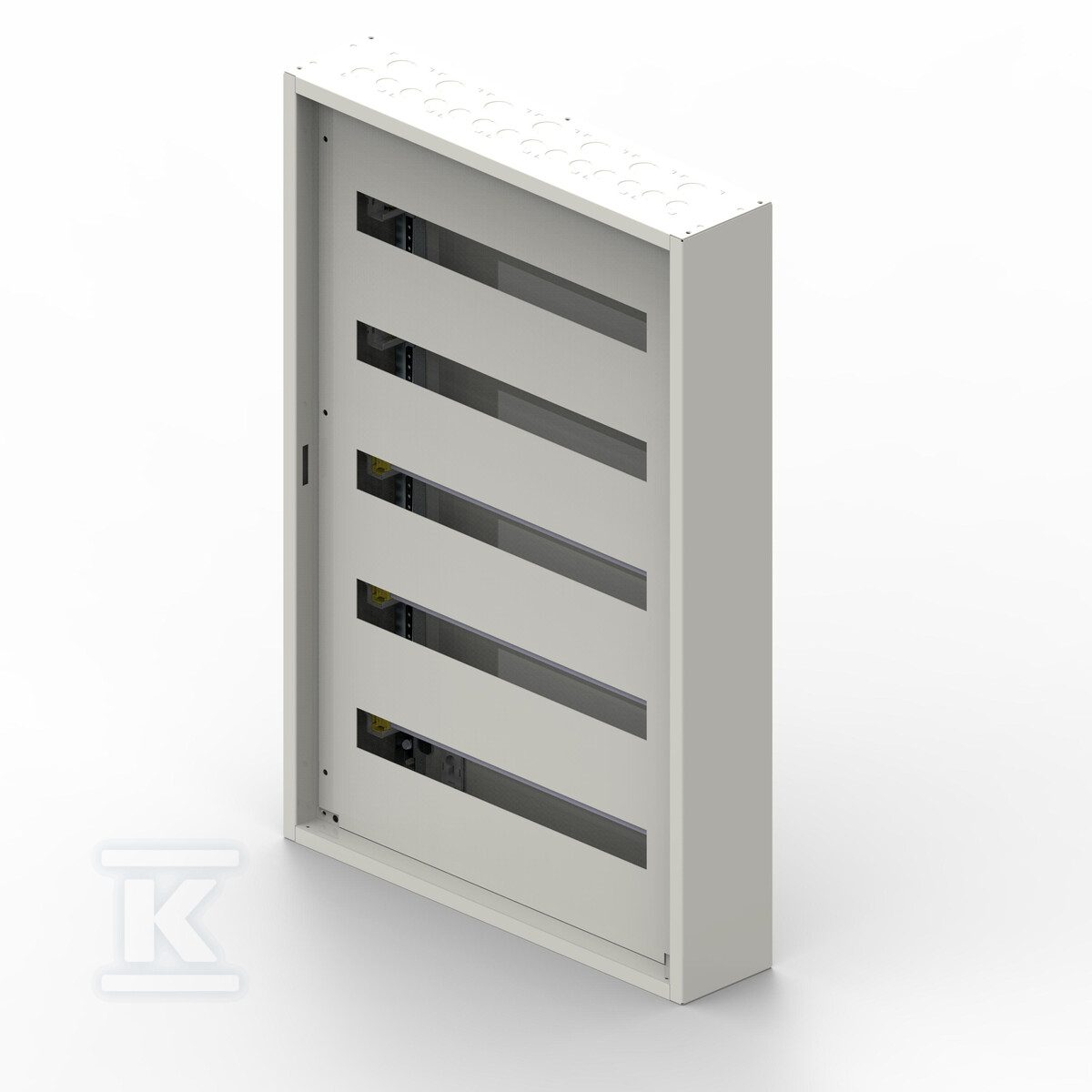

Cuadro de distribución de superficie XL3 S 160 5X36 módulos (180 modular) - sin puerta 337215

Cuadro de distribución de superficie, diseñado para el montaje de instalaciones eléctricas en edificios residenciales y comerciales. Fabricado en acero, proporciona una carcasa sólida y duradera para protecciones y dispositivos. Su diseño permite un fácil acceso a los elementos de la instalación durante las revisiones y el mantenimiento.

Características constructivas y aplicación

El cuadro ofrece espacio de montaje para 180 módulos, divididos en 5 filas de 36 módulos cada una. Esto lo hace ideal para instalaciones complejas que requieren un gran número de protecciones de circuito. La ausencia de puertas facilita el acceso rápido al interior, lo que es especialmente útil durante los trabajos de instalación y servicio. La posibilidad de ampliación permite adaptar el cuadro a las necesidades cambiantes del usuario.

El carril DIN en el interior de la carcasa permite el montaje de dispositivos modulares estándar: interruptores automáticos, interruptores diferenciales, limitadores de sobretensión y otros. El grado de protección IP30 protege contra el contacto accidental con piezas conductoras y proporciona una protección básica contra cuerpos sólidos mayores de 2,5 mm. La placa de montaje incluida facilita y acelera la instalación.

Ventajas para el instalador y el usuario

• Flexibilidad de montaje: El montaje de superficie permite colocar fácilmente el cuadro en la pared sin necesidad de trabajos de albañilería.
• Amplitud: 180 módulos ofrecen mucho espacio para todas las protecciones y dispositivos de control necesarios.
• Posibilidad de adaptación: El ajuste independiente de la profundidad de los soportes TH35 permite un ajuste preciso a los dispositivos concretos que se montan en el interior del cuadro – esta solución será apreciada por los instaladores que se preocupan por la estética y la funcionalidad de la ejecución.
• Seguridad: La carcasa de acero proporciona protección mecánica de los elementos de la instalación. La cerradura aumenta la seguridad contra el acceso no autorizado.
• Estética: El color blanco (RAL 9003) y la posibilidad de montar una cubierta/puerta opcional permiten adaptar el cuadro a la decoración del interior.
• Fácil acceso: La ausencia de puertas facilita el acceso rápido al interior durante los trabajos de servicio y mantenimiento.
• Conformidad con las normas: Fabricación conforme a la Directiva de Compatibilidad Electromagnética EMC (aunque en los datos técnicos se indica "no", es importante verificarlo).

El cuadro XL3 S 160 es una solución sólida para instalaciones eléctricas exigentes, que combina funcionalidad, seguridad y estética. Su versatilidad lo hace adecuado tanto para edificios de nueva construcción como para la modernización de instalaciones eléctricas existentes.
