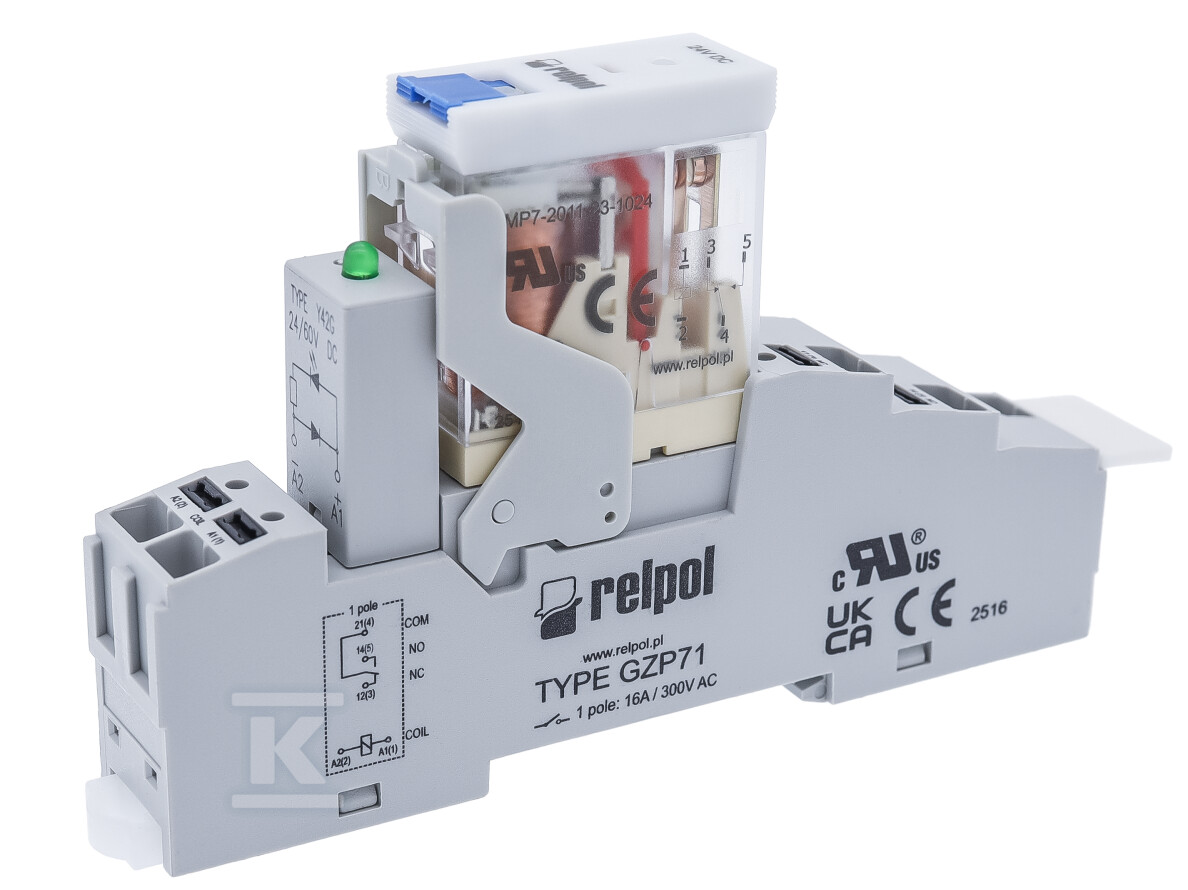

Relé de interfaz 1P, AgNi, 12 V DC PI71P-012DC-Y41G-RS-2011 2617311

Kit de interfaz completo para aplicaciones profesionales

El kit PI71P-012DC-Y41G-RS-2011 es una solución de interfaz push-in lista para usar, que contiene todos los elementos necesarios para el montaje rápido y seguro de un relé electromagnético en aplicaciones industriales y automatización.

Construcción y componentes del kit

El elemento central es el relé electromagnético RMP7 equipado con un contacto único (1P) fabricado con una aleación de plata y níquel (AgNi), que proporciona una excelente conductividad eléctrica y resistencia al desgaste durante conmutaciones frecuentes. Los contactos están polarizados y funcionan en modo monoestable.

El kit se completa con una base enchufable gris GZP71 de tipo push-in, que permite la conexión rápida de cables sin necesidad de herramientas. El sistema push-in admite cables con una sección máxima de 2 × 1,5 mm² (sin terminales aislados) o 2 × 1 mm² (con terminales aislados), con una longitud de pelado de 8-10 mm.

Además, el kit incluye un módulo de señalización/protección contra sobretensiones tipo Y41G, que protege el circuito contra sobretensiones y proporciona señalización óptica del estado de funcionamiento.

Parámetros eléctricos y capacidades de aplicación

El relé funciona con una tensión de control de 12V DC. Los contactos soportan una carga de corriente de hasta 12A. La potencia de conmutación mínima es de 1W y la tensión mínima de los contactos es de 12V.

Funcionalidad y mantenimiento

El dispositivo está equipado con una serie de funciones que facilitan la explotación y el servicio. El diodo de señalización LED se ilumina en rojo para la señal AC y en verde para DC, permitiendo la identificación inmediata del tipo de alimentación. El indicador de accionamiento mecánico muestra el estado físico de los contactos sin necesidad de desmontar el dispositivo. El botón de prueba frontal permite comprobar el funcionamiento del circuito y bloquea los contactos en posición de prueba durante los trabajos de mantenimiento.

El kit es completo con la base y cuenta con terminales de resorte extraíbles de tipo push-in.

La construcción permite el montaje en carril DIN 35mm según la norma PN-EN 60715 o en una placa de montaje mediante un único tornillo M3. Las dimensiones del dispositivo son 99,8 × 16,1 × 61,4 mm y la masa total es de aproximadamente 55g. El grado de protección de la carcasa es IP20.

El sistema cumple con los requisitos de la clasificación aduanera CN 85364190 y está destinado a instalaciones eléctricas profesionales que requieren una alta fiabilidad de conmutación.
