Relé de interfaz 1P, AgNi, 24 V AC PI71P-024AC-Y92G-RS-2011 2617314

Kit de interfaz completo para instalaciones profesionales

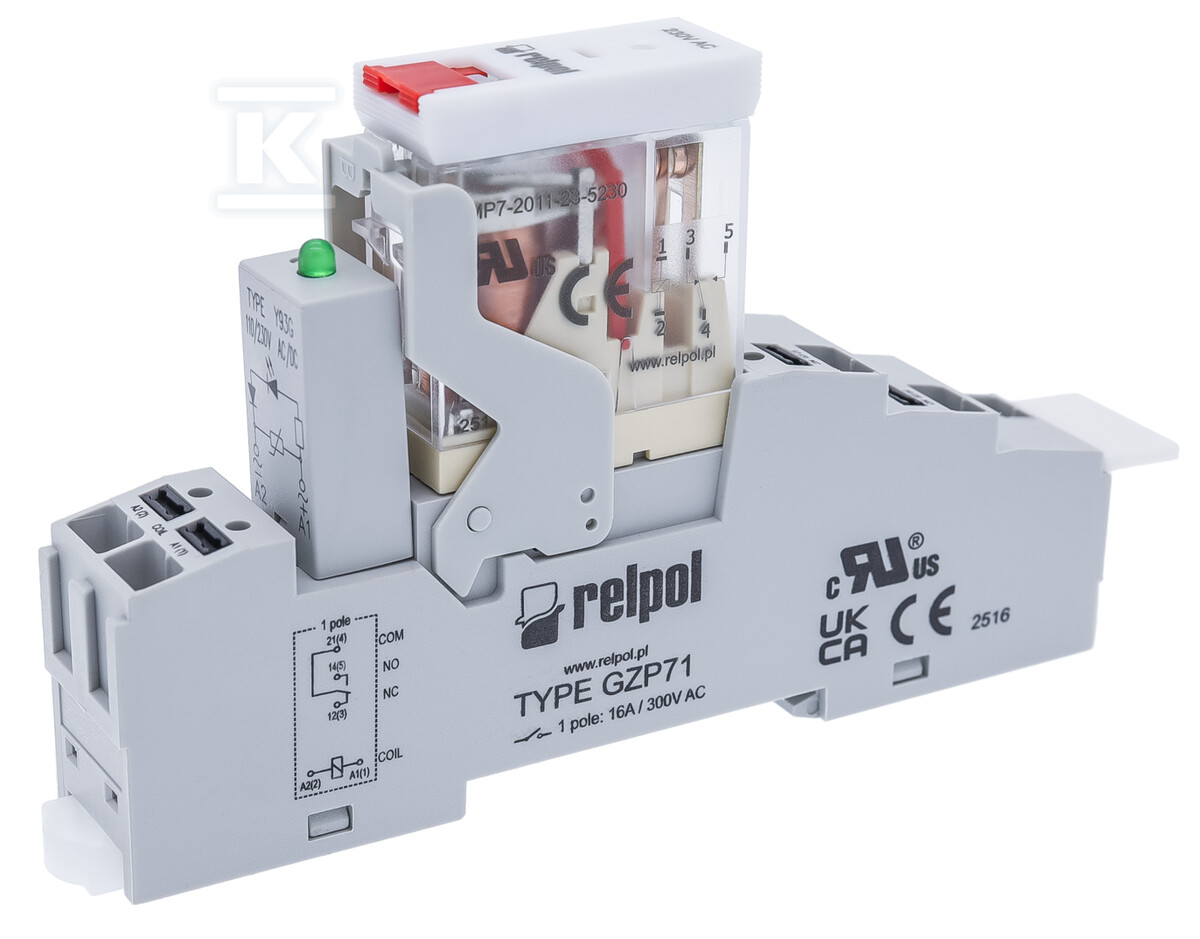

El relé de interfaz PI71P es una solución lista para usar 3-en-1, que incluye el relé RMP7 con la base push-in GZP71 y el módulo de señalización y protección contra sobretensiones Y92G. El conjunto forma un sistema de interfaz completo listo para el montaje en carril DIN, ideal para aplicaciones industriales y automatización.

Construcción del kit y componentes

El elemento central es el relé RMP7 equipado con un contacto conmutador único (1 CO) fabricado en plata de níquel (AgNi). El material de contacto AgNi proporciona una excelente conductividad eléctrica y resistencia al desgaste, lo que se traduce en una larga vida útil del dispositivo. La bobina del relé se alimenta con una tensión de 24V AC, compatible tanto con la frecuencia de 50Hz como con la de 60Hz.

La base push-in GZP71 permite un montaje rápido y seguro sin necesidad de herramientas. La tecnología push-in permite insertar cables monohilo o multifilar directamente en el orificio, donde son fijados automáticamente por un muelle de presión. Además, la base está equipada con terminales extraíbles, lo que facilita el mantenimiento y la sustitución del relé.

El módulo Y92G cumple una doble función: de señalización y de protección contra sobretensiones. El LED de señalización cambia de color según el tipo de alimentación (rojo para AC, verde para DC), permitiendo una rápida identificación del estado de funcionamiento.

Parámetros de funcionamiento, funcionalidad y montaje

El relé se caracteriza por unos parámetros de carga robustos: 12A/250V AC para la carga AC1 y 12A/30V DC para la carga DC1. El modo de conmutación monoestable significa que el relé vuelve a su posición de reposo tras la interrupción de la tensión de control.

El dispositivo posee un grado de protección IP20, que protege contra el contacto con los dedos y contra el acceso a partes peligrosas. Su diseño compacto con dimensiones de 99,8 × 16,1 × 61,4 mm permite ahorrar espacio en los cuadros eléctricos.

El relé está equipado con un indicador mecánico de accionamiento, que muestra visualmente el estado actual de los contactos. Esta solución práctica facilita el diagnóstico y el control del funcionamiento del sistema sin necesidad de utilizar instrumentos de medición adicionales.

La función de bloqueo de contactos en el botón de prueba permite el cierre permanente del circuito durante trabajos de mantenimiento o pruebas. Tras liberar el bloqueo, el relé vuelve automáticamente al modo de control normal.

El kit se monta en un carril DIN 35mm estándar, lo que permite una fácil integración con los sistemas de distribución existentes. La clase ETIM EC001437 confirma su pertenencia a la categoría de relés de interfaz industriales.

El conjunto pesa solo 65 gramos, lo que lo convierte en una solución ligera que no sobrecarga la estructura de los armarios eléctricos. El código EAN 5900005303340 facilita la identificación del producto en los sistemas de almacén y logística.
