Relé de interfaz 1P, AgNi, 24 V DC PI71P-024DC-Y42G-US-2011 2617324

Solución de interfaz integral para automatización industrial

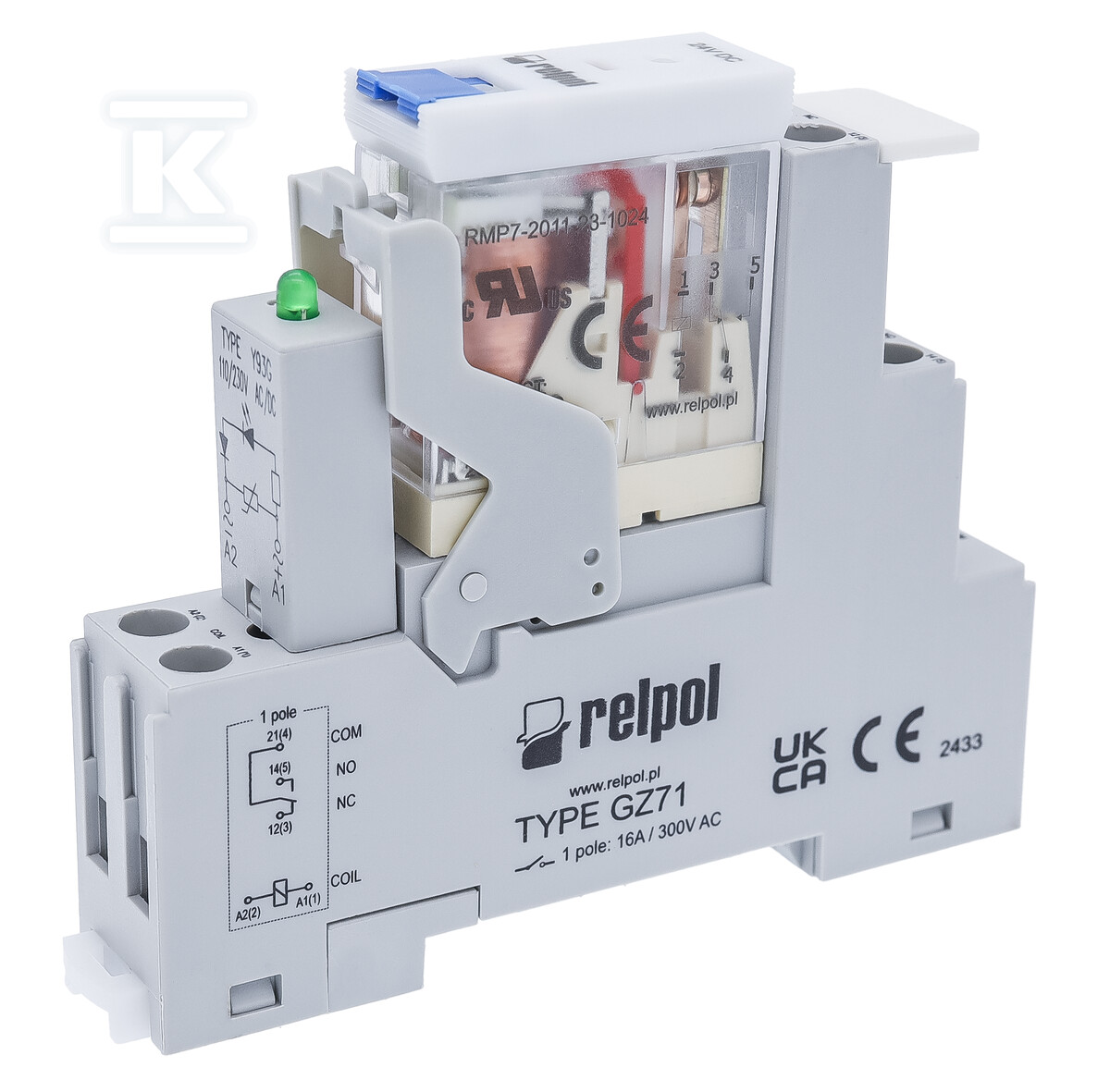

El relé de interfaz PI71P es un sistema completo compuesto por un relé electromagnético RMP7 con un contacto conmutador fabricado con una aleación de plata y níquel (AgNi), una base enchufable GZ71 con terminales de tornillo y un módulo de señalización y protección contra sobretensiones Y42G. El conjunto constituye una solución lista para montar en aplicaciones industriales que requieren un control fiable y protección de circuitos.

Parámetros eléctricos y capacidades de conmutación

El sistema proporciona una alta capacidad de carga de contactos de 12A a 250V AC y 12A a 30V DC, lo que permite el control seguro de receptores de potencia significativa. La potencia de conmutación máxima en la categoría AC1 es de 3000 VA, y la corriente mínima de cierre es de solo 10 mA, lo que permite la gestión de circuitos electrónicos muy delicados. La resistencia de los contactos no supera los 100 mΩ, garantizando bajas pérdidas de energía y un funcionamiento estable durante un largo periodo de explotación.

Construcción y funcionalidad del sistema

El módulo de señalización Y42G está equipado con un LED de color verde para la versión DC y rojo para la versión AC, lo que permite la identificación inmediata del estado de funcionamiento del dispositivo. El diodo de supresión integrado protege el circuito contra las sobretensiones generadas durante la conmutación de bobinas inductivas. Un indicador mecánico de accionamiento y un botón de prueba situado en la parte frontal del dispositivo permiten un diagnóstico fácil y el control del estado de los contactos sin necesidad de desmontaje.

Montaje y parámetros ambientales

El conjunto está adaptado para el montaje en un carril DIN estándar de 35 mm según la norma PN-EN 60715 o directamente en placa mediante un único tornillo M3. La sección máxima de los cables multifilar es de 2 x 2,5 mm² (2 x 14 AWG) con una longitud de pelado de 6,5 mm. El par de apriete de los terminales no debe superar los 0,7 Nm. El dispositivo funciona en un rango de temperatura de -40°C a +55°C con una humedad relativa del 5...85% sin condensación.
