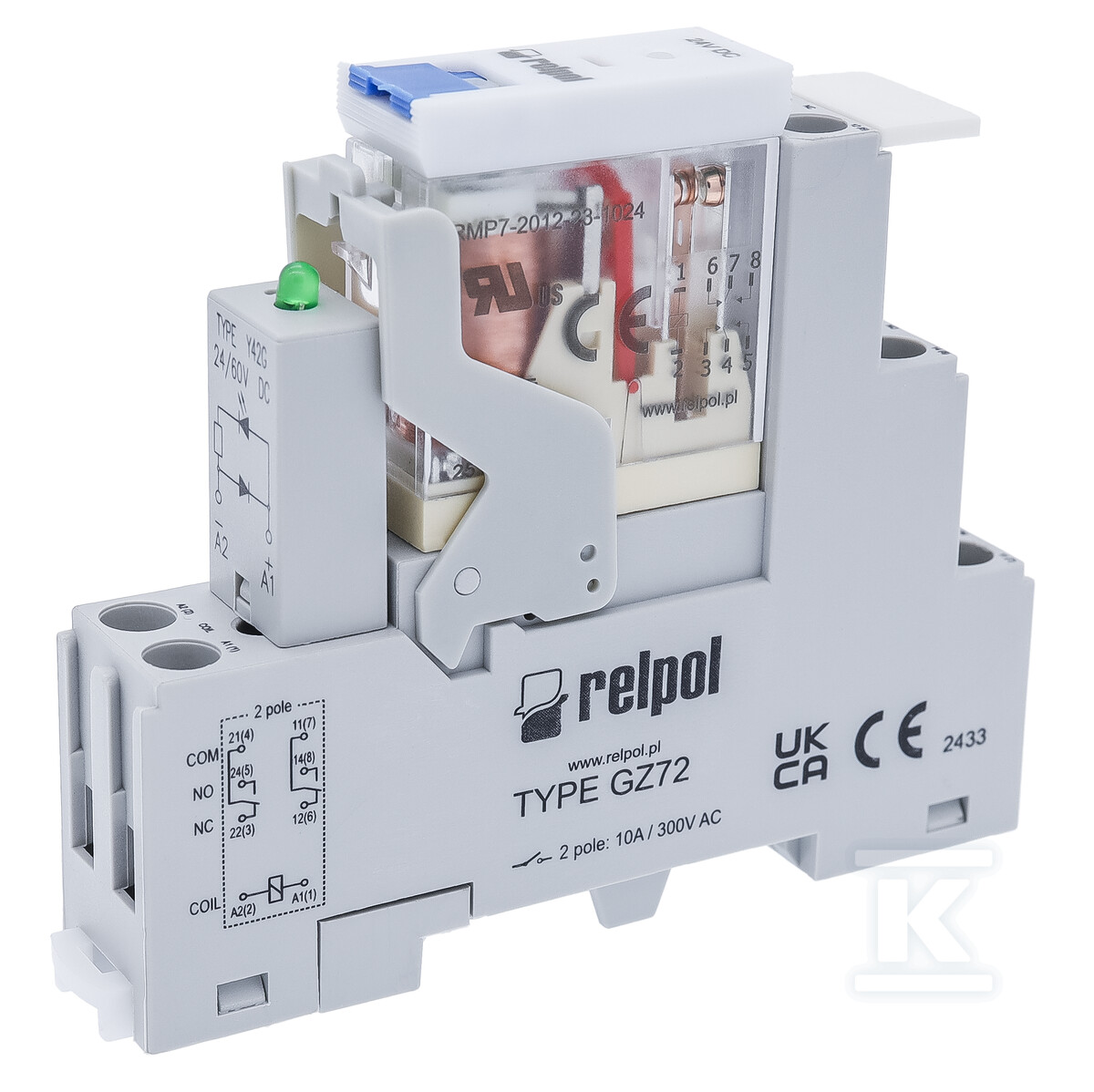

Relé de interfaz 2P, AgNi, 24 V DC PI72P-024DC-Y42G-US-2012 2617330

Kit de interfaz completo para aplicaciones profesionales

Este relé de interfaz constituye una solución lista para usar para instaladores y usuarios finales que buscan un elemento de conmutación fiable en sistemas de automatización. El kit contiene todos los componentes necesarios: el relé electromagnético RMP7 con dos pares de contactos de aleación de plata-níquel (AgNi), la base enchufable GZP72 y el módulo de señalización y protección contra sobretensiones Y42G.

Construcción y parámetros técnicos

El relé funciona con una tensión de control de 24 V DC en modo monoestable con accionamiento polarizado. La carcasa con dimensiones de 80,4 × 15,7 × 66,1 mm permite una instalación compacta en un riel DIN 35 mm estándar según PN-EN 60715 o directamente en una placa de montaje mediante un único tornillo M3. La masa del dispositivo es de solo 59,7 g, lo que facilita el montaje incluso en lugares de difícil acceso.

El grado de protección IP20 protege contra el contacto con los dedos y contra el acceso a partes peligrosas. Los contactos fabricados con aleación de plata-níquel (AgNi) garantizan una tensión de conmutación mínima de 12 V y una capacidad de corriente continua de hasta 8 A. La potencia de conmutación mínima es de 1 W, lo que permite el funcionamiento incluso con cargas muy pequeñas.

Funcionalidad y señalización

El dispositivo está equipado con un sistema multifuncional de señalización de estados de funcionamiento. Un LED rojo informa sobre la alimentación AC, mientras que un LED verde señala la alimentación DC; esta solución práctica permite una rápida identificación del tipo de alimentación sin necesidad de consultar la documentación técnica.

El indicador mecánico de accionamiento permite el control inmediato del estado de los contactos sin necesidad de desmontar el dispositivo. Además, el botón de prueba situado en la parte frontal del dispositivo permite comprobar la correcta funcionalidad y posee una función de bloqueo de contactos, especialmente útil durante trabajos de mantenimiento o servicio.

Montaje y conexiones eléctricas

El sistema push-in simplifica significativamente el proceso de instalación: los cables pueden conectarse sin herramientas simplemente insertando el conductor en el orificio correspondiente. La sección máxima de los conductores es de 2 × 1,5 mm² (sin terminales aislados) o 2 × 1 mm² (con terminales aislados). La longitud de pelado de los cables debe ser de 8-10 mm, lo que garantiza un contacto eléctrico óptimo.

El rango de tensión de funcionamiento es de 0,8...1,1 U, y la tensión de caída para AC es ≥0,3 U; estos parámetros garantizan un funcionamiento estable en condiciones de cargas de red variables.

El producto cumple con los requisitos de las normas europeas y cuenta con la documentación técnica completa del fabricante RELPOL.
