Relé de interfaz de perfil estrecho 1P 6A 24V AC/DC IP20 SIR6WB-24VAC/DC-R01 865718

Solución compacta para automatización industrial

El relé de interfaz de perfil estrecho SIR6WB es una solución profesional para el aislamiento galvánico y el acoplamiento de niveles de señal en sistemas de automatización. Gracias a su anchura de solo 6,2 mm, permite la máxima densidad de montaje en riel DIN 35 mm, lo que lo convierte en la elección ideal para cuadros eléctricos con espacio limitado.

Diseño y compatibilidad modular

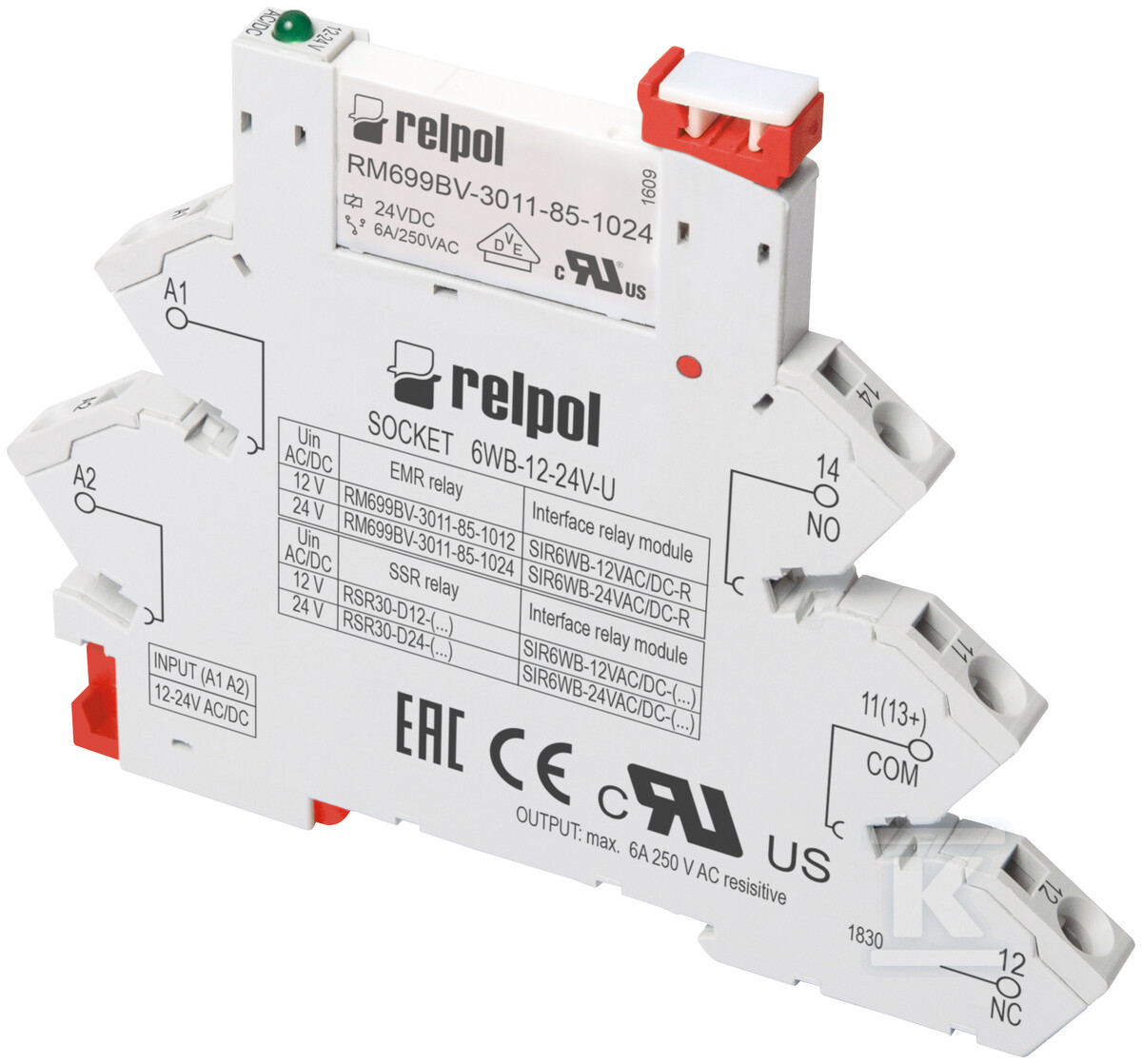

El dispositivo consta de una base universal 6WB-12-24V-U y un relé intercambiable RM699BV-3011-85-1024, lo que garantiza la facilidad de mantenimiento y sustitución sin necesidad de desmontar toda la instalación. Las terminales de resorte eliminan la necesidad de utilizar herramientas durante el montaje y desmontaje de los cables, acelerando significativamente los trabajos de instalación.

El diseño de perfil estrecho permite el montaje en fila junto a otros módulos sin pérdida de espacio de montaje. Las dimensiones de 88,6 × 6,2 × 76 mm hacen que el dispositivo quepa incluso en cuadros eléctricos poco profundos.

Parámetros eléctricos y capacidad de carga

El relé está equipado con un contacto conmutador único (1P) de alta capacidad de carga: AC1 - 6A/250V y DC1 - 6A/30V. El material de contacto AgSnO2/Au chapado en oro duro garantiza una larga vida útil con cargas resistivas e inductivas.

La alimentación universal de 24V AC/DC con cualquier polaridad (terminales A1-A2) simplifica la instalación y elimina el riesgo de una conexión incorrecta. El accionamiento monoestable no polarizado garantiza un funcionamiento estable en diversas condiciones de alimentación.

Condiciones de funcionamiento y seguridad

El dispositivo funciona en un amplio rango de temperaturas desde -40°C hasta +70°C, lo que permite su uso tanto en salas refrigeradas como calefactadas. El grado de protección IP20 garantiza la seguridad de uso en entornos interiores.

El montaje en riel DIN estándar de 35 mm proporciona una fijación sólida y un mantenimiento sencillo. Su diseño compacto pesa solo unos 30 gramos, lo que minimiza la carga sobre el riel de montaje.
