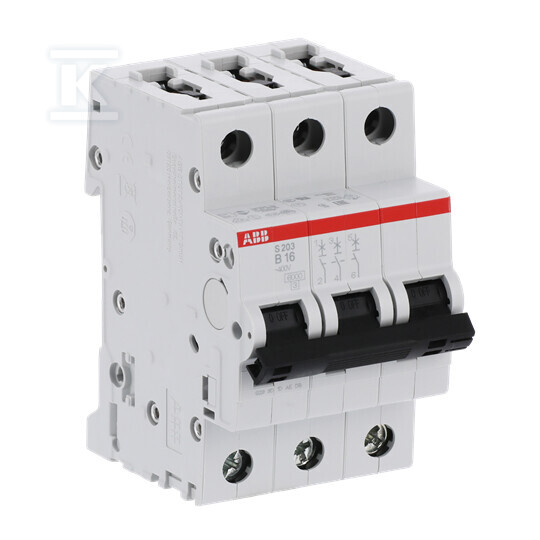

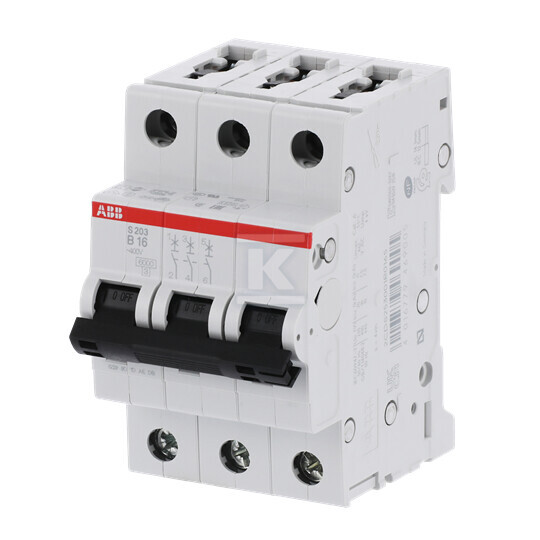

Disjoncteur à courant excessif, 3P, caractéristique B, 16A, 6kA, AC | S203-B16 2CDS253001R0165

Disjoncteur 3 pôles – protection fiable de l'installation

Ce disjoncteur 3 pôles de type B est un élément clé de toute installation électrique sûre. Il assure une protection efficace contre les surcharges et les courts-circuits, protégeant à la fois les appareils et les personnes. Il est conçu pour être monté sur rail DIN, ce qui facilite son intégration dans les tableaux électriques existants. Sa taille compacte – il occupe 3 modules – permet une utilisation optimale de l'espace dans le tableau électrique.

Fonctionnalités et paramètres techniques

Le disjoncteur S203-B16 est caractérisé par un courant nominal de 16A et une capacité de coupure en court-circuit jusqu'à 6kA sous une tension de 400V AC. La caractéristique B signifie que le disjoncteur réagit rapidement à une augmentation du courant de court-circuit, mais est plus tolérant aux pics de courant de courte durée lors du démarrage d'appareils tels que les moteurs. La tension d'isolation nominale Ui est de 440V et la tension de tenue aux chocs nominaux Uimp est de 4kV. L'appareil est conçu pour fonctionner à des températures de -25°C à +55°C et possède un indice de protection IP20, ce qui signifie une protection contre le contact avec les doigts et les corps solides de plus de 12,5 mm. La possibilité d'un équipement supplémentaire permet d'adapter le disjoncteur aux besoins spécifiques de l'installation.

Montage et application

Ce disjoncteur est utilisé dans les installations électriques des bâtiments résidentiels, commerciaux et industriels. La possibilité de connecter des câbles d'une section de 0,75 mm² à 35 mm² (monofilaires) ou de 0,75 mm² à 25 mm² (multifilaires) assure la compatibilité avec différents types de câbles. Le montage s'effectue par encliquetage sur le rail DIN, ce qui est la norme pour ce type d'appareil. La classe de limitation d'énergie 3 et la catégorie de surtension III garantissent une protection adéquate en cas de perturbations potentielles du réseau électrique. La conformité aux normes EN 60898-1 et EN60947-2 confirme sa sécurité et sa fiabilité.
