Disconnecteur-terre aérien RUN III SA 24/4 03-004

Disjoncteur-terreur aérien – une protection fiable des lignes de moyenne tension

Le disjoncteur-terreur aérien RUN III SA 24/4 est un élément clé de l'infrastructure électrique, conçu pour la mise hors tension et la mise à la terre sécurisées des circuits de moyenne tension. La construction de cet appareil, basée sur des matériaux solides et des solutions réfléchies, garantit un fonctionnement durable et sans faille dans des conditions atmosphériques exigeantes. Il s'agit d'un appareil indispensable tant pour les installateurs professionnels que pour les opérateurs de réseau, assurant la sécurité et l'efficacité du travail.

Construction et application

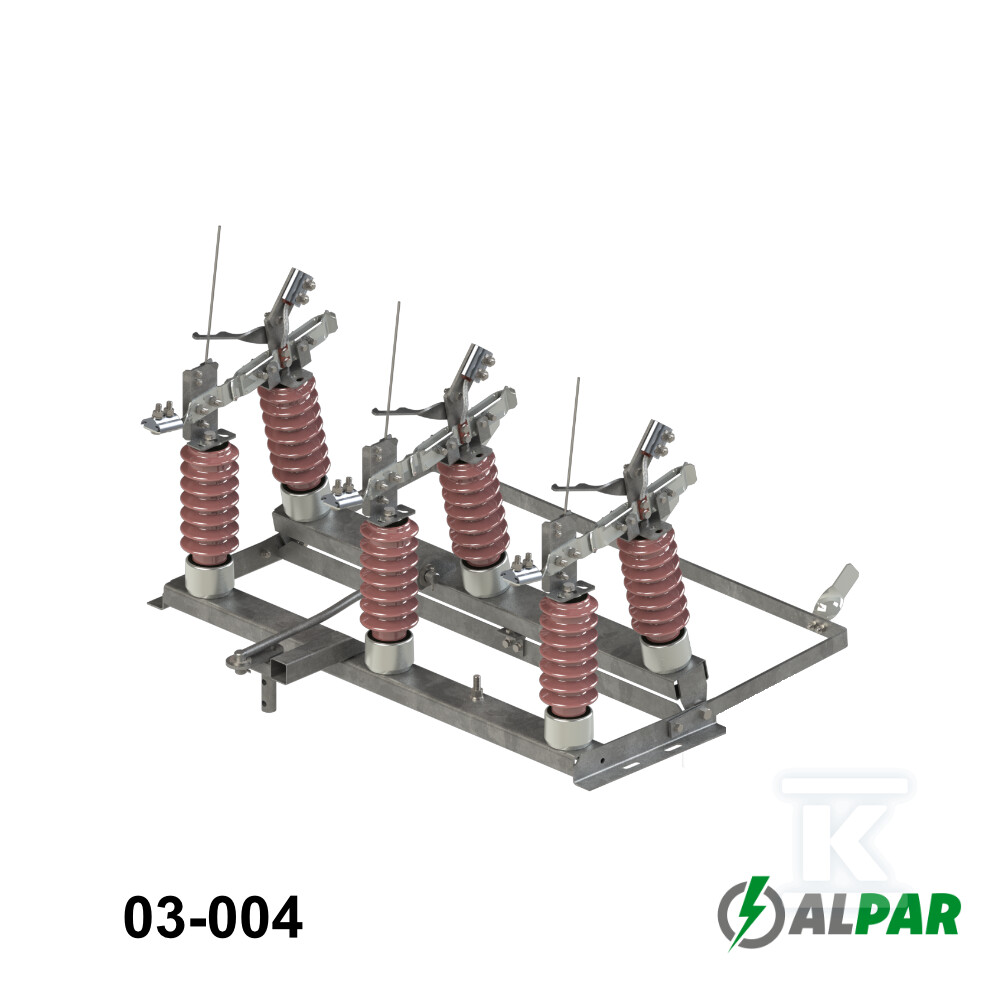

Le disjoncteur RUN III SA 24/4 est un appareil tripolaire, intégré à une fonction de mise à la terre. Sa construction est basée sur un cadre en acier commun, galvanisé à chaud pour assurer une résistance élevée à la corrosion. Chaque pôle du disjoncteur est monté sur deux isolateurs de support – l'un fixé au cadre et l'autre à la poutre mobile portantée. Une telle solution assure la fermeture et l'ouverture simultanées de tous les pôles, ce qui simplifie l'utilisation et augmente la sécurité. L'appareil est conçu pour être monté verticalement directement sur un poteau ou horizontalement sur une structure de support.

Le circuit électrique de chaque pôle se compose de contacts principaux et auxiliaires (de dégazage), fixés sur des supports de cassette. Les contacts principaux sont fabriqués à partir de platines de cuivre recouvertes d'étain, ce qui assure une excellente conductivité et une protection contre la corrosion. Les joints flexibles dans les contacts mobiles minimisent le risque d'endommagement des câbles lors de la mise sous tension et de la mise hors tension. De plus, l'utilisation d'isolateurs en silicone (version S) augmente la résistance aux conditions atmosphériques et assure une isolation durable.

Avantages et bénéfices

• **Haute fiabilité 😗* La construction solide utilisant des matériaux de haute qualité garantit un fonctionnement durable et sans faille de l'appareil.
• **Sécurité 😗* La fonction de mise à la terre assure une protection efficace contre les chocs électriques lors des travaux d'entretien et de réparation.
• **Polyvalence 😗* La possibilité de montage vertical ou horizontal adapte l'appareil à différentes configurations de réseaux électriques.
• **Facilité d'utilisation 😗* L'entraînement commun pour tous les pôles simplifie le processus de mise sous tension et de mise hors tension du circuit.
• **Résistance à la corrosion 😗* La galvanisation à chaud des éléments en acier assure une résistance élevée à l'action des agents atmosphériques.
• **Flexibilité des connexions 😗* Les joints dans les contacts mobiles empêchent les dommages aux câbles de travail de la ligne pendant le fonctionnement du disjoncteur.
• **Conformité aux normes 😗* L'appareil répond aux exigences de la norme PN-EN 62271-103:2011 et PN-EN 61140:2005/A1, ce qui confirme sa sécurité et sa qualité.
• **Possibilité de commande à distance 😗* La coopération avec des entraînements électriques permet la commande à distance par radio (en option).

L'appareil est conçu pour fonctionner dans les lignes aériennes de moyenne tension de 15 et 24 kV, et son courant nominal continu est de 400 A, tandis que le courant de court-circuit supporté est de 16 kA. Ce disjoncteur trouve son application dans les points de sectionnement des lignes de moyenne tension, permettant d'effectuer en toute sécurité des travaux d'entretien et de réparation sur le réseau électrique.
