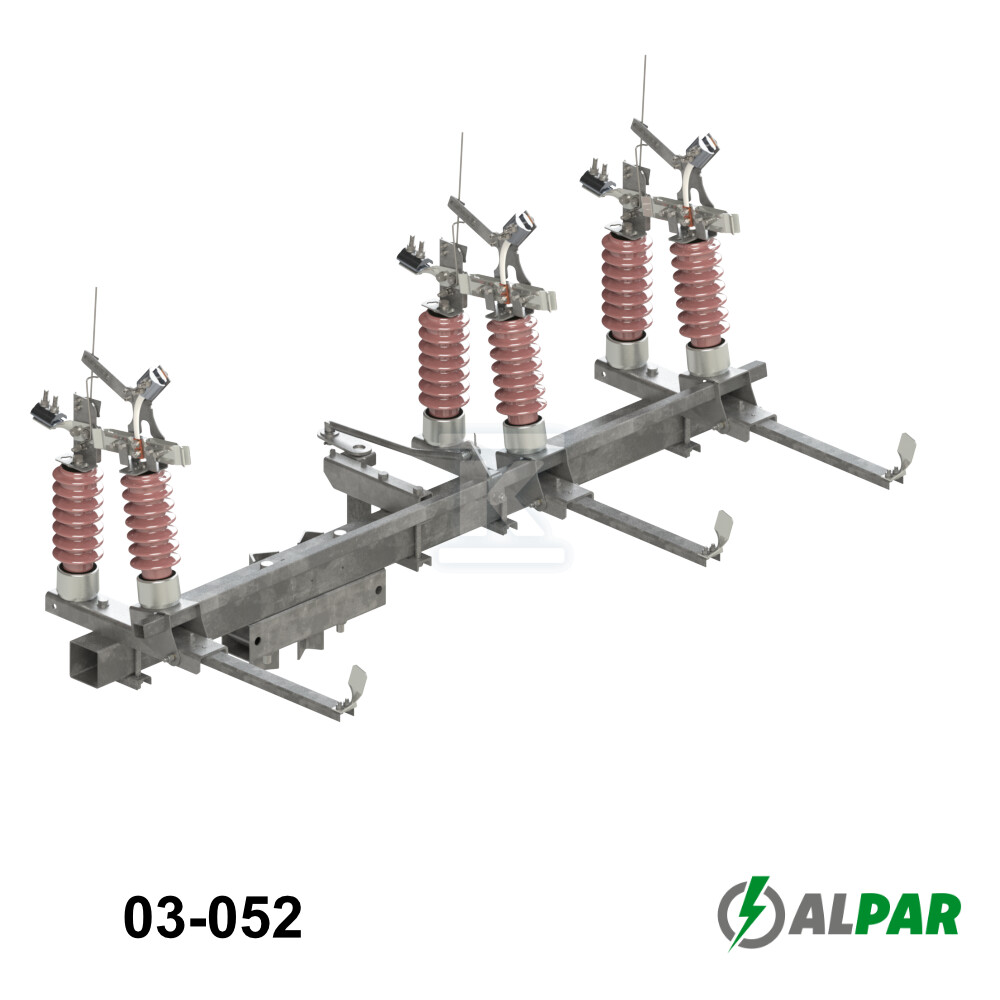

Disconnecteur-terre aérien RUNM III SA 24/4 03-052

Disjoncteur-mise à la terre aérien – une solution robuste pour moyenne tension

Le disjoncteur-mise à la terre RUNM III SA 24/4 est un élément clé de l'infrastructure électrique, conçu pour connecter et déconnecter en toute sécurité et fiabilité les circuits de moyenne tension. La construction de cet appareil, basée sur des supports en acier galvanisé à chaud, garantit une résistance élevée à la corrosion et une longue durée de vie dans des conditions atmosphériques difficiles. Ceci est particulièrement important lors du montage de bras sur des poteaux filés, où la stabilité et la durabilité de la fixation sont essentielles.

L'appareil trouve une large application lors du montage de bras longs ou à plusieurs bras, assurant un support solide et un fonctionnement sûr. La construction du disjoncteur est basée sur trois pôles indépendants (circuits électriques) montés sur un cadre en acier commun. Chaque pôle est construit sur deux isolateurs de support – un fixé à la base et l'autre à la poutre mobile à roulements, ce qui assure la fermeture et l'ouverture simultanées de tous les pôles. Le circuit électrique de chaque pôle se compose de contacts principaux et auxiliaires (de mise à la terre), fixés sur des cassettes de support directement sur les isolateurs.

Application et caractéristiques de construction

Le disjoncteur RUNM III SA 24/4 est compatible avec les câbles en aluminium d'une section de 16 à 150 mm², et dans les versions spéciales même jusqu'à 185 mm². Grâce au contact flexible dans les modèles avec mise à la terre, l'appareil neutralise efficacement les effets de la flexion des câbles sur le pôle mobile. La possibilité d'ajouter des transformateurs de courant et des combinés capteurs permet l'intégration avec les systèmes de surveillance et de protection du réseau, augmentant ainsi la sécurité et l'efficacité du fonctionnement. L'appareil est adapté au contrôle manuel à l'aide d'entraînements rotatifs ou linéaires de la série NR, ainsi qu'au contrôle à distance à l'aide d'entraînements de la série NSP-7/SO-2 et NSP-8/SO-2.

• **Construction robuste 😗* Fabriquée en acier S235, protégée par galvanisation à chaud – garantie de résistance à la corrosion et de longue durée de vie.
• **Polyvalence de montage 😗* Possibilité de montage en position horizontale ou verticale, s'adaptant aux spécificités de l'installation.
• **Sécurité d'utilisation 😗* Un dégagement d'isolation visible assure un niveau élevé de sécurité pendant l'exploitation et la maintenance.
• **Compatibilité avec différents entraînements 😗* La possibilité de travailler avec des entraînements manuels et électriques facilite l'intégration avec les systèmes de contrôle existants.
• **Flexibilité de connexion 😗* Une large gamme de sections de câbles prises en charge (16-150 mm²) assure une polyvalence d'application.

Le disjoncteur-mise à la terre RUNM III SA 24/4 répond aux exigences des normes PN-EN 62271-103 et PN-EN 62271-1, ce qui confirme sa haute qualité et sa conformité aux normes de sécurité en vigueur. C'est une solution fiable pour les professionnels impliqués dans la construction, la modernisation et la maintenance des réseaux électriques de moyenne tension.
