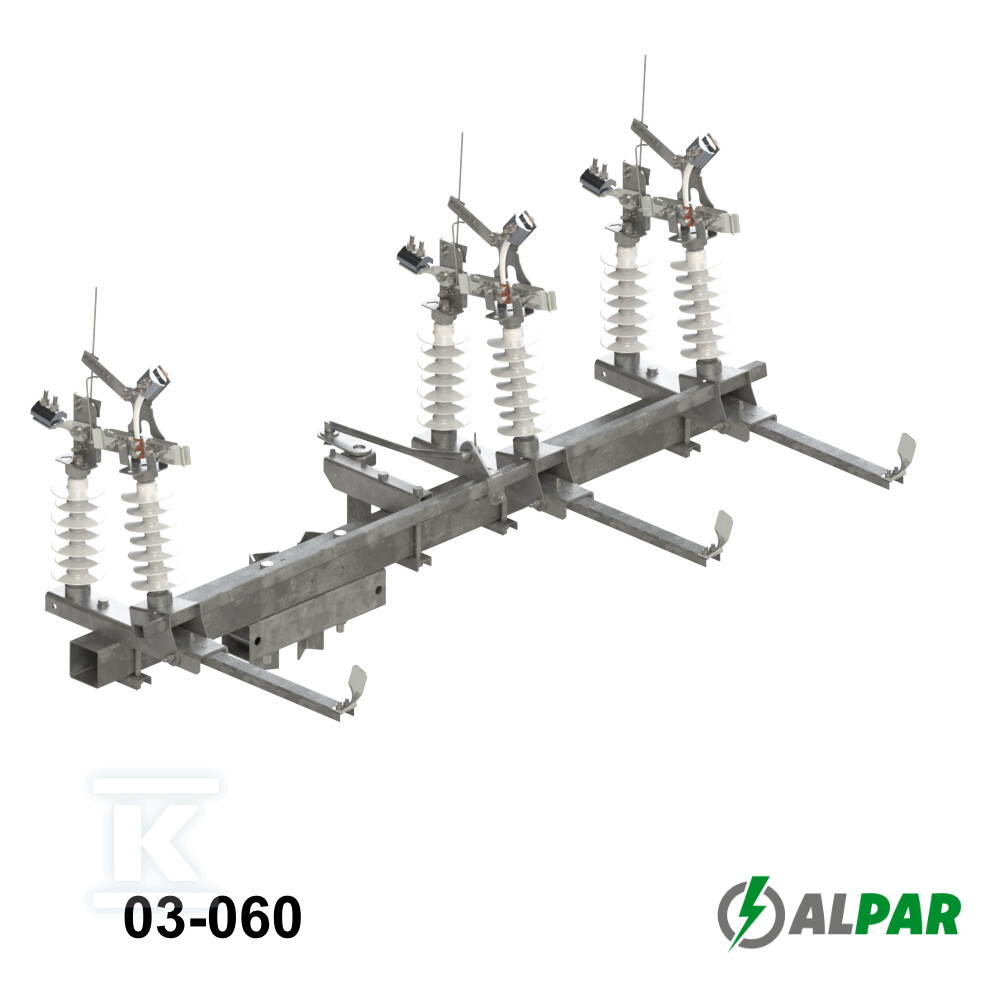

Disconnecteur-terre aérien RUNM III SA 24/4S 03-060

Caractéristiques du produit

• Sécurité fiable des lignes électriques

Le sectionneur-terre aérien RUNM III SA 24/4S est un dispositif tripolaire conçu pour déconnecter et mettre à la terre en toute sécurité les lignes aériennes d'une tension nominale de 24 kV. Sa construction intégrée avec un cadre et un entraînement commun pour tous les pôles assure la synchronisation des opérations de commutation, ce qui est essentiel pour la sécurité et l'efficacité du travail. L'appareil trouve une large application dans les postes de transformation, les postes de distribution et sur les lignes de transmission et de distribution.

Construction et caractéristiques de conception

Le sectionneur est construit sur des isolateurs composites en silicone, ce qui garantit une résistance mécanique élevée et une résistance aux intempéries. Le circuit de courant de chaque pôle se compose de contacts principaux en cuivre, protégés contre la corrosion par étamage (argenture en option). Les contacts mobiles profilés assurent un auto-guidage sûr et une grande surface de contact, minimisant le risque de formation d'arc électrique. Un contact flexible dans le pôle de mise à la terre compense les mouvements du conducteur, empêchant ainsi sa détérioration. Le cadre en profils d'acier galvanisé par immersion à chaud assure une protection durable contre la corrosion. Les bornes de courant permettent de connecter des conducteurs en aluminium d'une section allant jusqu'à 95 mm² (versions disponibles jusqu'à 120 mm² et 150 mm²), ce qui offre une flexibilité dans le choix des connexions.

Application et avantages

L'appareil permet d'effectuer des opérations de commutation en toute sécurité sans avoir à déconnecter toute la ligne, grâce à son courant de commutation élevé de 100A. Une distance d'isolement visible augmente la sécurité lors des travaux d'entretien et de réparation. La possibilité de commande manuelle ou à distance (à l'aide d'actionneurs des séries NSP-7/SO-2 ou NSP-8/SO-2) adapte l'appareil à différents besoins d'installation. De plus, le sectionneur répond aux exigences des normes PN-EN 62271-103, PN-EN 62271-1 et PN-EN 62271-102, ce qui confirme sa haute qualité et sa conformité aux normes en vigueur. Il possède également un certificat de conformité d'un organisme accrédité.
