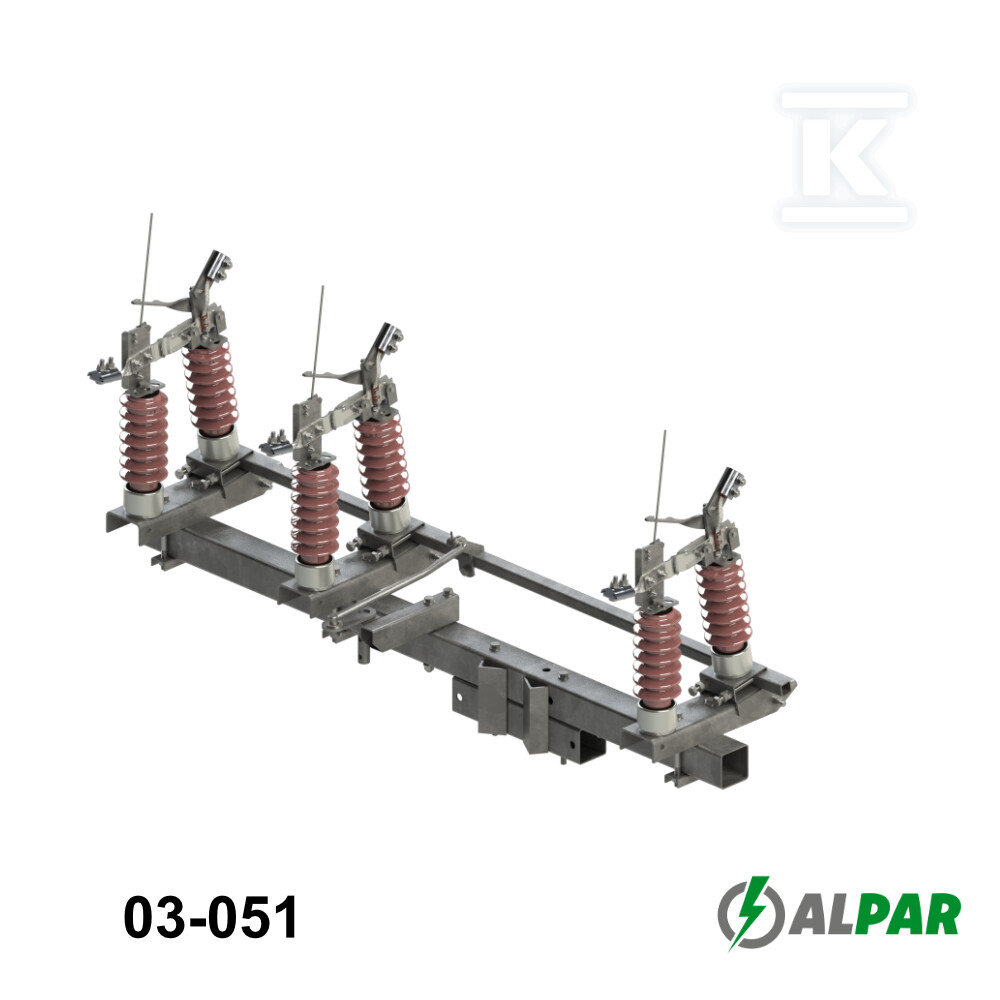

Disjoncteur aérien RNM III SA 24/4 03-051

Disjoncteur de coupure aérien – une connexion fiable dans les réseaux de moyenne tension

Le disjoncteur de coupure aérien RNM III SA 24/4 est un élément clé de l'infrastructure électrique, conçu pour connecter et déconnecter en toute sécurité et efficacement les circuits dans les lignes aériennes de moyenne tension. La construction de cet appareil, basée sur des matériaux solides et une fabrication précise, garantit un fonctionnement durable et sans faille dans des conditions environnementales exigeantes. Il s'agit d'une solution idéale tant pour les installateurs professionnels que pour les utilisateurs finaux à la recherche d'un équipement fiable pour la construction et la maintenance des réseaux électriques.

Construction et application – solidité et fonctionnalité

Les supports du disjoncteur sont en acier S235, ce qui assure une haute résistance mécanique et une résistance à la corrosion grâce à la galvanisation à chaud. Ceci est important car ces éléments sont exposés aux intempéries. L'appareil est conçu pour fixer des bras de support sur des poteaux filaires à l'aide de bandes d'acier. Le fabricant recommande de l'utiliser avec des bras de support d'une portée maximale de 1,5 mètre – un compromis entre la stabilité et l'efficacité du montage. Ce disjoncteur trouve son application dans les réseaux de distribution de 15 et 24 kV, permettant à la fois la fermeture et l'ouverture des circuits électriques, ainsi que la mise à la terre des parties de circuit déconnectées.

Caractéristiques et paramètres clés

Le disjoncteur RNM III SA 24/4 se caractérise par un certain nombre de paramètres techniques qui déterminent ses performances et sa sécurité :

• **Tension nominale 😗* 24 kV – assure la compatibilité avec les réseaux de moyenne tension typiques.

• **Fréquence nominale 😗* 50 Hz / 3 phases – fréquence standard du réseau électrique polonais.

• **Courant nominal continu 😗* 400 A – permet de supporter en toute sécurité des charges importantes.

• **Courant nominal de coupure 😗* 20 A (dans un circuit à faible inductance et un réseau en anneau) – assure une protection efficace contre les courts-circuits.

• **Courant de crête nominal supporté 😗* 16 kA (pendant 1 seconde) – garantit la résistance aux pics de courant soudains.

• **Courant de pointe nominal supporté 😗* 40 kA – protection supplémentaire contre les surtensions extrêmes.

• **Résistance mécanique 😗* 2000 cycles O/C – confirme la longue durée de vie de l'appareil.

La construction du disjoncteur comprend trois pôles (circuits électriques) indépendants montés sur une poutre en acier galvanisé à chaud commune. Les contacts principaux sont en platines de cuivre étamées, ce qui assure une excellente conductivité électrique et une résistance à la corrosion. Les contacts de mise à la terre flexibles et les ensembles d'extinction d'arc minimisent le risque de formation d'arc électrique lors des opérations de commutation, augmentant ainsi la sécurité du travail. De plus, la possibilité de monter un module de mise à la terre étend la fonctionnalité de l'appareil.
