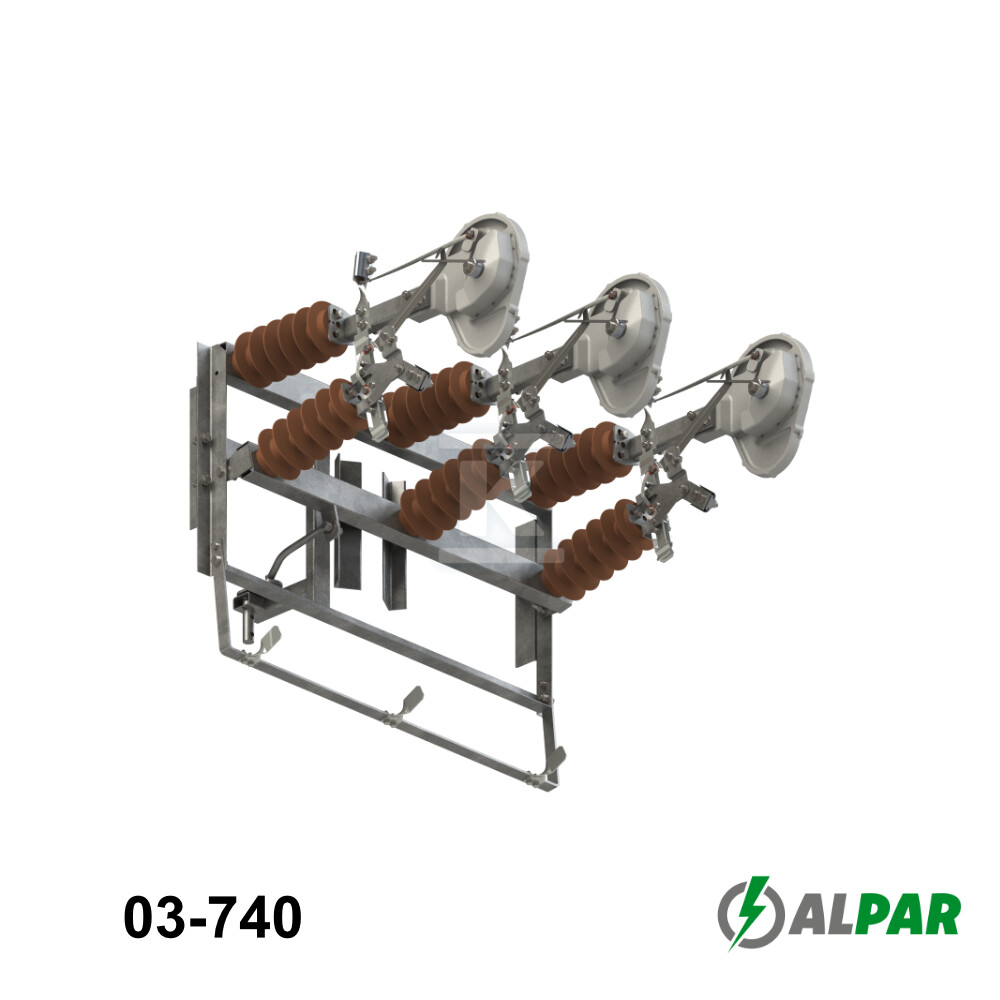

Disjoncteur-terre aérien, encadré - vertical 100A RUNp III SA 24/4/100K 03-740

Disjoncteur de mise à la terre aérien sécurisé et fiable

Disjoncteur de mise à la terre aérien, à cadre vertical, conçu pour déconnecter en toute sécurité les lignes de moyenne tension. La construction permet à la fois la déconnexion et la mise à la terre du circuit, ce qui augmente la sécurité lors des travaux de maintenance et de réparation. Le modèle RUNp III SA 24/4/100K avec un courant nominal de 100A est une solution solide pour les installateurs et les opérateurs de réseau.

Construction et principe de fonctionnement

Le disjoncteur est construit sur un cadre vertical, ce qui facilite le montage sur des poteaux. Chaque pôle est supporté par deux isolateurs – un fixé à la base, l'autre à la poutre mobile. Cette construction assure la synchronisation de la fermeture et de l'ouverture de tous les pôles, minimisant ainsi le risque de dommages. Le circuit de courant se compose de contacts principaux et auxiliaires (de mise à la terre), fixés sur des cassettes de support directement sur les isolateurs.

• Base et entraînement communs: Permet une opération simultanée sur les trois pôles, simplifiant le fonctionnement et augmentant la fiabilité.
• Montage vertical: Adapté au montage sur des poteaux, ce qui assure la stabilité et un accès facile.
• Synchronisation des pôles: La fermeture et l'ouverture simultanées minimisent le risque de formation d'arc électrique ou d'endommagement de l'équipement.
• Contacts principaux et auxiliaires: Assurent une connexion sûre et la possibilité de signaler l'état du disjoncteur.

Application pratique

Le disjoncteur de mise à la terre RUNp III SA 24/4/100K trouve son application dans :

• Lignes aériennes de moyenne tension: En tant qu'élément de protection et permettant la déconnexion sécurisée de segments du réseau.
• Postes de transformation: Pour déconnecter les transformateurs lors des travaux de maintenance ou d'urgence.
• Points de raccordement au réseau: Permet de connecter ou de déconnecter en toute sécurité les consommateurs d'énergie électrique.
• Travaux de service: Assure des conditions de travail sûres pour les installateurs et les techniciens de maintenance lors de la réparation et de l'entretien des lignes électriques.
