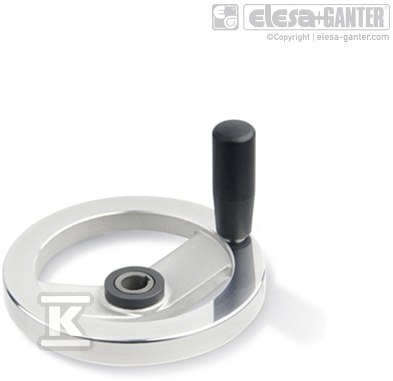

Roue à main GN 322.4-140-K12-D-DR Z009125

Roues manuelles – précision et fonctionnalité en un seul élément

La roue manuelle GN 322.4 est un élément de commande fiable, largement utilisé dans les machines et les équipements nécessitant un réglage précis. Fabriquée en aluminium, elle se caractérise par sa haute durabilité et sa résistance aux charges. La conception de la roue, basée sur un palier lisse, assure un fonctionnement fluide et confortable. Ce modèle, désigné GN 322.4-140-K12-D-DR, combine solidité de fabrication et design réfléchi.

Construction et principe de fonctionnement

La roue manuelle GN 322.4 se distingue par sa capacité à s'engager par poussée (version DR), ce qui assure un démarrage rapide et sûr du mécanisme. Le corps de la roue est en aluminium et le moyeu est usiné avec précision, garantissant une grande précision et une stabilité pendant le fonctionnement. La couronne de la roue est tournée avec une grande précision – le battement radial et axial ne dépasse pas 0,4 mm – puis polie pour un brillant élevé. Les autres surfaces sont sablées pour un aspect mat, ce qui assure une esthétique agréable et un confort d'utilisation. Le kit d'accouplement GN 000.4 avec palier lisse est en acier nitruré, ce qui augmente sa résistance à l'usure et à la corrosion.

Applications pratiques

La roue manuelle GN 322.4 est idéale pour les applications nécessitant un réglage manuel de la position des éléments de machine, telles que :

• **Machines-outils 😗* Réglage précis de la position des outils de coupe.
• **Équipements de mesure 😗* Réglage fluide de la position des têtes de mesure.
• **Automatisation industrielle 😗* Contrôle des vannes et des clapets dans les systèmes d'automatisation.
• **Machines spécialisées 😗* Réglage des paramètres de fonctionnement des machines dédiées à des tâches de production spécifiques.
• **Constructions de meubles 😗* Réglage de la hauteur des plans de travail ou d'autres éléments d'équipement (par exemple, des bureaux).

Grâce à sa polyvalence, la roue GN 322.4 trouve des applications aussi bien dans l'industrie lourde que dans des applications plus précises en laboratoire ou en recherche. Le montage est facile grâce à la rainure de clavette P9 DIN 6885-2 facilitant un bon positionnement sur l'arbre. De plus, la possibilité d'utiliser des rondelles de blocage GN 184 permet de sécuriser le déplacement axial de la roue pendant le fonctionnement.
