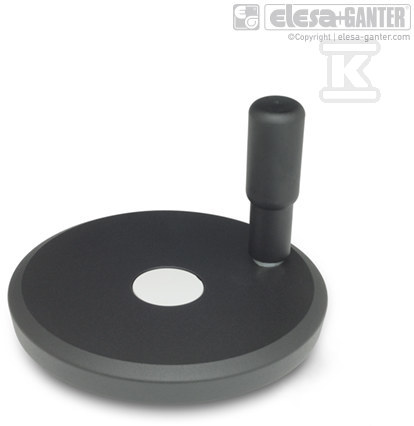

Roue à main GN 923-160-B16-R-SR Z036173

Roues manuelles – Précision et fonctionnalité à portée de main

La roue manuelle GN 923-160-B16-R-SR est un élément standard des pièces de machines, conçu pour le réglage manuel et le contrôle précis. Fabriquée en aluminium robuste, elle assure un fonctionnement fiable même dans des conditions industrielles exigeantes. C'est une solution idéale pour les installateurs professionnels et les utilisateurs finaux qui apprécient la qualité et la durabilité.

Conception et matériaux

La roue est fabriquée en fonte d'aluminium sous pression, ce qui garantit sa légèreté et sa résistance à la corrosion. Le moyeu est usiné avec précision et la jante est tournée, assurant un mouvement fluide et une résistance minimale. La surface est recouverte d'une résine époxy qui la protège contre les dommages mécaniques et les facteurs externes. Deux finitions de surface sont disponibles : noir (RAL 9005) avec une finition mate et argent (RAL 9006) également avec une finition mate.

Montage et applications

La roue GN 923-160-B16-R-SR est équipée d'un alésage lisse de 16 mm de diamètre, ce qui facilite le montage sur l'arbre. De plus, elle possède une rainure de clavette (version K) qui assure une stabilité supplémentaire de la connexion. La poignée rotative GN 798.2 en technopolymère à base de polyamide offre une prise en main confortable et un contrôle précis du mouvement. Les roues manuelles de ce type trouvent de nombreuses applications dans les machines et les équipements nécessitant un réglage manuel, tels que :

• Machines de production
• Instruments de mesure
• Systèmes de transport
• Automatisation industrielle
• Machines-outils

Avantages du produit

• **Construction robuste 😗* La fonte d'aluminium garantit une longue durée de vie sans risque de dommages.
• **Précision de fabrication 😗* Le moyeu usiné et la jante tournée assurent un mouvement fluide et précis.
• **Utilisation confortable 😗* La poignée rotative en polyamide offre une prise en main sûre et un confort de travail.
• **Polyvalence 😗* La disponibilité de différentes versions (avec ou sans rainure de clavette) permet de l'adapter à différentes applications.
• **Aspect esthétique 😗* La finition mate de la surface donne à la roue un aspect élégant.
• **Déviations minimales 😗* Les battements radiaux et axiaux inférieurs à 0,4 mm assurent une grande précision de fonctionnement.

Le diamètre extérieur est de 160 mm, le diamètre de l'alésage de 16 mm et le diamètre de la collerette de 36 mm. Le diamètre maximal de la collerette est de 28,5 mm, la hauteur de 18 mm et la hauteur totale de 14,5 mm. La longueur du bras est de 20 mm, la longueur du bras avec la poignée de 39 mm et la longueur totale de 76 mm. Le rayon de courbure est de 61 mm, le diamètre de la poignée de 24 mm et le poids total de l'élément de 540 g.

La roue manuelle GN 923-160-B16-R-SR est un investissement dans un contrôle fiable et précis des machines et des équipements – un choix qui sera apprécié par les professionnels et les utilisateurs finaux.
